مقدمه

همانطور که صنعت جهانی فتوولتائیک (PV) همچنان در حال گسترش است، عملکرد کابل خورشیدی نقش مهمی در تضمین ایمنی، قابلیت اطمینان و عملکرد طولانی مدت سیستم های انرژی خورشیدی ایفا می کند.

انتظار می رود کابل های PV مدرن برای بیش از 25 سال کار کنند در حالی که به طور مداوم در معرض:

• اشعه ماوراء بنفش
• باران شدید
• نوسانات دما
• استرس مکانیکی
• شرایط آب و هوایی در فضای باز

در سالهای اخیر، AD7 و AD8 اصطلاحات رایج در بازار خورشیدی اروپا، به ویژه برای فتوولتائیک شناور (FPV)، PV کشاورزی، و پروژه های خورشیدی ساحلی تبدیل شده است.

اما این رتبه‌بندی‌ها واقعاً به چه معنا هستند؟ آیا آنها استانداردهای کابل هستند یا صرفاً طبقه بندی نصب؟

این راهنما تفاوت‌های بین AD7 و AD8 را از منظر مواد، ساخت کابل، عملکرد ضد آب و کاربردهای معمولی توضیح می‌دهد.

---

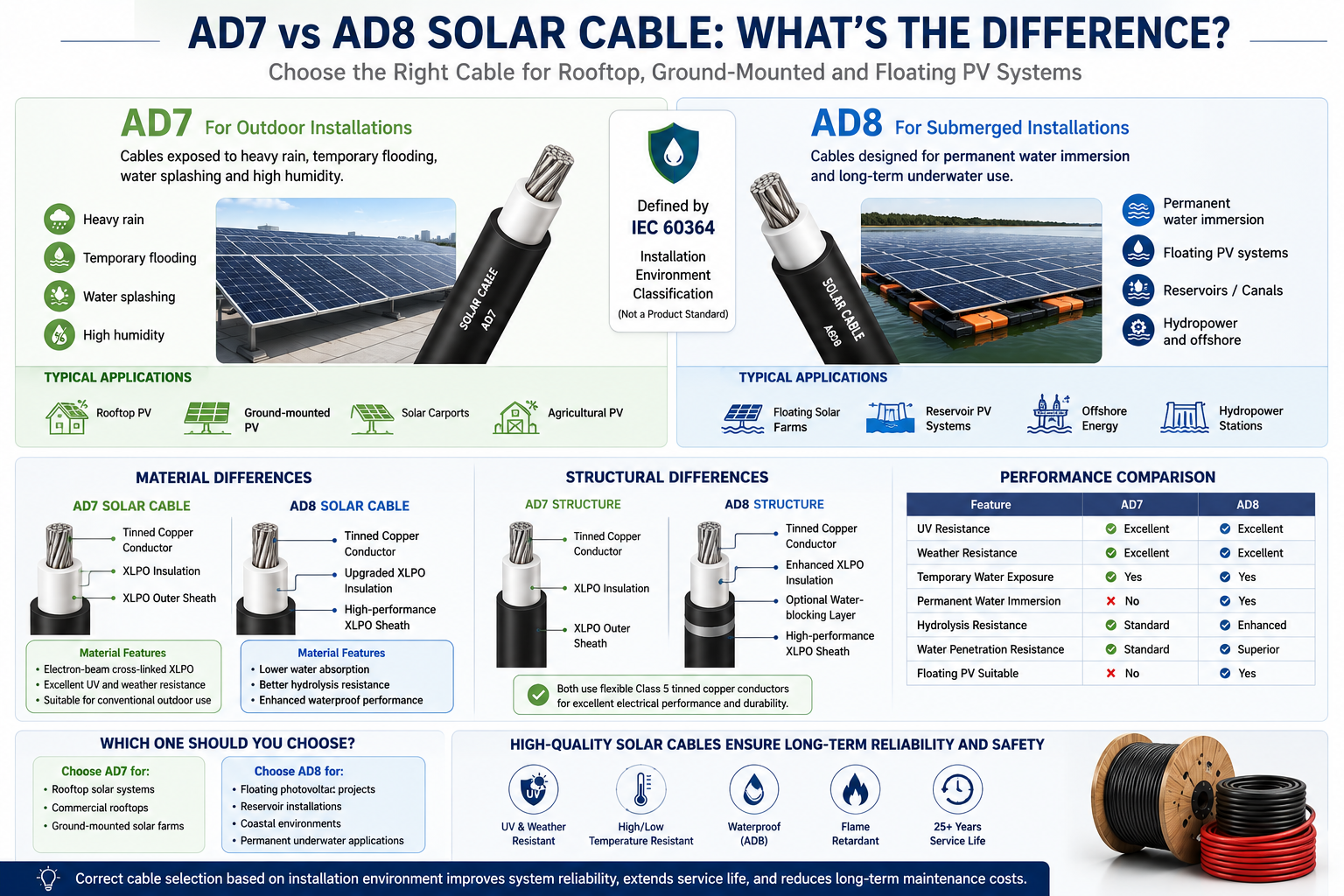

AD7 در مقابل AD8 در یک نگاه

AD7 و AD8 هستند طبقه بندی محیط نصب که توسط IEC 60364 تعریف شده است ، نه استانداردهای گواهی محصول.

تفاوت اصلی در سطح قرار گرفتن در معرض آب است.

---

AD7 چیست؟

AD7 برای محیط‌های بیرونی که کابل‌ها اغلب در معرض رطوبت هستند، در نظر گرفته شده است به طور دائم زیر آب نیست .

برنامه های کاربردی معمولی

• سیستم های خورشیدی پشت بام
• نیروگاه های PV زمینی
• قایق های خورشیدی
• پروژه های PV کشاورزی

شرایط محیطی

• باران شدید
• سیل موقت
• پاشیدن آب
• رطوبت بالا

یک نصب AD7 که به درستی طراحی شده باشد می تواند در معرض قرار گرفتن طولانی مدت در فضای باز مقاومت کند اما برای عملیات مداوم زیر آب در نظر گرفته نشده است.

---

AD8 چیست؟

AD8 برای محیط‌های خشن‌تر طراحی شده است که کابل‌ها ممکن است برای مدت طولانی در تماس با آب باقی بمانند.

برنامه های کاربردی معمولی

• سیستم های فتوولتائیک شناور (FPV).
• مزارع خورشیدی مخزنی
• پروژه های فراساحلی انرژی های تجدیدپذیر
• کانال های آبیاری
• نیروگاه های برق آبی

برخلاف AD7، نصب AD8 به کابل هایی نیاز دارد که عملکرد الکتریکی را حتی پس از قرار گرفتن طولانی مدت در معرض آب حفظ کند.

---

چرا کابل های خورشیدی استاندارد همیشه نمی توانند الزامات AD8 را برآورده کنند؟

بسیاری از کابل های PV استاندارد مطابق با استانداردهای بین المللی شناخته شده مانند:

• EN 50618
• IEC 62930
• گواهی TÜV PV

این کابل ها در حال حاضر عالی ارائه می دهند:

• مقاومت در برابر اشعه ماوراء بنفش
• مقاومت در برابر آب و هوا
• مقاومت ازن
• ضد شعله
• عملکرد در دمای بالا

با این حال، رعایت این استانداردها انجام می شود به طور خودکار عملکرد طولانی مدت زیر آب را تضمین نمی کند .

غوطه وری مداوم چالش های دیگری را به همراه دارد، از جمله:

• نفوذ آب به مواد پلیمری
• تسریع در پیری عایق
• کاهش قدرت دی الکتریک
• خوردگی اجزای فلزی
• تخریب مکانیکی

به همین دلیل، برنامه های AD8 به مهندسی بیشتری فراتر از طرح های کابل PV معمولی نیاز دارند.

---

تفاوت مواد

کابل خورشیدی AD7

اکثر کابل‌های خورشیدی AD7 از عایق XLPO متصل به پرتو الکترونی استفاده می‌کنند.

ویژگی های کلیدی عبارتند از:

• مقاومت عالی در برابر اشعه ماوراء بنفش
• مقاومت در برابر دمای بالا
• انعطاف پذیری خوب
• عمر طولانی خدمات در فضای باز

این مواد در تاسیسات خورشیدی معمولی در فضای باز عملکرد خوبی دارند.

کابل خورشیدی AD8

در مقایسه با AD7، کابل‌های AD8 معمولاً از فرمول‌های مواد ارتقا یافته استفاده می‌کنند، از جمله:

• جذب آب کمتر
• مقاومت در برابر هیدرولیز افزایش یافته است
• بهبود عملکرد مسدود کردن آب
• ترکیبات XLPO دارای پیوند متقابل با چگالی بالاتر

این پیشرفت ها به جلوگیری از نفوذ طولانی مدت رطوبت و حفظ قابلیت اطمینان الکتریکی کمک می کند.

---

مقایسه مواد غلاف

غلاف بیرونی به عنوان لایه اولیه حفاظت از محیط زیست کابل عمل می کند.

فرمول غلاف پیشرفته یکی از دلایل اصلی عملکرد بهتر کابل های AD8 در محیط های زیر آب است.

---

تفاوت های ساختاری

اگرچه کابل‌های AD7 و AD8 اغلب در ظاهر مشابه به نظر می‌رسند، ساختار داخلی آن‌ها ممکن است به طور قابل توجهی متفاوت باشد.

ساخت و ساز معمولی AD7

• هادی مسی قلع دار کلاس 5
• عایق XLPO
• غلاف بیرونی XLPO

این ساختار انعطاف پذیری عالی و مقاومت در برابر آب و هوا را ارائه می دهد.

ساخت و ساز معمولی AD8

• هادی مسی قلع دار کلاس 5
• عایق XLPO پیشرفته
• لایه مسدود کننده آب اختیاری
• غلاف بیرونی XLPO با کارایی بالا
• ساختار آب بندی بهبود یافته

این پیشرفت های طراحی باعث کاهش نفوذ آب و بهبود دوام طولانی مدت می شود.

---

تست عملکرد ضد آب

کابل های فتوولتائیک استاندارد معمولاً تحت:

• تست مقاومت عایق
• تست ولتاژ بالا
• پیری UV
• مقاومت در برابر آب و هوا testing
• چرخه حرارتی

برنامه های AD8 اغلب به تست های اضافی نیاز دارند، مانند:

• غوطه وری طولانی مدت در آب
• تست نفوذ آب
• تست فشار آب
• تسریع پیری پس از غوطه وری
• بررسی عملکرد الکتریکی پس از غوطه وری

بسته به نیاز پروژه، این ارزیابی ها ممکن است چندین ماه طول بکشد.

---

مقایسه عملکرد

---

کدام کابل را باید انتخاب کنید؟

AD7 برای موارد زیر توصیه می شود:

• سیستم های PV پشت بام مسکونی
• پروژه های تجاری پشت بام
• مزارع خورشیدی زمینی
• تاسیسات فتوولتائیک صنعتی

AD8 برای موارد زیر توصیه می شود:

• مزارع خورشیدی شناور
• پروژه های PV مخزن
• محیط های ساحلی
• تاسیسات دائمی زیر آب

انتخاب AD8 برای سیستم های استاندارد پشت بام به طور کلی هزینه های پروژه را بدون ارائه ارزش اضافی قابل توجهی افزایش می دهد.

---

چشم انداز آینده

انتظار می‌رود که نیروگاه‌های فتوولتائیک شناور در دهه آینده به سرعت رشد کنند زیرا:

• بهره برداری کارآمدتر از زمین
• کاهش تبخیر آب
• بهبود بهره وری ماژول خورشیدی از طریق خنک کننده طبیعی
• ادغام بهتر با زیرساخت های برق آبی

همانطور که PV شناور همچنان در حال گسترش است، تقاضا برای کابل های خورشیدی ضد آب با کارایی بالا و مواد عایق پیشرفته نیز افزایش می یابد.

---

نتیجه گیری

تفاوت بین AD7 و AD8 بسیار فراتر از عملکرد ضد آب است.

در حالی که هر دو برای تاسیسات فتوولتائیک در فضای باز مناسب هستند، سیستم های کابلی AD8 به طور خاص برای غوطه ور شدن دائمی در آب از طریق مواد پیشرفته، ساخت کابل بهینه، و تست های ضد آب سخت تر طراحی شده اند.

برای سیستم های PV معمولی روی پشت بام و زمین، کابل های خورشیدی دارای گواهی EN 50618 یا IEC 62930 راه حل ترجیحی باقی می مانند. با این حال، برای پروژه‌های فتوولتائیک شناور و سایر محیط‌های غوطه‌ور، راه‌حل‌های کابل با رتبه AD8 قابلیت اطمینان طولانی‌مدت مورد نیاز برای چندین دهه کارکرد ایمن را فراهم می‌کنند.

انتخاب کابل مناسب بر اساس محیط نصب برای به حداکثر رساندن قابلیت اطمینان سیستم، افزایش عمر سرویس و کاهش هزینه های نگهداری ضروری است.
