چگونه استانداردهای کابل شارژ EV در بازارهای جهانی متفاوت است

کابل های شارژ وسایل نقلیه الکتریکی به طور جهانی قابل تعویض نیستند - آنها از استانداردهای منطقه ای مشخصی پیروی می کنند که توسط نهادهای نظارتی، زیرساخت شبکه و اتحاد خودروسازان شکل گرفته است. در آمریکای شمالی، سیستم شارژ ترکیبی (CCS1) و کانکتور NACS منشأ تسلا غالب هستند، در حالی که اروپا حدود CCS2 (IEC 62196-2 Type 2) را برای شارژ سریع AC و DC استاندارد کرده است. ژاپن همچنان به CHAdeMO برای DC متکی است، اگرچه سهم بازار آن در سطح جهانی در حال کاهش است. چین استاندارد GB/T خود را برای شارژ AC و DC اجباری می کند، که برای تمام خودروهایی که در داخل فروخته می شوند، از جمله مدل های وارداتی، اعمال می شود. قبل از انتخاب کابل شارژ خودروی الکتریکی برای استقرار در ایستگاه‌های شارژ، عملیات ناوگان یا زنجیره‌های تامین OEM، درک اینکه کدام استاندارد کانکتور برای بازار هدف شما اعمال می‌شود، ضروری است.

مواد هادی و مقطع: چه چیزی واقعاً بر عملکرد شارژ تأثیر می گذارد

عملکرد الکتریکی یک کابل شارژ EV به شدت به مواد هادی و سطح مقطع بستگی دارد. مس به دلیل رسانایی برتر (تقریباً 58 MS/m) ماده رسانای ترجیحی باقی می‌ماند، اما هادی‌های آلومینیومی به طور فزاینده‌ای برای تجهیزات شارژ ثابت با قدرت بالا در نظر گرفته می‌شوند که وزن و هزینه در اولویت هستند. برای کابل‌های شارژ AC حالت 2 و حالت 3، سطح مقطع هادی معمولاً از 1.5 میلی‌متر مربع تا 6 میلی‌متر مربع متغیر است، در حالی که کابل‌های شارژ سریع DC - به‌ویژه آنهایی که 150 کیلووات تا 350 کیلووات را اداره می‌کنند - به سطح مقطع بسیار بزرگ‌تری نیاز دارند، اغلب از 35 میلی‌متر مربع تا 95 میلی‌متر مربع، همراه با سیستم‌های خنک‌کننده فعال تا دمای مایع کار می‌کنند. در Zhejiang Huapu Cable Co., Ltd.، قابلیت‌های تولید هادی ما طیف گسترده‌ای از مقاطع عرضی را با تلورانس‌های تنگ را شامل می‌شود که حداقل مقاومت و تولید گرما را تحت بارهای جریان بالا پایدار تضمین می‌کند.

مواد عایق و غلاف: مطابقت کابل با محیط

دوام کابل های شارژ وسایل نقلیه الکتریکی در شرایط واقعی تا حد زیادی با انتخاب عایق و مواد غلاف بیرونی تعیین می شود. محیط های استقرار مختلف خواص مواد متفاوتی را می طلبد:

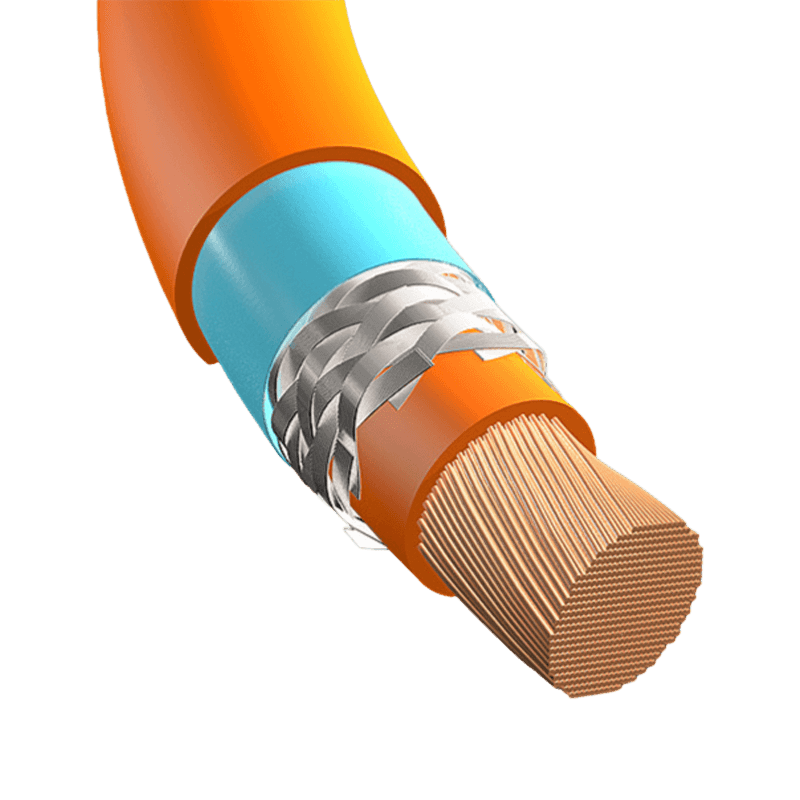

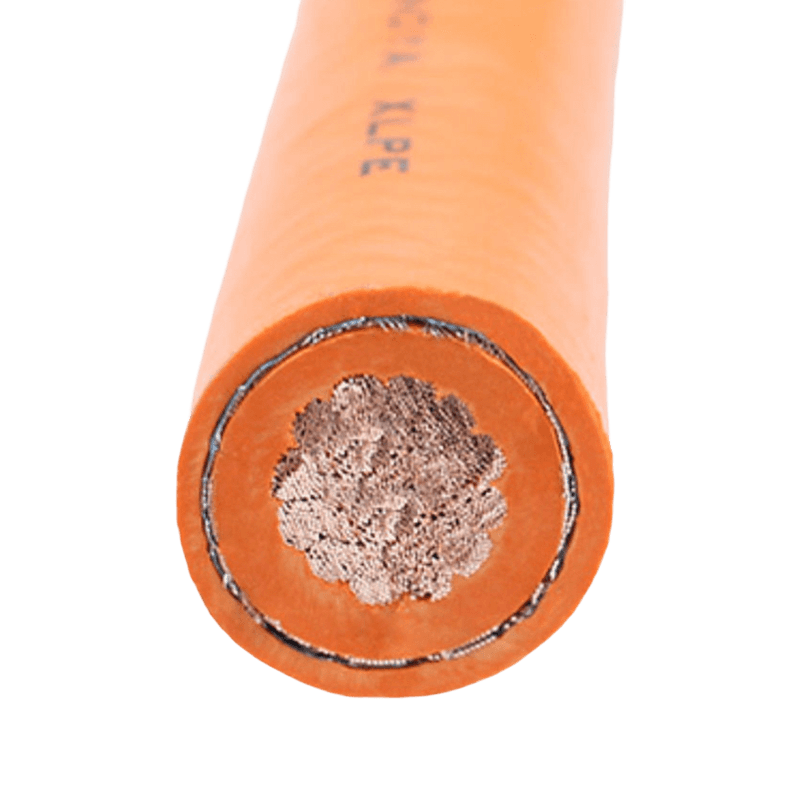

• پلی اتیلن متقاطع (XLPE): مقاومت حرارتی عالی (تا 90 درجه سانتیگراد پیوسته، 250 درجه سانتیگراد اتصال کوتاه)، عایق الکتریکی برتر و مقاومت در برابر ترک خوردگی استرس محیطی - مناسب برای زیرساخت شارژ ثابت داخلی و خارجی.
• الاستومر ترموپلاستیک (TPE) / لاستیک ترموپلاستیک (TPR): به دلیل انعطاف پذیری بالا، مقاومت در برابر اشعه ماوراء بنفش خوب و توانایی انعطاف پذیر ماندن در دماهای پایین (تا -40 درجه سانتیگراد)، که برای استفاده در آب و هوای سرد بسیار مهم است، معمولاً برای کابل های EVSE قابل حمل حالت 2 استفاده می شود.
• پی وی سی (پلی وینیل کلراید): مقرون به صرفه و به طور گسترده برای کاربردهای داخلی استفاده می شود. با این حال، PVC استاندارد برای قرار گرفتن در معرض شدید در فضای باز بدون افزودنی های تثبیت کننده UV ایده آل نیست.
• ترکیبات بدون هالوژن کم دود (LSZH): برای سازه‌های پارکینگ زیرزمینی، تونل‌ها و مکان‌های شارژ عمومی محصور که دود سمی ناشی از آتش‌سوزی کابل خطری جدی است، ضروری است. ما کابل‌های شارژ EV با روکش LSZH را تولید می‌کنیم که به‌طور خاص برای رعایت ایمنی در فضای محدود طراحی شده‌اند.

درک رتبه بندی IP برای مجموعه های کابل شارژ و اتصالات

رتبه بندی حفاظت از ورود (IP) تعریف شده توسط IEC 60529 به طور مستقیم تعیین می کند که یک مجموعه کابل شارژ EV در کجا می تواند ایمن مستقر شود. ایستگاه‌های شارژ عمومی در فضای باز به کانکتورها و نقاط ورودی کابل با حداقل IP44 (محافظت در برابر اجسام جامد بیش از 1 میلی‌متر و پاشش آب از هر جهت) نیاز دارند، با IP55 یا IP67 برای تأسیسات در معرض در مناطقی با بارندگی شدید یا تمیز کردن مکرر با آب تحت فشار ترجیح داده می‌شود. با این حال، بدنه کابل اغلب دارای رتبه IP رسمی نیست - در عوض، مقاومت آن در برابر نفوذ آب و گرد و غبار توسط مشخصات مواد غلاف کنترل می شود. هنگام ارزیابی کابل های شارژ خودروی الکتریکی برای استفاده در فضای باز یا نیمه باز، تیم های تدارکات باید رتبه IP محفظه کانکتور را جدا از داده های عملکرد غلاف کابل بررسی کنند، زیرا این کابل ها به طور مستقل آزمایش و تأیید شده اند.

مدیریت حرارتی در کابل های شارژ سریع DC با قدرت بالا

از آنجایی که سطح قدرت شارژ سریع DC به بیش از 150 کیلو وات می رسد - و اکنون به طور منظم در ایستگاه های HPC (شارژ با توان بالا) به 350 کیلو وات می رسد - اتلاف گرمای غیرفعال از طریق غلاف کابل دیگر کافی نیست. کابل های شارژ مایع خنک شونده به راه حل استاندارد برای شارژ فوق سریع تبدیل شده اند. این کابل ها دارای کانال های خنک کننده داخلی هستند که در کنار هادی های برق جریان دارند و یک سیال خنک کننده دی الکتریک (معمولا مخلوط گلیکول-آب یا روغن دی الکتریک) را به گردش در می آورند تا گرما را از هادی و کانکتور خارج کنند. این به کابل اجازه می دهد تا قطر بیرونی بسیار کوچکتر و انعطاف پذیری بیشتری را در مقایسه با کابلی که به صورت غیرفعال خنک می شود با قدرتی معادل حفظ کند. این مبادله به پیچیدگی سیستم اضافه شده است: یک پمپ، مخزن، مبدل حرارتی و سیستم نظارت بر نشت باید در سخت افزار ایستگاه شارژ یکپارچه شود. برای اپراتورهایی که کابل‌های شارژ EV را برای استقرار HPC انتخاب می‌کنند، فاصله نگهداری سیستم خنک‌کننده و سازگاری مایع خنک‌کننده با مواد کابل ملاحظات عملیاتی کلیدی درازمدت است.

دوام مکانیکی: شعاع خمش، پیچش، و رتبه بندی چرخه پلاگین

کابل‌های شارژ خودروهای الکتریکی، فشار مکانیکی مکرری را تحمل می‌کنند که کابل‌های برق استاتیک هرگز تحت آن قرار نمی‌گیرند: سیم پیچی و بازکردن روزانه، کشیدن روی روسازی، خم شدن در نقطه ورودی کانکتور، و تنش پیچشی هنگامی که کاربران کانکتور را در حین جاگذاری می‌چرخانند. استانداردهای صنعت این خواسته ها را از طریق پروتکل های آزمایشی خاص برطرف می کند. سری IEC 62893 که بر کابل‌های شارژ خودروهای برقی نظارت می‌کند، حداقل شعاع خمش را مشخص می‌کند (معمولاً 7.5× قطر خارجی برای نصب‌های خمش ثابت و 5× برای استفاده قابل حمل)، و همچنین آزمایش‌های استقامت پیچشی شبیه‌سازی چرخه‌های پیچشی 180 ± درجه. مجموعه های کانکتور دارای رتبه بندی 10000 چرخه جفت گیری برای ایستگاه های شارژ عمومی استاندارد هستند. هنگام تعیین کابل‌های شارژ خودروهای الکتریکی برای کاربردهای پرکاربرد - مانند هاب‌های شارژ ناوگان تاکسی یا ایستگاه‌های استراحت بزرگراه - درخواست گزارش‌های آزمایشی بر اساس IEC 62893-4 یا استانداردهای معادل، مبنای عینی برای مقایسه طول عمر مکانیکی کابل فراهم می‌کند.

مقایسه حالت های شارژ EV: نیازهای کابل در هر سطح

استاندارد IEC 61851-1 چهار حالت شارژ را تعریف می کند که هر کدام مفاهیم متمایزی برای طراحی و مشخصات کابل دارند. جدول زیر پارامترهای کلیدی را خلاصه می کند:

رساناهای سیگنال و ارتباط در کابل های شارژ EV

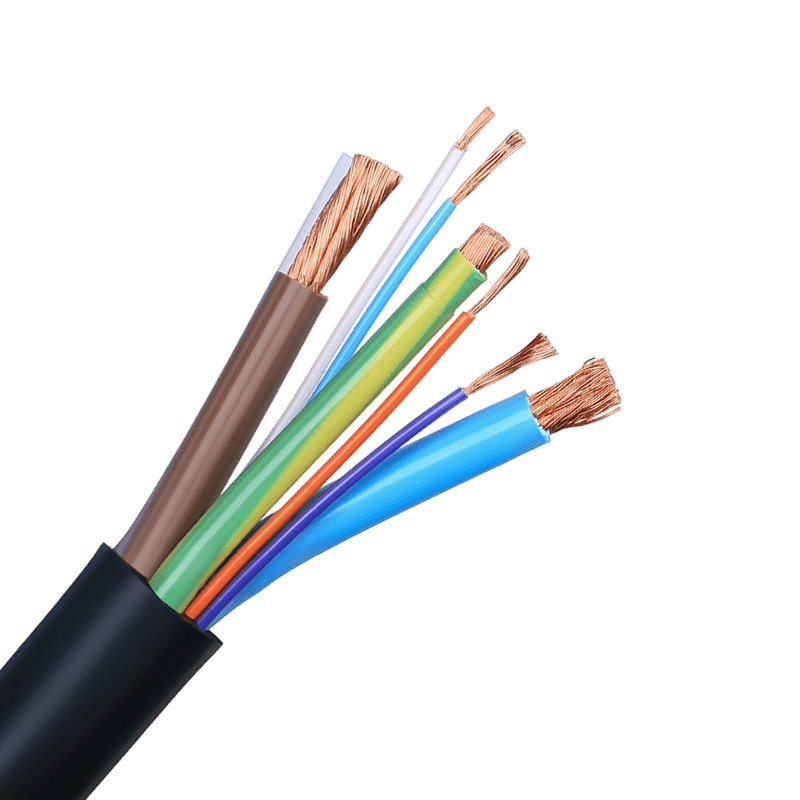

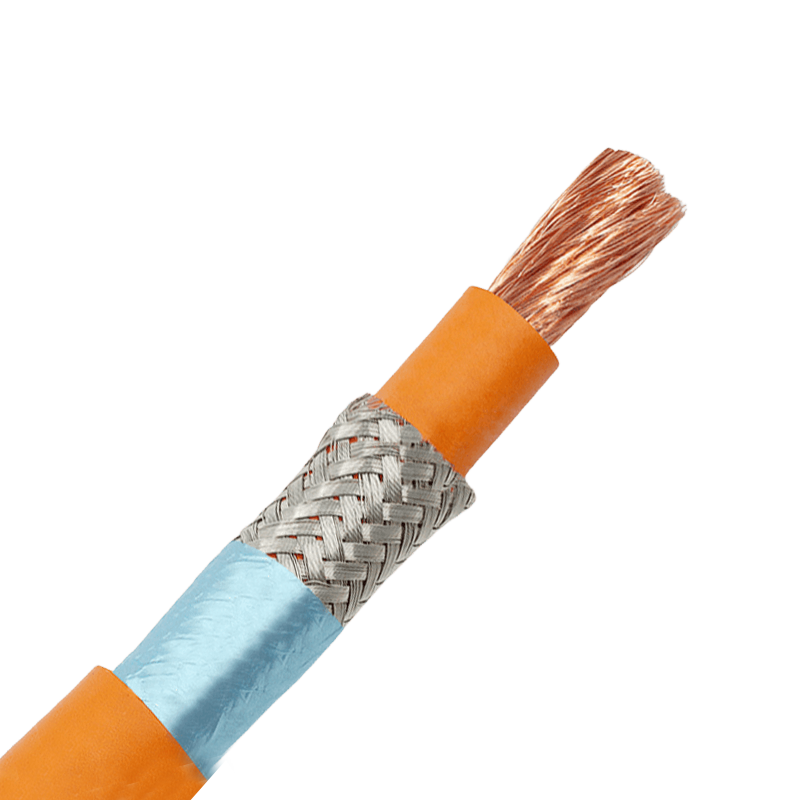

کابل‌های شارژ خودروهای الکتریکی مدرن صرفاً کابل‌های برق نیستند - آنها چندین سیگنال و رساناهای ارتباطی را در کنار هسته‌های اصلی برق حمل می‌کنند. در کابل AC CCS2 یا نوع 2، شما معمولاً یک سیم پایلوت کنترل (CP) و یک سیم پیلوت مجاورتی (PP) را علاوه بر هادی‌های فاز، خنثی و زمین محافظ پیدا خواهید کرد. سیم CP یک سیگنال PWM با فرکانس 1 کیلوهرتز را حمل می کند که حداکثر جریان موجود را از EVSE به شارژر داخلی خودرو منتقل می کند. در کابل‌های شارژ سریع DC، پیچیدگی ارتباط بیشتر می‌شود: سیستم شارژ ترکیبی از ارتباط خط برق (PLC) بر روی خط CP بر اساس پروتکل ISO 15118 استفاده می‌کند و ویژگی‌هایی مانند تأیید اعتبار Plug & Charge، زمان‌بندی شارژ هوشمند، و جریان برق دو طرفه (V2G) را امکان‌پذیر می‌کند. این هادی های سیگنال باید به دقت در ساختار کابل محافظت شوند تا از تداخل نویز سوئیچینگ فرکانس بالا که توسط الکترونیک قدرت در شارژر ایجاد می شود، جلوگیری شود. در شرکت کابلی Zhejiang Huapu، تخصص ما در کابل‌های کامپیوتری و کابل‌های ارتباطی به طور مستقیم نحوه رویکرد ما به معماری محافظ در طرح‌های کابل شارژ EV چند رسانا را نشان می‌دهد.

مقاومت شیمیایی و نفت: برای محیط‌های شارژ ناوگان و صنعتی حیاتی است

اپراتورهای ناوگانی که خودروهای برقی تجاری را شارژ می‌کنند - اتوبوس‌های برقی، ون‌های تحویل یا وسایل نقلیه صنعتی - اغلب کابل‌های شارژ را در محیط‌هایی که تماس با مایعات هیدرولیک، باقی‌مانده‌های دیزل، مواد تمیزکننده یا روغن‌های روان‌کننده معمول است، مستقر می‌کنند. غلاف های استاندارد TPE یا PVC ممکن است با گذشت زمان در معرض مواد مبتنی بر هیدروکربن متورم شوند، ترک بخورند یا انعطاف پذیری خود را از دست بدهند. برای این کاربردها، روکش های کابل ترکیب شده با پلی اتیلن کلردار (CPE) یا پلی کلروپرن (CR، که معمولاً به عنوان نئوپرن شناخته می شود) مقاومت شیمیایی قابل توجهی بهتری ارائه می دهند در حالی که انعطاف پذیری مورد نیاز برای جابجایی روزانه را حفظ می کنند. هنگام تهیه کابل شارژ وسایل نقلیه الکتریکی برای انبارهای ناوگان یا مراکز لجستیک، درخواست داده‌های آزمایش بر اساس استاندارد IEC 60811-404 (مقاومت در برابر روغن معدنی) و مشخص کردن شرایط قرار گرفتن در معرض مواد شیمیایی مورد انتظار در محیط به سازندگان این امکان را می‌دهد که ترکیب غلاف را با واقعیت استقرار مطابقت دهند نه اینکه بر مشخصات عمومی تکیه کنند.

طبقه بندی ایمنی آتش نشانی و تأثیر آنها بر انتخاب کابل برای زیرساخت شارژ

از آنجایی که زیرساخت شارژ خودروهای الکتریکی به پارکینگ‌های چند طبقه، مراکز خرید، ساختمان‌های مسکونی و هاب‌های حمل‌ونقل گسترش می‌یابد، طبقه‌بندی ایمنی در برابر آتش برای کابل‌ها به جای ارتقای اختیاری، به یک الزام انطباق تبدیل می‌شود. چارچوب اروپایی CPR (مقررات محصولات ساختمانی) EN 50575، کابل‌ها را از Aca (بالاترین عملکرد آتش) تا Fca، با کلاس‌های متوسط ​​شامل Cca، Dca و Eca طبقه‌بندی می‌کند که هر کدام نیاز به نمایش مشخصه‌های پخش شعله، انتشار گرما، تولید دود و ویژگی‌های قطرات شعله‌ور دارند. برای کابل‌های شارژ EV که به‌عنوان بخشی از زیرساخت‌های ثابت ساختمان نصب می‌شوند - مانند کابل‌های متصل در واحدهای EVSE دیواری یا سیستم‌های مدیریت کابل در گاراژهای زیرزمینی - کلاس CPR قابل اجرا باید بر اساس محل نصب و کدهای ملی ساختمان شناسایی شود. کابل‌های مورد استفاده در ایستگاه‌های شارژ DC حالت 4 که در فضای باز بر روی ستون‌های مستقل نصب می‌شوند ممکن است به‌طور کامل از محدوده CPR خارج شوند، در حالی که همان کابلی که از ساختار ساختمان عبور می‌کند نیاز به انطباق کامل با CPR دارد. ما انواع کابل های مقاوم در برابر شعله و مقاوم در برابر آتش را با عملکرد مستند CPR تولید می کنیم که از اسناد انطباق مشتریان خود در سراسر بازارهای اروپایی پشتیبانی می کند.
