آیا سیم آلومینیومی را می توان مستقیماً به ظرف های مسی متصل کرد؟

هنگام پرداختن به این سوال که آیا سیم آلومینیومی می تواند مستقیماً به یک ظرف مسی استاندارد متصل شود، علم مواد و استانداردهای فعلی کد ملی برق (NEC) پاسخ قطعی را ارائه می دهند: مطلقا نه .

داده‌های کمیسیون ایمنی محصولات مصرفی ایالات متحده (CPSC) و موسسه تحقیقاتی فرانکلین نشان می‌دهد که خانه‌هایی که با سیم آلومینیومی «فناوری قدیمی» قبل از سال ۱۹۷۲ سیم‌کشی شده‌اند، ۵۵ برابر بیشتر از خانه‌هایی که با مس خالص سیم‌کشی شده‌اند، به «شرایط خطر آتش‌سوزی» در اتصالات پریز و سوئیچ می‌رسند. این خطر آتش سوزی شدید از سیم آلومینیومی داخل دیوارها سرچشمه نمی گیرد، بلکه در نقاط اتصال مکانیکی بین سیم آلومینیومی و پایانه های الکتریکی تطبیق نشده متمرکز می شود.

چرا اتصال مستقیم آلومینیوم به مس بسیار خطرناک است؟

فشار دادن آلومینیوم و مس بدون استفاده از محیط های خاص یا طرح های مکانیکی اختصاصی، ناگزیر باعث ایجاد یک سری واکنش های فیزیکی و شیمیایی آهسته اما غیرقابل برگشت می شود.

• عدم تطابق انبساط حرارتی و "جریان سرد": ضریب انبساط حرارتی آلومینیوم (~23.1μm/m·°C) به طور قابل توجهی بالاتر از مس و فولاد است. هنگامی که جریان، سیم را تحت محدودیت‌های سفت و سخت یک پیچ مخزن استاندارد گرم می‌کند، آلومینیوم دچار انبساط شدید و تغییر شکل پلاستیک عرضی غیرقابل برگشتی می‌شود که به «جریان سرد» یا خزش مکانیکی معروف است. پس از خنک شدن، آلومینیوم منقبض می شود اما حجم اولیه خود را از دست می دهد و شکاف های میکروسکوپی ایجاد می کند که باعث شل شدن شدید، قوس شدن و در نهایت فرسودگی در هزاران سیکل حرارتی می شود.
• لایه عایق اکسید کشنده: در حالی که مس اکسید شده مقداری رسانایی را حفظ می کند، آلومینیوم فوراً به اکسیژن واکنش می دهد و یک لایه متراکم و بسیار سخت از اکسید آلومینیوم (Al2O3) تشکیل می دهد. این لایه یک عایق الکتریکی عالی است که به شدت مانع انتقال جریان می شود. همانطور که اتصال مکانیکی شل می شود، اکسیداسیون تسریع می شود و باعث می شود مقاومت تماس به طور تصاعدی افزایش یابد و گرمای مخرب عظیمی تولید کند.
• خوردگی گالوانیکی: تفاوت پتانسیل قابل توجهی بین آلومینیوم و مس وجود دارد. هنگامی که این فلزات نامشابه در داخل یک ظرف استاندارد لمس می شوند و در معرض رطوبت محیط قرار می گیرند، یک سلول گالوانیکی میکروسکوپی را تشکیل می دهند. سیم آلومینیومی به عنوان آند بسیار فعال، دچار خوردگی گالوانیکی سریع می شود و ساختار فیزیکی و مقطع الکتریکی آن را تخریب می کند.

تنها راه حل سازگار با اتصال مستقیم: دستگاه های دارای رتبه CO/ALR

ظروف استاندارد با علامت "CU ONLY" به شدت از قطع سیم آلومینیومی تحت هر شرایطی منع شده اند. به دلیل خزش طولانی مدت آلومینیوم، دستگاه های اولیه "AL/CU" نیز با سرعت بالایی از کار افتادند.

کدهای الکتریکی مدرن (مانند NEC 406.10) بر اساس قانون اجباری می کند که دستگاه هایی که با علامت گذاری نشده اند CO/ALR (Copper-Aluminium Revised) از قطع مستقیم هادی های آلومینیومی کاملاً ممنوع است. ظروف CO/ALR باید از سختی عبور کنند UL 1567 استاندارد آنها از آبکاری عمیق قلع برای به حداقل رساندن واکنش های گالوانیکی استفاده می کنند و دارای شکاف های راهنمای باریک و تخصصی هستند تا سیم آلومینیومی را به صورت فیزیکی در جای خود قفل کرده و از جریان سرد جلوگیری کند.

بهترین راه حل تعمیر دائمی: مس "Pigtailing"

از آنجایی که ظروف CO/ALR گران هستند و نمی توانند خطرات چند سیم آلومینیومی را که در داخل جعبه اتصال به هم متصل شده اند برطرف کنند، توصیه شده ترین تعمیر دائمی CPSC است. "پیگتیل" . این شامل اتصال ایمن یک قطعه کوتاه از سیم مسی خالص به سیم آلومینیومی موجود است، که سپس به هر ظرف استاندارد مدرن متصل می شود.

CPSC تنها دو روش دائمی پیگتیل را به طور رسمی تایید می کند:

1. COPALUM Cold Weld Crimp System (محلول دائمی بهینه)

این تنها روش تعمیری است که توسط TE Connectivity توسعه داده شده است که CPSC به اندازه سیم کشی مجدد خانه با مس ایمن ارزیابی می کند.

• مکانیسم: از آستین مسی قلع اندود تخصصی استفاده می کند. یک ابزار برقی انحصاری 10000 پوند فشار مطلق را برای ایجاد "چروک خشک" اعمال می کند.
• نتیجه: این فشار شدید، فلزات را مجبور به جریان پلاستیکی می‌کند و بلافاصله لایه اکسید را پاره می‌کند و شبکه‌های فلزی را در دمای اتاق ذوب می‌کند تا یک "جوش سرد" ایجاد کند و اکسیداسیون آینده و خوردگی گالوانیکی را برای همیشه از بین می‌برد.

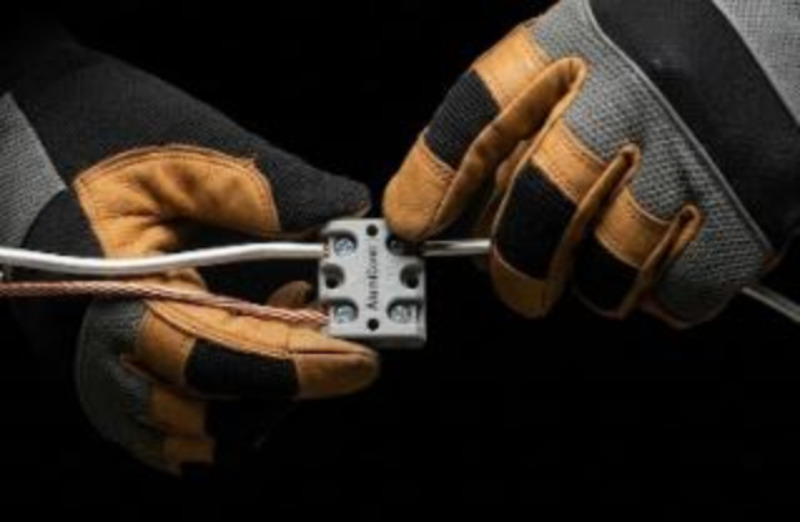

2. ترمینال اختصاصی آلومینیوم به مس AlumiConn (جایگزین مورد تایید)

برای مناطقی که ابزارهای COPALUM در دسترس نیستند، CPSC کانکتور AlumiConn توسط King Innovation را تأیید می کند.

• مکانیسم: این یک بلوک ترمینال مینیاتوری فشرده و چند پورت است که در آن سیم‌های آلومینیومی و مسی در پورت‌های کاملا ایزوله وارد می‌شوند و مسیر خوردگی گالوانیکی را در منبع قطع می‌کنند.
• ضد اکسیداسیون: فضای داخلی از قبل با خمیر آنتی اکسیدانی پر شده است که بلافاصله کریستال های آلومینیومی لخت را پس از وارد کردن می پوشاند و اکسیژن را مسدود می کند.

هشدار انطباق بحرانی: کنترل گشتاور اجباری (NEC 110.14(D))

هنگام استفاده از کانکتورهای AlumiConn، NEC 110.14(D) صراحتاً از نصاب ها می خواهد که از یک ابزار گشتاور کالیبره شده (مانند یک پیچ گوشتی گشتاور) برای دستیابی به گشتاور دقیق مشخص شده توسط سازنده (معمولاً 10 تا 15 اینچ پوند). سفت شدن کم باعث سوختگی با مقاومت بالا می شود، در حالی که سفت شدن بیش از حد باعث خرد شدن سیم نرم آلومینیومی می شود. عدم استفاده از ابزار گشتاور کدهای NEC را نقض می کند و می تواند منجر به رد ادعاهای بیمه پس از آتش سوزی شود.

اکیداً ممنوع: آیا مهره های سیم استاندارد یا "بنفش" ایمن هستند؟

خیر. هرگز نباید از مهره های سیم پیچشی استاندارد برای اتصالات آلومینیوم به مس استفاده کنید. حتی مهره های سیم "بنفش" که برای اتصالات آلومینیوم به مس به بازار عرضه می شوند (مانند Ideal 65 که حاوی خمیر آنتی اکسیدان است) توسط CPSC برای تعمیرات دائمی تایید نشده اند. آزمایش‌های آزمایشگاهی نشان می‌دهند که فنرهای مارپیچی داخل این مهره‌های سیمی نمی‌توانند انبساط حرارتی شدید و جریان سرد آلومینیوم را محدود کنند. اتصالات مهره سیم روی سیم های آلومینیومی اغلب از کار می افتند و حتی سریعتر از ظروف قدیمی تصفیه نشده و اصلی خطر آتش سوزی ایجاد می کنند.

سوالات متداول | سوالات متداول

Q1: آیا می توانم سیم آلومینیومی را مستقیماً به یک ظرف مسی استاندارد وصل کنم؟

مطلقا نه. طبق قانون ملی برق (NEC)، دستگاه‌های تایید نشده بدون علامت CO/ALR به شدت از پایان دادن به هادی‌های آلومینیومی منع می‌شوند. فشرده سازی مستقیم این دو فلز بدون طراحی مکانیکی تخصصی باعث ایجاد واکنش های مخرب غیر قابل برگشت می شود.

Q2: چرا اتصال آلومینیوم و سیم مسی باعث آتش سوزی می شود؟ سه دلیل اصلی وجود دارد: اول اینکه انبساط حرارتی بالاتر آلومینیوم باعث خزش مکانیکی (جریان سرد) در نقطه اتصال می شود که منجر به شل شدن و قوس شدن می شود. دوم، آلومینیوم در معرض فوراً یک لایه اکسید بسیار عایق (اکسید آلومینیوم) را تشکیل می دهد که گرمای شدید تولید می کند. سوم، تماس بین دو فلز باعث خوردگی گالوانیکی می شود و به سرعت استحکام مکانیکی سیم را کاهش می دهد.

Q3: آیا می توانم از ظروف "AL/CU" یا مهره های سیمی "بنفش" با خمیر آنتی اکسیدان استفاده کنم؟

خیر. دستگاه های اولیه "AL/CU" شکست خوردند زیرا نمی توانستند در برابر خزش طولانی مدت آلومینیوم مقاومت کنند. به طور مشابه، مهره های سیم "بنفش" با خمیر آنتی اکسیدان توسط CPSC برای تعمیرات دائمی شناسایی نمی شوند. نرخ شکست و خطر آتش سوزی آنها حتی سریعتر از ظروف قدیمی درمان نشده است.

Q4: سازگارترین و ایمن ترین راه برای تعمیر سیم کشی آلومینیومی قدیمی چیست؟

تنها دو مسیر کاملاً منطبق برای حذف دائمی خطرات گرمای بیش از حد وجود دارد: یا به طور کامل دستگاه ها را با مخزن های اختصاصی CO/ALR که دارای استاندارد UL 1567 هستند، جایگزین کنید. یا از پیگتیل مسی با سیستم جوش سرد COPALUM یا پایانه‌های AlumiConn استفاده کنید تا اطمینان حاصل کنید که از ابزار گشتاور دقیق برای برآوردن مشخصات گشتاور NEC 110.14(D) در هنگام نصب استفاده می‌کنید.
