طول عمر کابل عایق XLPE چقدر است؟

عمر طراحی کابل های عایق پلی اتیلن متقاطع (XLPE) معمولا بین 20 تا 30 سال است. با این حال، در عملیات واقعی، عمر خدمات فیزیکی مدرن است کابل های XLPE می توانند به 40 تا 60 سال برسند، مشروط بر اینکه در معرض عملیات طولانی مدت در حد حداکثر بار قرار نگیرند و از آسیب شدید محیطی محافظت شوند. در دمای عملیاتی 90 درجه سانتیگراد، مواد عایق مقاومت دی الکتریک بالایی را حفظ می کنند. با این حال، زمانی که دمای کار بین 95 درجه سانتیگراد تا 105 درجه سانتیگراد افزایش می یابد، طول عمر مورد انتظار کابل به 7 تا 30 سال کاهش می یابد.

کابل های XLPE به دلیل خواص عایق الکتریکی برتر، تلفات دی الکتریک بسیار کم، مقاومت حرارتی عالی و استحکام مکانیکی بالا، به ستون اصلی شبکه های برق متوسط، بالا و فوق بالا تبدیل شده اند. طول عمر کابل یک تابع تخریب دینامیکی است که به طور مشترک توسط دما، میدان الکتریکی، رطوبت (اثر درختکاری آب) و تنش مکانیکی تعیین می‌شود.

داده های طول عمر هسته و استانداردهای بین المللی

• پایه طراحی: استانداردهای بین المللی مانند IEC 60502 به شدت حداکثر دمای مجاز عملکرد هادی پیوسته 90 درجه سانتی گراد را برای کابل های XLPE تعیین می کنند. این آستانه بر اساس نرخ تخریب اکسیداتیو حرارتی پلیمرهای مولکولی بالا تنظیم می شود.
• محدودیت های دما: دمای مجاز اضافه بار اضطراری برای کابل‌های XLPE از 105 درجه سانتی‌گراد تا 130 درجه سانتی‌گراد متغیر است، در حالی که دمای لحظه‌ای که می‌توانند در طول یک اتصال کوتاه تحمل کنند، می‌تواند تا 250 درجه سانتی‌گراد (برای مدت زمانی که بیش از 5 ثانیه نیست) برسد.
• عمر خدمات واقعی: در دمای استاندارد 90 درجه سانتیگراد، طول عمر مورد انتظار مواد XLPE بین 40 تا 60 سال است. اگر کابل به طور مداوم تحت شرایط بار جزئی در کاربردهای دنیای واقعی کار کند (به عنوان مثال، با حفظ دمای رسانا در حدود 70 درجه سانتیگراد)، طول عمر واقعی آن می تواند به راحتی از علامت 50 سال فراتر رود.

مکانیسم های پیری هسته کابل های XLPE

پیری عایق کابل یک فرآیند فیزیکی و شیمیایی برگشت ناپذیر است که منجر به کاهش قدرت دی الکتریک می شود. مکانیسم های اولیه توسط چهار تنش زیر هدایت می شوند:

• پیری حرارتی: قرار گرفتن طولانی مدت در معرض دمای بالا باعث تخریب اکسیداتیو حرارتی می شود. از نظر ماکروسکوپی، این به صورت شکنندگی مواد، با افت قابل‌توجه در کشیدگی در زمان شکست (EAB) و استحکام کششی ظاهر می‌شود. در ارزیابی های مهندسی، زمانی که EAB به 50 درصد از مقدار اولیه خود می رسد، "پایان عمر فیزیکی" برای مواد در نظر گرفته می شود.
• پیری الکتریکی: نقص های میکروسکوپی (مانند حفره ها یا ناخالصی ها) در لایه عایق باعث اعوجاج میدان الکتریکی می شود که منجر به تخلیه جزئی (PD) می شود. با گذشت زمان، خوردگی الکتریکی "Electrical Treeing" را تشکیل می دهد که در نهایت به لایه عایق نفوذ می کند و منجر به خرابی فاجعه بار می شود. تجمع بار فضایی در کاربردهای جریان مستقیم ولتاژ بالا (HVDC) نیز اعوجاج میدان الکتریکی را تشدید می‌کند.
• درختکاری آب: این "قاتل نامرئی" در محیط های مرطوب است. تحت عمل یک میدان الکتریکی متناوب، رطوبت به نقص های میکروسکوپی داخل عایق نفوذ می کند و شبکه ای درخت مانند از حفره های ریز پر از آب را تشکیل می دهد. این به طور قابل توجهی توانایی کلی مقاومت در برابر ولتاژ عایق را کاهش می دهد.
• استرس مکانیکی و شیمیایی: رعایت نکردن حداقل شعاع خمشی در حین نصب (خستگی مکانیکی) حفره‌های میکروسکوپی را گسترش می‌دهد و شروع تخلیه جزئی و درختکاری آب را تا حد زیادی تقویت می‌کند. علاوه بر این، آنیون‌هایی مانند یون‌های کلرید در محیط‌های دریایی می‌توانند باعث تخریب شیمیایی در دماهای بالا شوند و باعث کاهش شدید مقاومت حجمی XLPE شوند.

پیش بینی طول عمر و روش های تشخیصی پیشرفته

برای تخمین دقیق عمر مفید باقیمانده (RUL)، این صنعت از مدل‌های ریاضی و فناوری‌های آزمایش غیر مخرب زیر استفاده می‌کند:

مدل های ریاضی

• مدل پیش بینی عمر حرارتی: بر اساس معادله آرنیوس. این مدل یک رابطه نمایی بین دما و طول عمر را نشان می دهد: به ازای هر 10 درجه سانتی گراد کاهش دما، طول عمر پیری حرارتی دو برابر می شود.
• مدل زندگی استرس الکتریکی: بر اساس مدل توان معکوس (IPM). پارامتر کلیدی آن، ضریب استقامت ولتاژ (VEC)، مقاومت مواد را در برابر پیری الکتریکی اندازه گیری می کند. مواد XLPE با کیفیت بالا معمولاً دارای VEC بین 15 تا 30 هستند.

سیر تکاملی روش های تشخیصی

• DC Hipot (تست جریان مستقیم با پتانسیل بالا): این در حال حاضر منسوخ و بسیار مخرب است. ولتاژ DC بالا "بار فضایی" را در داخل عایق XLPE جمع می کند. هنگامی که عملیات AC از سر گرفته می شود، میدان های الکتریکی روی هم قرار گرفته می توانند فوراً لایه عایق شکننده را بشکنند.

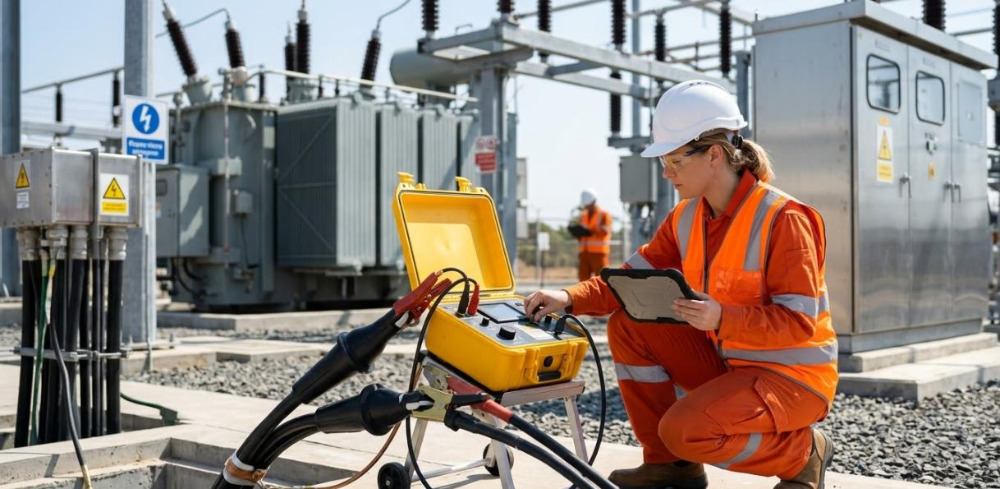

• تست VLF (فرکانس بسیار پایین): جایگزین ترجیحی صنعت این دستگاه از برق متناوب با فرکانس بسیار پایین (0.1 هرتز) استفاده می‌کند که از اثر شارژ فضایی جلوگیری می‌کند و در عین حال باعث می‌شود که نقص‌های شدیداً بدتر شده و در طول آزمایش کنترل‌شده با خیال راحت از بین بروند.
• تشخیص تان دلتا (مماس زاویه اتلاف دی الکتریک): "استاندارد طلایی" برای ارزیابی پیری درخت آب و ورود رطوبت در کابل های XLPE. با اندازه‌گیری افزایش غیرخطی مقادیر تلفات با افزایش ولتاژ آزمایش (اثر "Tip-up")، شدت پیری را دقیقاً کمیت می‌کند.
• پایش تخلیه جزئی (PD): برای مشخص کردن دقیق عیوب میکروسکوپی در لایه عایق (به عنوان مثال، شکاف های هوا در اتصالات یا لایه های محافظ آسیب دیده) استفاده می شود.

روش های مهندسی و تضمین کیفیت برای افزایش طول عمر کابل XLPE

دستیابی به عمر مفید بیش از 50 سال برای کابل های XLPE مستلزم کنترل کیفیت جامع از زمان ساخت تا بهره برداری است:

• کنترل نهایی در ساخت و انتخاب مواد ممتاز

مواد با خلوص بالا باید در محیطی بسیار تمیز استفاده و تولید شوند.

اجرای یک فرآیند اکستروژن سه گانه، اتصال سطح اتمی بین سپر هادی، لایه عایق XLPE و سپر عایق را تضمین می کند و شکاف های هوای بین لایه ای را که می تواند باعث تخلیه جزئی شود را کاملا از بین می برد.

استفاده از مواد بازدارنده درخت XLPE (TR-XLPE) و طرح‌های جامع مسدودکننده آب (نوارها/نوارهای طولی مسدودکننده آب، غلاف‌های شعاعی مسدودکننده آب) برای جداسازی مطلق رطوبت خارجی.

• نصب و راه اندازی سازگار و حفاظت مکانیکی

شعاع خمش (حداقل 10 تا 15 برابر قطر خارجی) و کشش باید به شدت کنترل شود تا از ایجاد ترک های ریز در لایه عایق جلوگیری شود.

اتصالات و پایانه ها آسیب پذیرترین قسمت های یک خط کابل هستند. ساخت آنها باید در محیط های نسبتا خشک و عاری از گرد و غبار انجام شود تا از وارد شدن ناخالصی ها جلوگیری شود.

• بهینه سازی محیط عملیاتی و مدیریت حرارتی

برای تسهیل اتلاف گرما و جلوگیری از تجمع گرما، فاصله مناسب بین کابل ها را حفظ کنید.

توصیه می‌شود که عملیات کاهش‌یافته را اتخاذ کنید، و یک حاشیه مناسب برای پرهیز از عملیات بارگذاری کامل طولانی مدت باقی بگذارید.

برای جذب نوک ولتاژ فرکانس بالا ناشی از اضافه ولتاژ سوئیچینگ و برخورد صاعقه، محافظ برق قابل اعتماد (صاعقه گیر) را نصب کنید.

سوالات متداول:

Q1: چرا سیستم های برق مدرن به طور گسترده از کابل های XLPE به جای کابل های PVC سنتی استفاده می کنند؟

الف: XLPE (پلی اتیلن متقاطع) دارای یک ساختار ترموست شبکه سه بعدی است که اجازه می دهد دمای کار مداوم تا 90 درجه سانتیگراد، بسیار بیشتر از PVC (حداکثر 70 درجه سانتیگراد) باشد. علاوه بر این، XLPE دارای استحکام دی الکتریک بالاتر، تلفات دی الکتریک کمتر، و گازهای سمی هالوژن در هنگام سوزاندن آزاد نمی کند. این به طور جامع از کابل های PVC هم در طول عمر و هم در عملکرد الکتریکی بهتر عمل می کند.

Q2: حداکثر دمای کار یک کابل XLPE 90 درجه سانتیگراد است. آیا گاهی اوقات فراتر از این دما باعث سوختن کابل بلافاصله می شود؟

الف: فوراً نمی سوزد، اما پیری حرارتی را تسریع می کند. استانداردهای بین المللی اجازه اضافه بار اضطراری کوتاه مدت تا دمای 105 درجه سانتیگراد یا حتی 130 درجه سانتیگراد را می دهند. با این حال، طبق مدل پیری آرنیوس، به ازای هر 10 درجه سانتیگراد، دما از مقدار نامی بیشتر می شود، میزان تخریب لایه عایق دو برابر می شود. کارکرد طولانی مدت بیش از حد دما طول عمر کابل را به شدت کاهش می دهد.

Q3: "درختان آب" چیست و چگونه می توان از آن جلوگیری کرد؟

الف: درختکاری آبی یک شبکه درخت مانند از حفره های کوچک است که هنگام نفوذ رطوبت به نقص های میکروسکوپی در عایق ایجاد می شود و به طور مداوم تحت اثر ترکیبی میدان الکتریکی متناوب و یک محیط مرطوب در کابل های XLPE گسترش می یابد. روش‌های پیشگیری عبارتند از: استفاده از طرح‌های مسدودکننده آب (مانند غلاف‌های شعاعی مسدودکننده آب و نخ‌های طولی مسدودکننده آب)، استفاده از مواد بازدارنده درخت (TR-XLPE) و اطمینان از عدم خراشیدگی غلاف بیرونی کابل در حین نصب.

Q4: من می خواهم وضعیت عایق کابل هایی را که سال ها در خدمت هستند آزمایش کنم. آیا می توانم از تستر استاندارد DC Hipot استفاده کنم؟

الف: مطلقا نه. انجام آزمایش های سنتی DC ولتاژ بالا بر روی کابل های XLPE بسیار مخرب است. ولتاژ DC بالا "بار فضایی" را در داخل عایق جمع می کند. هنگامی که برق متناوب پس از آزمایش بازیابی می شود، لایه عایق - که در غیر این صورت ممکن است به طور معمول به کار خود ادامه دهد - بسیار مستعد خرابی فوری است.

Q5: اگر آزمایش DC Hipot نباید مورد استفاده قرار گیرد، درجه قدیمی بودن کابل‌های XLPE چگونه باید از نظر علمی ارزیابی شود؟

الف: استانداردهای صنعتی استفاده از تست ولتاژ AC با فرکانس بسیار کم (VLF، 0.1 هرتز) همراه با عیب یابی Tan Delta (مماس زاویه اتلاف دی الکتریک) را توصیه می کنند. آزمایش VLF هزینه‌های فضای مضر ایجاد نمی‌کند، در حالی که آزمایش Tan Delta می‌تواند با اندازه‌گیری ویژگی‌های افزایش غیرخطی جریان نشتی در ولتاژهای مختلف، شدت درختکاری آب در داخل کابل را با دقت کمیت کند، در نتیجه به شما در برنامه‌ریزی جایگزین‌های پیشگیرانه کمک می‌کند.
