چرا SPE آینده تولید هوشمند است؟

در تکامل اینترنت صنعتی اشیاء (IIoT) و تولید هوشمند، شرکت‌ها دائماً با یک نقطه دردناک بزرگ روبرو بوده‌اند: شبکه‌های سطح بالا (مانند اتاق‌های کنترل و سرورها) از اترنت پرسرعت استفاده می‌کنند، در حالی که حسگرها و محرک‌های سطح پایین اغلب به دلیل محدودیت‌های فضا و سیم‌کشی ناسازگار، محدود به قدیمی، کم‌سرعت و هزینه هستند.

ظهور اترنت تک جفت (SPE) این بن بست را کاملاً شکسته است. این کابل سنتی اترنت 4 جفتی (8 هسته ای) را به تنها 1 جفت (2 هسته) ساده می کند، اما همچنان به انتقال داده با سرعت بالا و منبع تغذیه هماهنگ دست می یابد. این فقط یک "لاغری" فیزیکی نیست، بلکه یک انقلاب اساسی است که ارتباط یکپارچه و تمام IP را از حسگر به طور مستقیم به فضای ابری امکان پذیر می کند.

مقایسه هسته : SPE در مقابل اترنت سنتی

Cat5e یا Cat6 کابل ها ما بیشتر با 8 سیم مسی آشنا هستیم و سیم کشی اترنت سنتی معمولاً به حداکثر فاصله 100 متری محدود می شود. این طرح برای محیط های اداری مناسب است، اما در محیط های صنعتی بسیار فشرده و خشن (مانند بازوهای روباتیک چند محوره یا در طول هزاران متر خطوط لوله) حجیم و محدود به نظر می رسد.

مزایای مخرب SPE عبارتند از :

• ساختار مینیمالیستی : پرکننده متقاطع وب و 6 سیم اضافی را به طور کامل رها می کند و تنها به یک جفت پیچ خورده متعادل نیاز دارد.

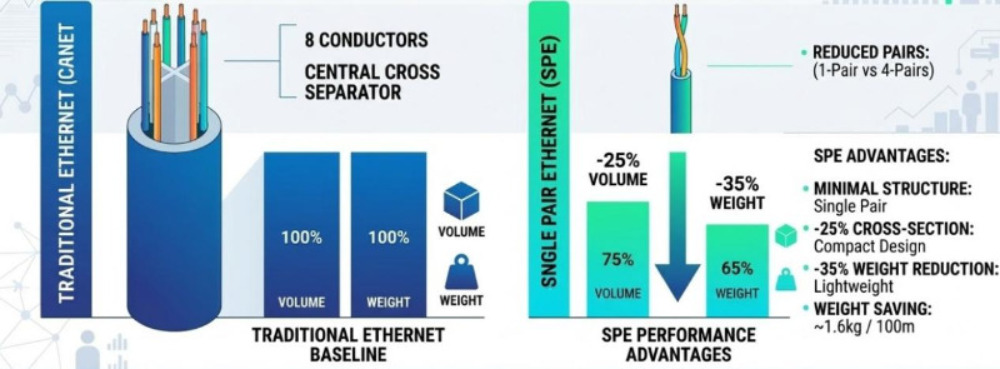

• کاهش شدید حجم و وزن : در مقایسه با سیم کشی اترنت صنعتی سنتی، SPE سطح مقطع نصب را حدوداً کاهش می دهد 25% و وزن کلی توسط 35% . در قفسه های داده بزرگ یا سیستم های حمل و نقل راه آهن، تقریباً 1.6 کیلوگرم وزن مرده در هر 100 متر حذف می شود.
• انعطاف پذیری و مقاومت پیچشی برتر : ساختار متقارن تک جفت از نظر فیزیکی از مشکل "اصطکاک سیم" داخلی جلوگیری می کند. در ترکیب با مواد پرکننده مخصوص، SPE می‌تواند ده‌ها میلیون چرخه خمشی با فرکانس بالا و پیچش شدید سه‌بعدی را تحمل کند و آن را به یک تطابق کامل برای روبات‌های صنعتی تبدیل می‌کند.

سه نقطه اصلی درد صنعت توسط SPE حل شده است

1. شکستن حد فاصله فیزیکی 100 متر

در سناریوهای اتوماسیون فرآیند مانند صنایع نفت و شیمیایی، تجهیزات به طور گسترده ای توزیع می شوند و محدودیت 100 متری سنتی را به یک نقص کشنده تبدیل می کنند. را 10BASE-T1L استاندارد در خانواده پروتکل های SPE، انتقال 10 مگابیت بر ثانیه تمام دوبلکس را با سرعت بالا در فواصل تا 1000 متر ، "اضطراب دوری" سیم کشی صنعتی را به طور کامل درمان می کند.

2. PoDL: کشتن دو پرنده با یک سنگ (داده و قدرت)

دستگاه های سنتی اغلب به کابل های جداگانه برای داده و برق نیاز دارند. SPE معرفی می کند قدرت از طریق خطوط داده (PoDL) این فناوری امکان انتقال همزمان داده ها و تقریباً 50 وات برق DC را به دستگاه های ترمینال فراهم می کند. برای تجهیزات سنگین، صنعت توپولوژی های رابط هیبریدی را معرفی کرده است که داده های پرسرعت و تا چندین کیلووات منبع تغذیه را در یک پیوند جدا می کند و مسیریابی تجهیزات را بسیار ساده می کند.

3. حذف دروازه ها برای "مسطح سازی شبکه"

در گذشته، کارخانه‌ها مجبور بودند «دروازه‌های تبدیل پروتکل» گران‌قیمتی را مستقر کنند تا سیگنال‌های آنالوگ سطح پایین با سطح بالایی ارتباط برقرار کنند. SPE به کوچکترین حسگرهای سطح پایین اجازه می دهد تا آدرس IP مستقل داشته باشند و مستقیماً به شبکه TCP/IP متصل شوند. تخمین زده می شود که حذف یک گره دروازه می تواند باعث صرفه جویی شود 10000 دلار در هزینه های جامع در طول چرخه عمر سیستم.

پروتکل های اصلی و اکوسیستم رابط

استفاده از SPE نیازی به فرو رفتن در کدهای زیربنایی پیچیده ندارد. شما فقط باید استانداردهای اصلی زیر را که عملکرد آن را تعیین می کنند، بشناسید:

1. ماتریس سرعت و فاصله انتقال (سری IEEE 802.3)

• 10BASE-T1L : سرعت 10 مگابیت در ثانیه، تا 1000 متر. طراحی شده برای کنترل فرآیند از راه دور، پشتیبانی از ایمنی ذاتی در محیط های انفجاری (Ethernet-APL).
• 10BASE-T1S : سرعت 10 مگابیت در ثانیه، پشتیبانی از توپولوژی Multidrop. به بیش از دوجین دستگاه اجازه می دهد تا به صورت موازی در یک خط اصلی تا 25 متر طول داشته باشند و سیم کشی توپولوژی ستاره ای عظیم را حذف می کند.
• 100/1000BASE-T1 : سرعت 100 مگابیت بر ثانیه یا 1 گیگابیت گیگابیت، تا 15-40 متر. در درجه اول برای اتصال پرسرعت داخل وسایل نقلیه یا ماشین بینایی صنعتی با وضوح بالا استفاده می شود.

2. استانداردهای رابط اتصال صنعتی (سری IEC 63171)

از آنجا که کانکتورهای سنتی RJ45 بسیار حجیم هستند و مقاومت در برابر لرزش ندارند، صنعت استانداردهای جدیدی را ایجاد کرده است:

• IEC 63171-6 و سایر میکرو اینترفیس ها : با پوشش استاندارد IP20 تا IP67، در برابر ضربه و سقوط مقاوم هستند. حجم آنها تنها کسری از رابط های سنتی است که آنها را به اتصال دهنده های اصلی دستگاه های نسل بعدی تبدیل می کند.
• رابط هیبریدی M12 (IEC 63171-7) : راه حل نهایی برای دستگاه های پرقدرت. این استاندارد ترکیبی از پین های داده و چندین پایه منبع تغذیه با توان بالا را تعریف می کند که از انتقال همزمان "قدرت داده" برای تجهیزات سنگین مانند موتورها و درایوهای سروو پشتیبانی می کند.

سوالات متداول (سؤالات متداول)

Q1: آیا SPE از شبکه های سنتی کندتر است؟

خیر. سرعت شبکه به استاندارد پروتکل بستگی دارد، نه ضخامت فیزیکی پیوند. SPE همچنین می تواند از سرعت گیگابیت تا 1 گیگابیت در ثانیه در فواصل کوتاه (مثلاً 40 متر) پشتیبانی کند.

Q2: آیا قدرت SPE روی خطوط داده (PoDL) مانند PoE است؟

هدف یکسان است، اما فناوری زیربنایی متفاوت است. PoE سنتی به جفت‌های یدکی یا برق فانتوم در کابل‌های 4 جفتی متکی است، در حالی که PoDL می‌تواند داده‌های فرکانس بالا و توان DC را به طور همزمان در یک مدار فیزیکی تک جفت (2 هسته‌ای) ترکیب و انتقال دهد.

Q3: آیا می توان از سیم های معمولی 2 هسته ای یا کابل های اترنت قدیمی جدا شده به طور مستقیم به عنوان کابل SPE استفاده کرد؟

به شدت توصیه نمی شود. یک سیستم انتقال واقعی SPE به طور خاص برای انتقال فرکانس بالا تک جفتی تحت بهینه‌سازی دقیق امپدانس، تلفات برگشتی و تداخل است. کابل های SPE صنعتی همچنین شامل عناصر ساختاری انعطاف پذیر خاصی هستند که سیم های مسی معمولی به سادگی نمی توانند با آنها مطابقت داشته باشند.

نتیجه گیری

اترنت تک جفتی (SPE) به هیچ وجه یک تنزل رتبه فنی برای "داشتن سیم های مسی کمتر" نیست. این سنگ بنای لایه فیزیکی برای اتوماسیون صنعتی است که به سمت دیجیتالی شدن و هوشمندی واقعی حرکت می کند. برای شرکت‌هایی که فناوری SPE را در برنامه‌ریزی زیرساخت‌های خود در مراحل اولیه قرار می‌دهند، نه تنها هزینه‌های جاری استقرار و تعمیر و نگهداری را به شدت کاهش می‌دهد، بلکه جایگاه بالایی را در معماری نسل بعدی اینترنت همه چیز به دست می‌آورد.

به عنوان تولید کننده ای که بر روی کابل های باکیفیت تمرکز دارد، HUAPUCABLE تیم همیشه همگام با فناوری‌های ارتباطی صنعتی پیشرفته است و به مشتریان جهانی با راه‌حل‌های کابلی قابل اعتماد که مطابق با استانداردهای صنعتی دقیق است، اختصاص دارد. با تیم ما تماس بگیرید تا مشخصات کابل و قیمت های متناسب با پروژه های خود را دریافت کنید.
