کابل کشی ساختاریافته در مقابل نقطه به نقطه: راهنمای کامل برای سال 2026

هنگام طراحی یا ارتقاء یک زیرساخت شبکه، یکی از مهمترین تصمیماتی که با آن روبرو خواهید شد، انتخاب بین آنهاست کابل کشی ساخت یافته و کابل کشی نقطه به نقطه (گاهی اوقات توسط تازه واردان صنعت "کابل کشی ساختاری" نامیده می شود). انتخابی که امروز انجام می دهید، عملکرد، مقیاس پذیری و هزینه های نگهداری شبکه شما را برای 10 تا 20 سال آینده شکل می دهد.

در این راهنما، ما دقیقاً توضیح می‌دهیم که هر رویکرد کابل‌کشی چیست، چگونه متفاوت است و کدام یک برای دفتر، مرکز داده یا محیط سازمانی شما مناسب است.

پاسخ سریع: کابل کشی ساختار یافته در مقابل نقطه به نقطه

کابل کشی ساختاری یک زیرساخت شبکه استاندارد و سازمان یافته است که حول یک سیستم وصله مرکزی ساخته شده است که از استانداردهای صنعتی مانند ANSI/TIA-568 پیروی می کند. از طراحی سلسله مراتبی با پچ پنل ها، کابل های ترانک و زیرسیستم های کاملاً مشخص استفاده می کند.

کابل کشی نقطه به نقطه یک رویکرد سیم کشی مستقیم و دستگاه به دستگاه است که در آن هر کابل مستقیماً از یک قطعه تجهیزات به تجهیزات دیگر اجرا می شود - بدون پچ پنل، بدون سازماندهی متمرکز. در ابتدا سریعتر نصب می شود، اما با رشد شبکه به سرعت درهم پیچیده می شود.

برای اکثر مشاغل مدرن، کابل کشی ساخت یافته is the recommended choice زیرا قابلیت اطمینان بهتر، عیب‌یابی آسان‌تر و هزینه‌های بلندمدت بسیار پایین‌تری را ارائه می‌دهد.

کابل کشی ساختاریافته چیست؟

کابل کشی ساختاریافته یک سیستم کابل کشی جامع است که از خدمات صوتی، داده، ویدئو و چند رسانه ای در کل ساختمان یا محوطه دانشگاه پشتیبانی می کند. به جای اجرای کابل های جداگانه از هر دستگاه به سوییچ، کابل کشی ساختاریافته از معماری منطقی و لایه ای استفاده می کند که توسط استانداردهای بین المللی (ANSI/TIA-568، ISO/IEC 11801) تعریف شده است.

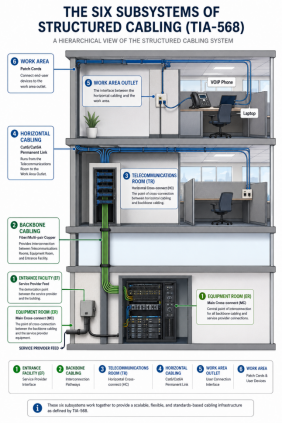

6 زیر سیستم یک سیستم کابل کشی ساختاریافته

یک سیستم کابل کشی ساخت یافته کامل به شش زیر سیستم استاندارد تقسیم می شود:

1. امکانات ورودی (EF) – جایی که کابل کشی سرویس دهنده خارجی وارد ساختمان می شود.
2. اتاق تجهیزات (ER) - سرورهای اصلی، سوئیچ ها و تجهیزات مخابراتی را در خود جای داده است.
3. کابل کشی ستون فقرات - کابل کشی عمودی یا بین ساختمانی که اتاق های تجهیزات را به اتاق های مخابراتی متصل می کند.
4. اتاق مخابرات (TR) - هاب میانی که در آن کابل کشی ستون فقرات پایان می یابد و کابل کشی افقی آغاز می شود.
5. کابل کشی افقی - از اتاق مخابرات به پریزهای جداگانه محل کار، معمولاً از Cat6، Cat6A یا فیبر اجرا می شود.
6. منطقه کار – فضای کاربر نهایی، از جمله پریزها، پچ کوردها و دستگاه های متصل.

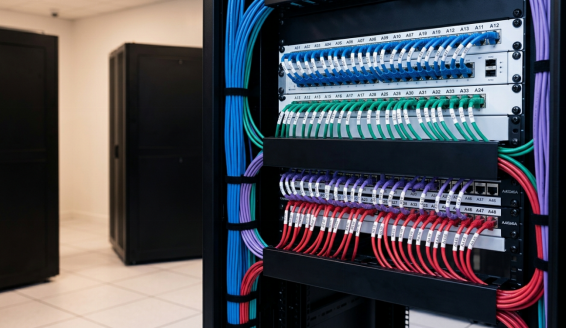

اجزای کلیدی کابل کشی ساخت یافته

• پچ پنل ها برای خاتمه سازماندهی شده و حرکت/افزودن/تغییر آسان
• کابل های تنه (اتصالات ستون فقرات با چگالی بالا)
• مدیریت کابل (سینی کابل، مسیرهای مسابقه، مدیران عمودی/افقی)
• برچسب گذاری و مستندسازی برای هر کابل کشی
• اتصالات استاندارد (RJ45، LC، MTP/MPO)

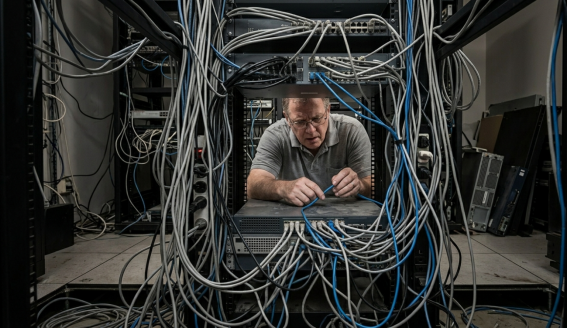

کابل کشی نقطه به نقطه چیست؟

کابل کشی نقطه به نقطه - که سیم کشی "اتصال مستقیم" یا "پرواز بای" نیز نامیده می شود، دقیقاً همان چیزی است که به نظر می رسد: یک کابل به طور مستقیم از یک دستگاه (مانند یک سرور) به دستگاه دیگر (مانند پورت سوئیچ) اجرا می شود، بدون پچ پنل میانی یا مسیر ساختاری.

در راه اندازی نقطه به نقطه، اگر 48 سرور دارید که به یک سوئیچ متصل می شوند، 48 کابل جداگانه در رک دارید که هر کدام مستقیماً به هر دو انتها ختم می شوند.

نحوه کار کابل کشی نقطه به نقطه

• هر کابل به یک اتصال اختصاص داده شده است
• بدون پچ پنل، بدون نقاط ادغام
• کابل‌ها معمولاً طولانی، سفارشی برش هستند و مستقیماً بین نقاط انتهایی اجرا می‌شوند
• با هر دستگاه جدیدی که اضافه می شود، توپولوژی به صورت خطی رشد می کند

در حالی که این رویکرد در ابتدا می تواند ساده تر و ارزان تر به نظر برسد، تقریباً همیشه با گسترش شبکه مشکل ساز می شود.

کابل کشی ساختاریافته در مقابل نقطه به نقطه: مقایسه کنار هم

ویژگی	کابل کشی ساختاری	نقطه به نقطه
زمان نصب (اولیه)	طولانی تر - به برنامه ریزی و پچ پنل نیاز دارد	سریعتر - فقط کابل را سرتاسر اجرا کنید
هزینه اولیه	بالاتر	پایین تر
هزینه بلند مدت	پایین تر (easy moves/adds/changes)	بالاتر (re-pulling cables, troubleshooting)
مقیاس پذیری	عالی - برای رشد طراحی شده است	ضعیف - پیچیدگی را به طور تصاعدی اضافه می کند
عیب یابی	آسان - دارای برچسب، سازماندهی شده، مستند	مشکل - ردیابی کابل های درهم
جریان هوا و خنک کننده	بهینه شده - بسته های کابلی منظم	محدود - تشک های کابل متراکم جریان هوا را مسدود می کند
زیبایی شناسی	تمیز، حرفه ای	هرج و مرج
مطابقت با استانداردها	ANSI/TIA-568، ISO/IEC 11801	هیچ کدام
MAC (حرکت، اضافه کردن، تغییر)	ساده - وصله مجدد در پانل	پیچیده - کابل را بکشید و دوباره اجرا کنید
بهترین برای	دفاتر، مراکز داده، دانشگاه ها، شرکت ها	تنظیمات موقتی کوچک، تجهیزات ایزوله

مزایا و معایب کابل کشی ساختاریافته

مزایا

• معماری مقیاس پذیر : به راحتی اتصالات جدید را با وصله در پنل اضافه کنید
• مبتنی بر استاندارد : مطابق با دستورالعمل های TIA، ISO و BICSI
• ضد آینده : پشتیبانی از ارتقا به برنامه های با پهنای باند بالاتر (10G، 40G، 100G، 400G)
• عیب یابی سریعتر : اتصالات با برچسب واضح و مستند
• جریان هوا بهتر : بسته های سازمان یافته راندمان خنک کننده را در رک ها و سالن های داده بهبود می بخشد
• TCO پایین تر : کاهش هزینه های عملیاتی و نگهداری طولانی مدت
• زیبایی شناسی و حرفه ای : برای تسهیلات و ممیزی های مواجه با مشتری بسیار مهم است

معایب

• سرمایه گذاری اولیه بالاتر برای پچ پنل ها، مدیریت کابل، و نصب ماهر
• نیاز به برنامه ریزی و طراحی دارد قبل از استقرار
• زمان نصب اولیه طولانی تر

مزایا و معایب کابل کشی نقطه به نقطه

مزایا

• هزینه اولیه کمتر - بدون نیاز به پچ پنل یا مدیر کابل
• استقرار اولیه سریعتر برای تنظیمات کوچک و ساده
• تأخیر کمی کمتر در تئوری (بدون نقاط اتصال میانی)، هر چند در عمل ناچیز است
• قابل قبول برای تاسیسات موقت یا ایزوله

معایب

• مدیریت به طور تصاعدی سخت تر است با رشد شبکه
• مشکلات جریان هوا در قفسه های متراکم، که می تواند باعث گرم شدن بیش از حد شود
• عیب یابی دشوار - پیدا کردن یک کابل بد در یک بسته زمان‌بر است
• حرکات و تغییرات مخرب - تعویض یک دستگاه اغلب مستلزم اجرای مجدد چندین کابل است
• عدم رعایت استانداردها ، که می تواند بر ضمانت ها، گواهینامه ها و ممیزی ها تأثیر بگذارد
• هزینه بلند مدت بالاتر به دلیل تعمیر و نگهداری، خرابی و تعویض کابل

چه زمانی باید کابل کشی ساختاریافته را انتخاب کنید؟

کابل کشی ساختاریافته در صورت اعمال هر یک از موارد زیر، انتخاب مناسبی است:

• شما در حال ساخت یا بازسازی هستید دفتر، مرکز داده یا محوطه دانشگاه
• توقع داری مقیاس شبکه در 5 تا 10 سال آینده
• شما باید حمایت کنید خدمات متعدد (صدا، داده، ویدئو، امنیت، اینترنت اشیا)
• کسب و کار شما نیاز دارد تایم بالا و عیب یابی سریع
• شما باید رعایت کنید استانداردهای صنعت یا از ممیزی عبور کنید
• شما در حال استقرار هستید شبکه های پرسرعت (فیبر 10GBASE-T، 25/40/100/400G)

به طور خلاصه: اگر شبکه شما نیاز به پشتیبانی از یک تجارت واقعی دارد، کابل کشی ساختاریافته استاندارد است.

چه زمانی ممکن است کابل کشی نقطه به نقطه قابل قبول باشد؟

کابل کشی نقطه به نقطه می تواند در مجموعه ای بسیار محدود از سناریوها منطقی باشد:

• آزمایشگاه های خانگی کوچک با کمتر از 10 دستگاه
• تاسیسات موقت (شبکه های رویداد، سایت های پاپ آپ)
• اتصالات نقطه ای بسیار ایزوله (یک اتصال بالا بین دو سوئیچ در رک های مجاور)
• محیط های معاملاتی با تاخیر بسیار پایین جایی که هر نانو ثانیه مسائل و اتصالات اختصاص داده شده است

برای هر چیزی فراتر از این موارد خاص، نقطه به نقطه به سرعت تبدیل به یک بدهی می شود.

مقایسه هزینه: کوتاه مدت در مقابل بلند مدت

بسیاری از کسب و کارها کابل کشی نقطه به نقطه را انتخاب می کنند زیرا هزینه اولیه کمتر به نظر می رسد. اما زمانی که شما در آن فاکتور بگیرید کل هزینه مالکیت (TCO) در یک پنجره 10 ساله، کابل کشی ساختاریافته معمولاً با اختلاف زیادی برنده می شود.

عامل هزینه	کابل کشی ساختاری	نقطه به نقطه
نصب اولیه	$$$	$$
کار برای اضافه/حرکت	$	$$$
خرابی در طول تغییرات	حداقل	بالا
عیب یابی hours	کم	بالا
کابل کشی مجدد در به روز رسانی تجهیزات	نادر	مکرر
TCO 10 ساله	پایین تر	بالاتر

صرفه جویی در روز اول به ندرت بر درد عملیاتی در طول سال ها مالکیت سنگینی می کند.

آینده‌سازی شبکه شما

تقاضای پهنای باند تقریباً هر چند سال یکبار دو برابر می شود. سیستم های کابل کشی ساخت یافته مدرن برای پشتیبانی از این مسیر طراحی شده اند:

• مس Cat6A 10GBASE-T تا 100 متر را پشتیبانی می کند
• فیبر چند حالته OM4/OM5 از 100G و بالاتر پشتیبانی می کند
• فیبر تک حالته OS2 از 400G پشتیبانی می کند و گزینه اصلی درازمدت برای مراکز داده است
• اتصالات MTP/MPO مهاجرت های 40G/100G/400G با چگالی بالا را فعال کنید

در مقابل، یک شبکه نقطه به نقطه اغلب به یک کشش مجدد کامل نیاز دارد تا رسانه‌های با سرعت بالاتر را در خود جای دهد - فرآیندی بسیار مخرب و گران‌تر از تعویض پچ‌کوردها در یک سیستم ساختاریافته.

نحوه انتخاب شریک کابل کشی مناسب

چه در حال اجرای یک پروژه کابل کشی ساختاریافته باشید یا یک محیط نقطه به نقطه قدیمی را منطقی کنید، با فروشنده ای شریک شوید که ارائه می دهد:

• مطابقت با ANSI/TIA-568، ISO/IEC 11801 و BICSI بهترین شیوه ها
• یک نمونه کار کامل از محلول های Cat6، Cat6A، Cat7 و فیبر
• کابل های ترانک از پیش پایان یافته و مجموعه های MTP/MPO برای استقرار سریع
• مدیریت کابل accessories (پچ پنل ها، مدیران، برچسب ها)

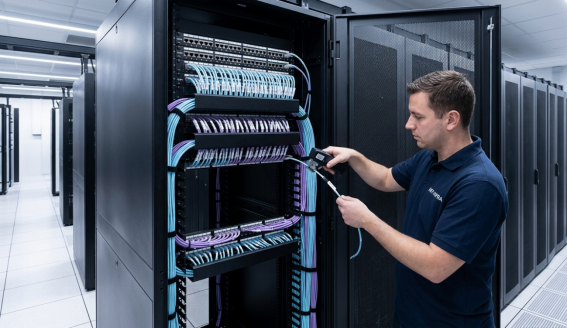

• تست و صدور گواهینامه برای تضمین عملکرد

سوالات متداول

آیا کابل کشی ساختاری همان کابل کشی ساختاری است؟

بله - "کابل کشی ساختاری" یک غلط املایی یا ترجمه رایج کابل کشی ساخت یافته است. اصطلاح صحیح صنعتی "کابل کشی ساختاریافته" است که به یک سیستم کابل کشی شبکه استاندارد و سازمان یافته اشاره دارد.

آیا می توانم ساختار یافته و نقطه به نقطه را در یک شبکه ترکیب کنم؟

از نظر فنی بله، و در دوره های انتقالی رایج است. با این حال، اختلاط رویکردها معمولاً باعث سردرگمی می‌شود، مستندسازی را سخت‌تر می‌کند و تنها باید یک حالت موقت در طول مهاجرت به یک طراحی کاملاً ساختاریافته باشد.

یک سیستم کابل کشی ساخت یافته چقدر دوام می آورد؟

یک سیستم کابل کشی ساختار یافته به خوبی طراحی شده معمولاً 15 تا 25 سال دوام می آورد و اغلب از 3 تا 5 نسل الکترونیک شبکه بیشتر عمر می کند. این طول عمر یکی از دلایل اصلی است که کابل‌های ساختاریافته ROI قوی ارائه می‌کنند.

تفاوت بین کابل کشی ساخت یافته و LAN چیست؟

LAN (شبکه محلی) خود شبکه است - سوئیچ ها، روترها و داده هایی که حمل می کنند. کابل کشی ساختاریافته زیرساخت فیزیکی است که LAN روی آن اجرا می شود. کابل کشی را به عنوان جاده ها و LAN را به عنوان ترافیک در نظر بگیرید.

آیا کابل کشی نقطه به نقطه ارزان تر از کابل کشی ساختاری است؟

فقط در روز اول در طول چرخه عمر شبکه، نقطه به نقطه به دلیل هزینه های تعمیر و نگهداری، عیب یابی، خرابی و کابل کشی مجدد هزینه بیشتری دارد.

نتیجه گیری

بحث بین کابل کشی ساخت یافته vs point-to-point واقعاً برای اکثر مشاغل بحثی نیست - کابل کشی ساختاریافته تقریباً در هر بعد مهم برنده است: مقیاس پذیری، قابلیت اطمینان، قابلیت نگهداری و کل هزینه مالکیت.

کابل کشی نقطه به نقطه در محیط های کوچک، موقت یا بسیار تخصصی جایگاهی دارد، اما برای هر گونه استقرار تجاری جدی، کابل کشی ساختاریافته پایه ای اثبات شده و مبتنی بر استاندارد است که شبکه شما را برای چندین دهه به خوبی اجرا می کند.

برای ارتقای زیرساخت شبکه خود آماده اید؟ برای ارزیابی سایت و پیشنهاد سیستم کابل کشی ساختاریافته متناسب با کسب و کار شما با تیم ما تماس بگیرید.
