راهنمای انتخاب فیبر مرکز داده با چگالی بالا: تفاوت‌های فنی اصلی و مقایسه TCO بین OM4 و OM5

در تکامل مراکز داده جهانی به سمت معماری‌های شبکه 100G، 400G و 800G، انتخاب رسانه کابل‌کشی لایه فیزیکی مستقیماً عملکرد و هزینه کل مالکیت (TCO) خوشه‌های محاسباتی را تعیین می‌کند. در توالی فیبر چند حالته (MMF) برای اتصالات کوتاه فواصل، OM4 و OM5 در حال حاضر گسترده ترین و پیشرفته ترین راه حل ها هستند. این مقاله بر اساس تئوری‌های دقیق فیزیک نوری و استانداردهای بین‌المللی، یک مرجع فنی ساختاریافته برای انتخاب رسانه ارائه می‌کند.

1. مکانیسم‌های فیزیکی اصلی و ویژگی‌های پهنای باند

• OM4 (فیبر چند حالته بهینه شده با لیزر):

پهنای باند مودال موثر بسیار بالای آن منحصراً برای طول موج 850 نانومتر (که به 4700 مگاهرتز·کیلومتر می رسد) بهینه شده و الزامی است. از آنجایی که پراکندگی مدال هنگام انحراف از طول موج 850 نانومتر به شدت افزایش می‌یابد، OM4 باید به شدت به اپتیک موازی مکانیسم - افزایش خطی تعداد کانال های فیبر - برای دستیابی به نرخ داده بالاتر.

• OM5 (فیبر چند حالته پهن باند، WBMMF):

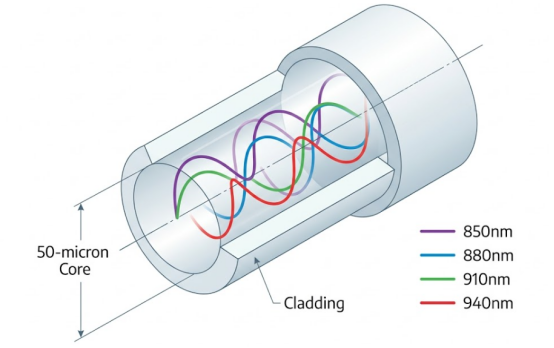

بدون به خطر انداختن عملکرد 850 نانومتری، به علاوه حداقل پهنای باند 2470 مگاهرتز·کیلومتر در طول موج 953 نانومتر را الزامی می کند. این طرح با پراکندگی مسطح به طور خاص برای آن طراحی شده است مولتی پلکسی تقسیم طول موج کوتاه (SWDM) و دو جهته (BiDi) انتقال، امکان انتقال بدون تلفات 4 طول موج به طور همزمان در یک فیبر را فراهم می کند و تا 75٪ کاهش فیزیکی در تعداد فیبر را به دست می آورد.

2. مشخصات فنی و شناسایی های کلیدی

3. محدودیت های فاصله انتقال (بر اساس پروتکل های شبکه)

تحت سرعت‌های اترنت و فناوری‌های مدولاسیون مختلف، عملکرد انتقال هر دو فیبر تفاوت‌های سناریویی ویژه‌ای را نشان می‌دهد.

• 10G تا 100G موازی تک طول موج (به عنوان مثال، 100GBASE-SR4): حداکثر فواصل انتقال برای هر دو OM4 و OM5 یکسان است و سقف آن در 100 متر است. استقرار OM5 در این سناریوی استاندارد اصلی هیچ سود فنی قابل توجهی را به همراه ندارد.
• 100G چندموجی چندگانه (به عنوان مثال، 100G SWDM4 / 100G SRBD):

در مواجهه با سیگنال های با طول موج بلند، OM4 به دلیل فروپاشی پهنای باند به 100 متر محدود می شود، در حالی که OM5 با تکیه بر قابلیت های جبران پهنای باند خود، با موفقیت این محدودیت را تا 150 متر افزایش می دهد.

• عصر 400G و 800G (مدولاسیون PAM4):

تحت موازی تک طول موج SR8 در پروتکل، محدودیت‌های فیزیکی به شدت فشرده می‌شوند و فاصله OM4 و OM5 را به محدوده 50-100 متر کاهش می‌دهند. با این حال، تحت مالتی پلکسی با طول موج دوگانه 400GBASE-SR4.2 پروتکل، OM4 به 100 متر محدود شده است، در حالی که OM5 نه تنها فاصله قابل استفاده را به 150 متر برمی گرداند، بلکه نیاز هسته کابل را به 8 هسته نیز نصف می کند.

3. TCO و توصیه های استقرار مهندسی

l به منطقه مقرون به صرفه OM4 (دسترسی کوتاه استاندارد) پایبند باشید

برای اکثر مراکز داده سازمانی مرسوم و توپولوژی‌های شبکه‌ای کاملاً زیر 100 متر، اتخاذ رویکرد «کابل نواری فرستنده گیرنده SR4/SR8 کم‌هزینه OM4» CAPEX اولیه بسیار کمتری نسبت به راه‌حل OM5 WDM دارد که آن را به انتخاب TCO بهینه تبدیل می‌کند. علاوه بر این، معماری موازی OM4 کاملاً از الزامات سوئیچ پورت Breakout پشتیبانی می کند.

l از OM5 برای پیشرفت های استراتژیک (تراکم بالا و ارتقاء قدیمی) استفاده کنید

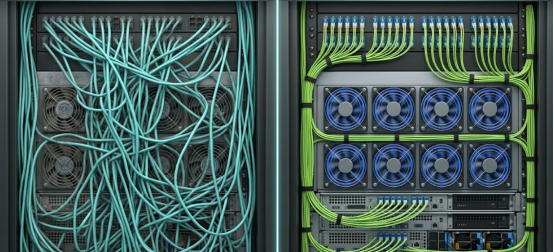

OM5 ROI فوق‌العاده بالایی را در دو سناریو سفت و سخت ارائه می‌کند: اول، ارتقاء نسلی بدون کابل برای شبکه‌های قدیمی، استفاده از فیبرهای دوطرفه و ماژول‌های SWDM4 برای دستیابی به جهش ظرفیت در محل، و اجتناب از هزینه‌های نجومی کابل‌کشی مجدد. دوم، خوشه‌های محاسباتی هوش مصنوعی با چگالی بالا، کاهش حجم کابل‌های ستون فقرات به میزان 4 تا 8 برابر، آزاد کردن فضای با ارزش رک، رفع انسداد جریان هوای سرور، و کاهش شدید OPEX.

سوالات متداول

س: در شبکه های با چگالی بالا ToR، آیا OM5 جفت شده با فرستنده گیرنده SWDM می تواند به Port Breakout برای اتصال چندین سرور مستقل دست یابد؟

پاسخ: خیر فناوری WDM چندین طول موج را به یک فیبر فیزیکی یکسان تبدیل می‌کند، که نمی‌توان آن‌ها را به طور غیرفعال به سرورهایی در مکان‌های فیزیکی مختلف تبدیل کرد. اگر نیاز به خروج پورت با چگالی بالا باشد، فیبر موازی سنتی OM4 تنها راه حل قابل دوام باقی می ماند.

س: چرا استانداردها تغییر رنگ ژاکت بیرونی OM5 را به سبز لیمویی الزامی می کنند؟

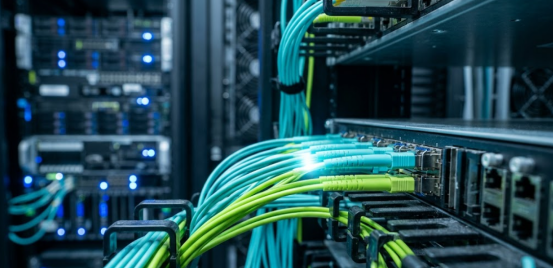

A: در اتاق‌های سرور با تراکم بالا که ده‌ها هزار پچ‌کورد را در خود جای داده‌اند، رنگ سبز لیمویی بسیار قابل تشخیص این اطمینان را می‌دهد که کارکنان عملیاتی می‌توانند آن را کاملاً از رنگ آبی OM3/OM4 متمایز کنند و زمان ردیابی کابل را به‌طور قابل‌توجهی کاهش می‌دهد و خطر قطع تصادفی کار را کاهش می‌دهد.

س: آیا OM5 هنگام استقرار اترنت فوق‌سرعت 400G یا 800G اجباری است؟

ج: اجباری نیست. بستگی به مسیر تکنولوژی فرستنده گیرنده دارد. تحت پروتکل های تک کانالی انباشته SR8، هر دو فاصله OM4 و OM5 به 50-100 متر کاهش می یابد. تنها زمانی که از پروتکل‌های دوطرفه چندموجی مانند SR4.2 استفاده می‌شود، مزیت پهنای باند OM5 فعال می‌شود و به 50% دسترسی بیشتر در مقایسه با OM4 دست می‌یابد.
