راهنمای هاردکور برای سیم‌کشی روشنایی خانه هوشمند: پروتکل‌ها، استانداردها و اجتناب از دام

خانه‌های هوشمند مدرن از دستگاه‌های منفرد به هماهنگی عمیق اکوسیستم کل خانه تکامل یافته‌اند. معماری سیم کشی اساسی سیستم روشنایی، پایداری، مقیاس پذیری و ایمنی شبکه را تعیین می کند. خطاهای سیم کشی به راحتی می تواند منجر به هزینه های هنگفت نگهداری در آینده شود. این مقاله یک تفکیک اساسی از دستورالعمل های سیم کشی روشنایی هوشمند بر اساس منطق مهندسی واقعی و استانداردهای بین المللی برق ارائه می دهد.

1. پروتکل های ارتباطی و معماری توپولوژی

• KNX و جداسازی فیزیکی

در روشنایی هوشمند درجه زیرساخت، KNX از یک کابل جفت پیچ خورده سبز اختصاصی استفاده می کند که انتقال داده ها را از شبکه 220 ولت به طور کامل جدا می کند. معماری غیرمتمرکز آن به این معنی است که میزبان مرکزی واحدی وجود ندارد. هیچ شکست گره ای کل شبکه را فلج نمی کند و قابلیت اطمینان بسیار بالایی را ارائه می دهد.

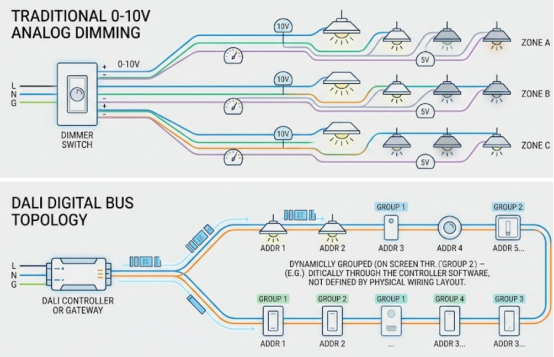

• پروتکل دیجیتال DALI

در مقایسه با افت ولتاژ و مسائل مربوط به سوسو زدن که در کم نور آنالوگ 0-10 ولت رایج است، پروتکل DALI یک ارتباط دیجیتال دو طرفه واقعی است. طبق استاندارد IEC 62386-101، افت ولتاژ DC بین هر دو دستگاه در باس DALI نباید از 2VDC بیشتر شود و حداکثر فاصله تا منبع تغذیه نباید از 300 متر تجاوز کند.

2. مشخصات اصلی برای سیم کشی ولتاژ بالا

• سیم کشی "بدون خنثی" را به طور کامل رها کنید

سوئیچ های سنتی فقط سیم برق را کنترل می کنند. اگر سوئیچ هوشمند فاقد سیم خنثی باشد، باید به مکانیزم برق آماده به کار «بدون خنثی» آسیب‌دیده تکیه کند که باعث ایجاد پدیده‌های کشنده و دوره‌ای LED «سوسو زدن» یا «نور شبح» می‌شود. علاوه بر این، حداکثر بارهای "بدون خنثی" معمولاً به حدود 800 وات محدود می شود که بسیار کمتر از 2500 وات سوئیچ های معمولی نول. در پروژه های جدید یا نوسازی، یک سیم خنثی مستقل باید در تمام جعبه های اتصال نصب شود .

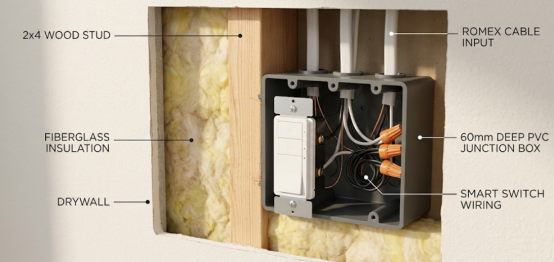

• جعبه های اتصال عمیق 60 میلی متری

پانل های هوشمند در حین کار با بار کامل گرمای قابل توجهی تولید می کنند و باید پایانه های سیم کشی بیشتری را در خود جای دهند. جعبه های 50 میلی متری سنتی به راحتی تحت فشار باعث آسیب عایق می شوند که به طور بالقوه منجر به خاموش شدن حرارتی یا آتش سوزی می شود. به شدت توصیه می شود از جعبه های پی وی سی با ظرفیت بزرگ 60 میلی متری استفاده کنید که دارای بالاترین گواهینامه ضد شعله UL 94 V-0 هستند.

• خنثی های مشترک را اکیدا ممنوع کنید

اختلاط سیم‌های خنثی از مدارهای مختلف می‌تواند باعث شود که خنثی‌ای که ظاهراً ایمن است، ولتاژ برگشتی کشنده را حمل کند، اگر یک بریکر اشتباهاً در حین تعمیر و نگهداری چرخانده شود و منجر به شوک الکتریکی شدید شود. علاوه بر این، باعث عدم تعادل شدید جریان می‌شود و باعث خاموش شدن مکرر سوئیچ محافظت از نشتی جعبه توزیع می‌شود و سیستم هوشمند را فلج می‌کند.

3. فناوری درایور DC ولتاژ پایین

• ولتاژ ثابت (CV):

مناسب برای نوارهای LED انعطاف پذیر، با استفاده از معماری سیم کشی موازی. مزیت: از برش و اتصال تصادفی در محل پشتیبانی می کند. عیب: به شدت توسط افت ولتاژ خط محدود شده است و انتهای نوارهای بلند را تیره و زرد می کند.

• جریان ثابت (CC):

مناسب برای نورافکن های ضد تابش با قدرت بالا که نیاز به اتصال فیزیکی سری دارند. به طور کامل از فرسودگی ناشی از حرارت LED جلوگیری می کند و تأثیر افت ولتاژ در فواصل طولانی را از سطح فیزیکی حذف می کند و از یکنواختی روشنایی مطلق از انتها به انتها اطمینان می دهد.

4. کنترل بن بست ها و حالت جدا شده

هنگامی که کاربر یک سوئیچ دیواری هوشمند فیزیکی را برای قطع برق فشار می دهد، تراشه ارتباطی ادغام شده در داخل لامپ هوشمند سقفی RGBW فوراً برق را از دست می دهد و مجبور به آفلاین می شود. این باعث می شود که برنامه موبایل یا دستیار صوتی کاملاً کنترل خود را از دست بدهد و حتی می تواند باعث شود توپولوژی شبکه مش بی سیم کل خانه به طور مداوم از بین برود.

راه حل نهایی: جداسازی نرم افزار

اجباری "حالت جدا" را در قسمت پشتی دستگاه فعال کنید. رله فیزیکی کنترل کننده ولتاژ بالا در داخل سوئیچ به طور دائم در حالت هدایت "بسته" قفل می شود و اطمینان حاصل می کند که منبع تغذیه هرگز قطع نمی شود. اعمال دکمه های فیزیکی به دستورات دیجیتالی خالص تبدیل می شوند که به مغز سیستم ارسال می شوند. این راه حل "همیشه روشن" به برچسب های هشدار بسیار قابل مشاهده در جعبه توزیع نیاز دارد تا از برق گرفتگی تصادفی در هنگام تعویض لامپ جلوگیری شود.

سوالات متداول

Q1: آیا سیم های سیگنال ولتاژ پایین و خطوط برق فشار قوی می توانند مجرای مشابهی داشته باشند؟

الف: مطلقا نه. میدان مغناطیسی متناوب و نوسانات گذرا ولتاژ بالا باعث تداخل شدید الکترومغناطیسی (EMI) می شود که مستقیماً منجر به از دست دادن بسته داده یا خرابی کنترل در شبکه ولتاژ پایین می شود. استانداردهای بین المللی حداقل فاصله موازی 30 سانتی متر (12 اینچ) را الزامی می کند. اگر عبور اجتناب ناپذیر است، آنها باید عمود بر زاویه 90 درجه عبور کنند.

Q2: چرا چراغ‌های LED هوشمند حتی پس از خاموش شدن کم سوسو می‌زنند؟

الف: این معمولاً به دلیل سوئیچ های هوشمند "بدون خنثی" به خطر افتاده است. در حالت خاموش، آنها از یک مدار بای پس برای کشیدن یک جریان کوچک از طریق لامپ برای برق استفاده می کنند. بارها در خازن LED تا آستانه رسانایی جمع می شوند، نور ساطع می کنند و سپس خاموش می شوند و تکرار می شوند تا پدیده سوسو زدن یا "نور شبح" را تشکیل دهند.

Q3: بزرگترین خطر ایمنی هنگام خرید بین مرزی یا استفاده از ماژول های رله ارزان چیست؟

الف: عدم دریافت گواهینامه های ایمنی قانونی محلی (مانند IEC/CE، UL، CCC) یا عدم تطبیق گیج سیم با درجه جریان اسمی. اگر یک ماژول جریان کوچک به یک بار پرقدرت متصل شود، کنتاکت‌ها به سرعت گرم و اکسید می‌شوند و پیری حرارتی و از هم پاشیدگی مواد عایق را تسریع می‌کنند و در نهایت باعث فرسودگی تجهیزات یا حتی آتش‌سوزی می‌شوند.
