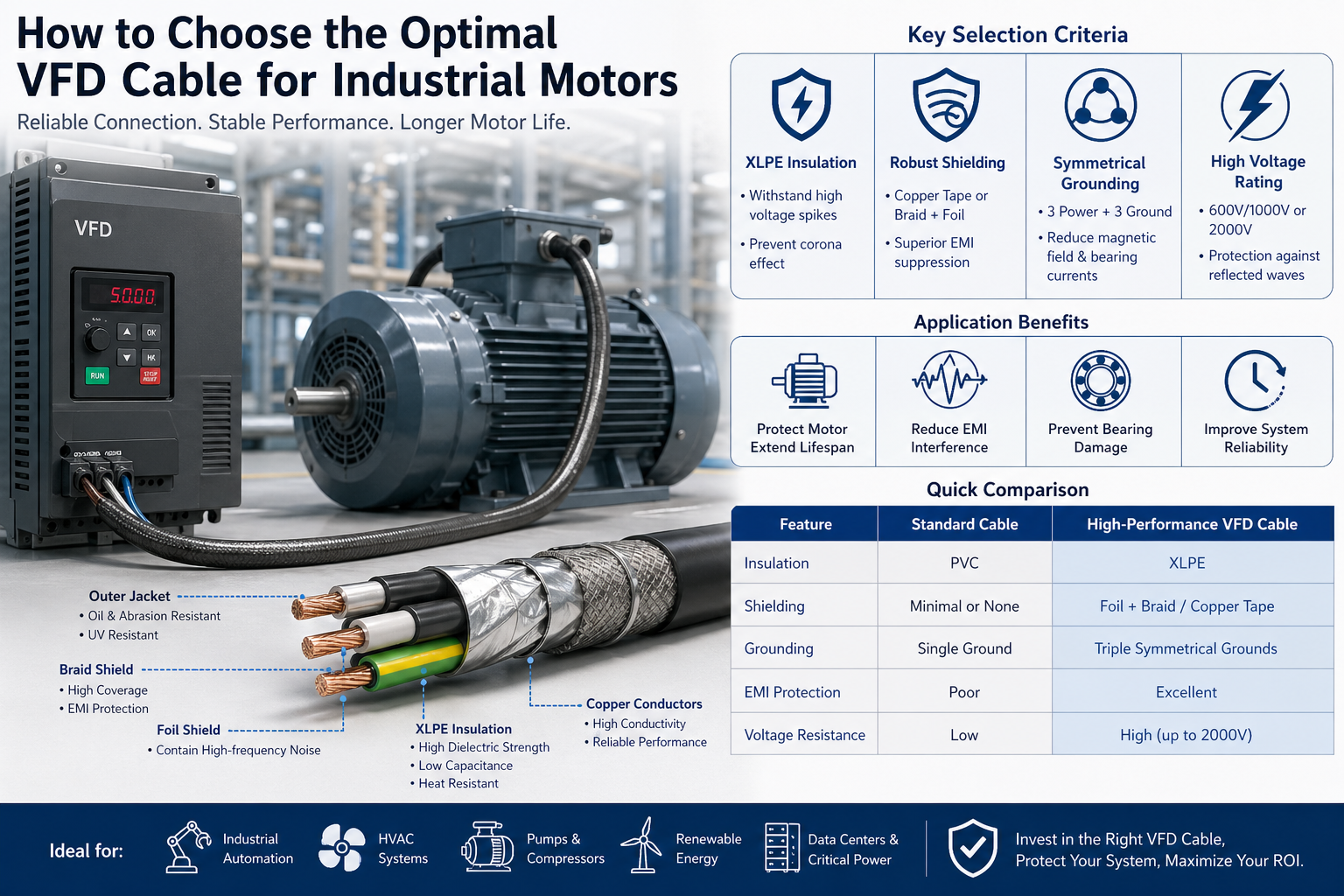

نحوه انتخاب کابل VFD بهینه برای موتورهای صنعتی

در سیستم های صنعتی مدرن، اتصال بین یک درایو فرکانس متغیر (VFD) و یک موتور الکتریکی یکی از تهاجمی ترین محیط های الکتریکی را نشان می دهد. فرکانس های سوئیچینگ بالا، نوک ولتاژ و تداخل الکترومغناطیسی (EMI) فشار شدیدی را بر روی کابل ها وارد می کند.

انتخاب یک کابل نامناسب فقط یک نقص طراحی جزئی نیست بلکه می تواند منجر به موارد زیر شود:

• خرابی زودرس عایق موتور
• آسیب بلبرینگ ناشی از جریان های سرگردان
• افزایش تداخل الکترومغناطیسی (EMI)
• توقف برنامه ریزی نشده و هزینه های تعمیر و نگهداری

بنابراین یک کابل VFD که به درستی مهندسی شده باشد برای قابلیت اطمینان، ایمنی و عملکرد طولانی مدت سیستم بسیار مهم است.

1. درک محیط عملیاتی VFD

برخلاف منابع تغذیه سنتی، VFD ها از مدولاسیون عرض پالس (PWM) برای کنترل سرعت موتور استفاده می کنند. این یک شکل موج غیر سینوسی ایجاد می کند:

• dv/dt بالا (نرخ تغییر ولتاژ)
• اضافه ولتاژ موج منعکس شده (به ویژه در کابل های طولانی)
• ولتاژ حالت مشترک و جریان های گردشی

چرا کابل های استاندارد خراب می شوند

کابل های همه منظوره مانند THHN یا سیم های عایق پی وی سی پایه برای این شرایط طراحی نشده اند. با گذشت زمان، آنها ممکن است تجربه کنند:

• تخریب عایق به دلیل تخلیه کرونا
• تجمع بیش از حد گرما
• نشت EMI بر ابزار دقیق نزدیک

نتیجه: کاهش عمر موتور و عملکرد سیستم ناپایدار.

2. معیارهای انتخاب کلید برای کابل های VFD

A. نوع عایق: XLPE برای پایداری فرکانس بالا

سیستم عایق اولین خط دفاعی در برابر استرس الکتریکی است.

توصیه می شود: پلی اتیلن متقاطع (XLPE)

مزایای فنی:

• استحکام دی الکتریک بالا برای مقاومت در برابر افزایش ولتاژ
• تلفات و ظرفیت دی الکتریک کم
• درجه حرارتی برتر (معمولاً 90 درجه سانتیگراد تا 125 درجه سانتیگراد)
• مقاومت قوی در برابر ترشحات کرونا

در مقایسه با پی وی سی، XLPE به طور قابل توجهی طول عمر عایق را در محیط های با فرکانس بالا بهبود می بخشد.

ب. محافظ پیشرفته برای کنترل EMI

سرکوب EMI یکی از حیاتی ترین الزامات در برنامه های VFD است.

بدون محافظ مناسب، نویز الکترومغناطیسی می تواند:

• با PLC ها، حسگرها و سیستم های ارتباطی تداخل ایجاد کند
• باعث سیگنال های نادرست و خطاهای عملیاتی شود
• افزایش خطرات انطباق در محیط های تنظیم شده

سازه های محافظ توصیه شده:

• سپر نوار مسی

• عالی برای داشتن نویز با فرکانس بالا
• مسیر اتصال زمین با امپدانس کم را فراهم می کند
  • سپر بافته فویل
• پوشش ≥85%
• انعطاف پذیری را با اثر محافظتی بالا ترکیب می کند

عملکرد کلیدی:

یک سپر خوب طراحی شده این امر را تضمین می کند جریان های حالت مشترک از طریق کابل باز می گردند به جای آسیب رساندن به یاتاقان های موتور.

ج. طراحی زمین متقارن

هندسه کابل به طور مستقیم بر عملکرد الکتریکی تأثیر می گذارد.

پیکربندی بهترین تمرین:

• هادی های 3 فاز
• 3 هادی زمین به طور متقارن

مزایای عملکرد:

• انتشار میدان الکترومغناطیسی را کاهش می دهد
• توزیع جریان زمین را متعادل می کند
• ولتاژ شفت و جریان یاتاقان را به حداقل می رساند

این طراحی از اهمیت ویژه ای برخوردار است موتورهای با قدرت متوسط و بالا .

D. رتبه بندی ولتاژ و حفاظت از امواج منعکس شده

با توجه به پدیده موج منعکس شده، اوج ولتاژ در پایانه های موتور می تواند برسد 2-3 برابر ولتاژ اسمی .

رتبه های پیشنهادی:

• 600 ولت / 1000 ولت برای سیستم های صنعتی استاندارد
• 2000 ولت برای:

• کابل طولانی اجرا می شود
• درایوهای فرکانس سوئیچینگ بالا
• برنامه های کاربردی حیاتی

بینش مهندسی:
سیستم های عایق با ولتاژ بالاتر حاشیه ایمنی را فراهم می کند که به طور قابل توجهی خطر خرابی را کاهش می دهد.

3. اندازه کابل و ملاحظات نصب

مدیریت توان و حرارت

اندازه صحیح هادی باید در نظر گرفته شود:

• آمپر بار کامل موتور (FLA)
• دمای محیط
• روش نصب (سینی، کانال، هوای آزاد)
• عوامل گروه بندی و درجه بندی کابل

اندازه نامناسب می تواند منجر به گرم شدن بیش از حد و کاهش طول عمر کابل شود.

انعطاف پذیری و عملکرد مکانیکی

در محیط های پویا مانند:

• رباتیک
• خطوط تولید خودکار
• ماشین آلات جابجایی

از کابل های VFD با انعطاف بالا استفاده کنید برای حرکت مداوم و چرخه های خمشی طراحی شده است.

مقاومت محیطی

محیط های صنعتی می توانند خشن و غیرقابل پیش بینی باشند.

مواد ژاکت توصیه شده:

• TPE (الاستومر ترموپلاستیک):

• مقاومت عالی در برابر روغن، سایش و مواد شیمیایی
• ایده آل برای محیط های صنعتی و سخت
  • پی وی سی تخصصی:
• مقرون به صرفه
• مناسب برای کاربردهای صنعتی عمومی

عوامل حفاظتی اضافی:

• مقاومت در برابر اشعه ماوراء بنفش (تاسیسات در فضای باز)
• محافظت در برابر رطوبت و نفوذ آب
• مقاومت در برابر خنک کننده ها و مواد شیمیایی صنعتی

4. انطباق و استانداردها (برای پروژه های جهانی حیاتی)

هنگام انتخاب کابل های VFD برای پروژه های بین المللی، رعایت آن ضروری است.

استانداردهای رایجی که باید در نظر گرفته شوند:

• UL (آمریکای شمالی)
• استانداردهای IEC / EN (اروپا)
• RoHS و REACH (انطباق با محیط زیست)

انتخاب کابل های سازگار تضمین می کند:

• تصویب آسان تر پروژه
• کاهش خطرات قانونی و عملیاتی
• سازگاری با بازارهای جهانی

5. مقایسه سریع: کابل استاندارد در مقابل کابل VFD

ویژگی	کابل استاندارد	کابل VFD با کارایی بالا
عایق	PVC	XLPE
محافظ	حداقل / هیچ	نوار فویل / نوار مسی
زمین کردن	مجرد	چند زمینی متقارن
کنترل EMI	بیچاره	عالی
مقاومت ولتاژ	کم	بالا (تا 2000 ولت)

6. سناریوهای کاربردی

کابل های VFD با کارایی بالا به طور گسترده در موارد زیر استفاده می شود:

• سیستم های اتوماسیون صنعتی
• سیستم های HVAC با درایوهای سرعت متغیر
• سیستم های پمپ و کمپرسور
• مراکز داده و سیستم های قدرت حیاتی
• سیستم های انرژی تجدیدپذیر (بادی، خورشیدی)

هر یک از این محیط ها نیاز دارند انتقال قدرت پایدار، کم صدا و با قابلیت اطمینان بالا .

7. نتیجه گیری: یک سرمایه گذاری استراتژیک، نه فقط یک جزء

انتخاب کابل VFD مناسب صرفاً یک تصمیم فنی نیست، بلکه یک سرمایه گذاری بلندمدت در قابلیت اطمینان سیستم است.

در حالی که کابل های VFD با کارایی بالا ممکن است هزینه اولیه بالاتری داشته باشند، آنها ارائه می دهند:

• کاهش تعمیر و نگهداری و خرابی
• افزایش طول عمر موتور و تجهیزات
• سازگاری الکترومغناطیسی بهبود یافته (EMC)
• هزینه کل مالکیت کمتر (TCO)

بینش نهایی:
یک کابل VFD به خوبی انتخاب شده به عنوان یک مانع محافظ بین درایو و موتور شما عمل می کند و عملکرد کارآمد، پایدار و بدون تداخل را در کل چرخه عمر سیستم تضمین می کند.
