غذای کلیدی: هادی های کلاس 5، که توسط IEC 60228 تعریف شده اند، هادی های انعطاف پذیر رشته ای ریز هستند که در کابل های کششی، پانل های کنترل و کاربردهای صنعتی استفاده می شوند. این راهنما مشخصات فنی، مقایسه با کلاس 2 و نحوه انتخاب هادی مناسب برای پروژه خود را پوشش می دهد.

در دنیای مهندسی برق و تولید کابل، "انعطاف پذیری" فقط یک ویژگی فیزیکی نیست - یک مقوله فنی کاملاً تعریف شده است. اگر تا به حال با یک کابل برق سفت در مقابل یک سیم کنترلی انعطاف پذیر و با خم شدن آسان برخورد کرده اید، تفاوت بین کلاس های هادی را از نزدیک تجربه کرده اید.

اکثر این مشخصات توسط استاندارد بین المللی کنترل می شوند IEC 60228 . این راهنما به بررسی عمیقی می‌پردازد هادی های کلاس 5 - استاندارد صنعتی برای برنامه های کاربردی انعطاف پذیر - شامل الزامات ساخت و ساز، محدودیت های الکتریکی و موارد استفاده در دنیای واقعی.

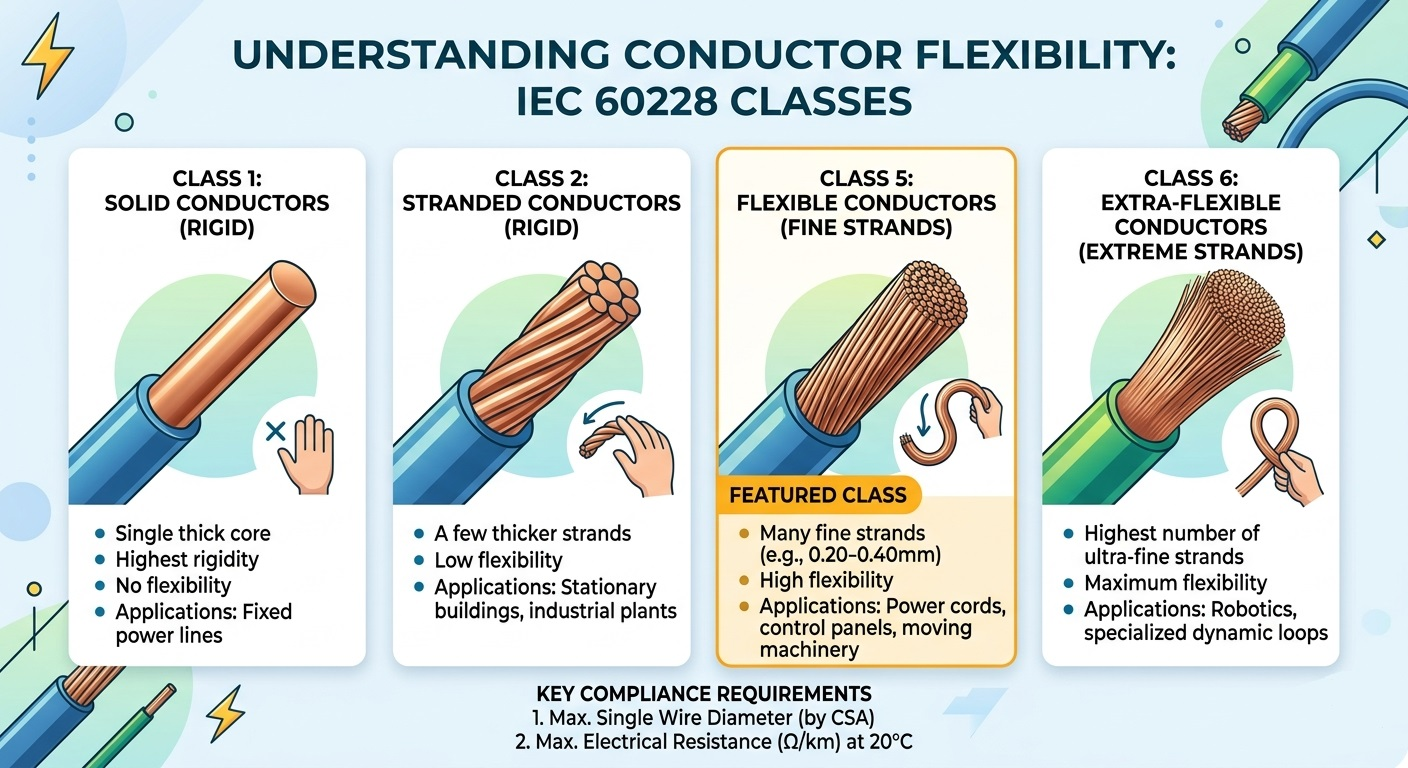

درک چارچوب طبقه بندی هادی IEC 60228

IEC 60228 (و معادل انگلیسی آن BS EN 60228) هادی ها را بر اساس ساختار و انعطاف پذیری به چهار کلاس اصلی طبقه بندی می کند. درک جایگاه کلاس 5 در این سلسله مراتب برای انتخاب صحیح محصول ضروری است:

چه چیزی یک هادی را "کلاس 5" می سازد؟ مشخصات فنی

یک هادی کلاس 5 از چندین سیم مسی ریز تشکیل شده است که برای دستیابی به انعطاف پذیری به هم متصل شده اند. بر خلاف فرضیات رایج، IEC 60228 این کار را انجام می دهد نه به شدت تعداد کل رشته ها را تجویز کنید. در عوض، استاندارد انطباق با دو معیار اصلی را الزامی می کند:

1. حداکثر قطر سیم های فردی

برای اطمینان از انعطاف پذیری واقعی هادی، IEC 60228 یک حد بالایی را برای قطر هر رشته جداگانه تعیین می کند. رشته‌های نازک‌تر راحت‌تر خم می‌شوند و خستگی فلز را در چرخه‌های خمش مکرر کاهش می‌دهند. نمونه های نماینده استاندارد عبارتند از:

• هادی 75 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.21 میلی متر
• هادی 5 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.26 میلی متر
• هادی 10 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.41 میلی متر
• هادی 35 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.41 میلی متر

2. حداکثر مقاومت الکتریکی در 20 درجه سانتیگراد

مقاومت الکتریکی معیار عملکرد تعیین کننده است. مقاومت کل هادی کلاس 5 تکمیل شده نباید از مقادیر مشخص شده در جداول مقاومت IEC 60228 که در دمای 20 درجه سانتی گراد اندازه گیری شده است تجاوز کند. این قانون به سازندگان امکان انعطاف‌پذیری در طراحی را می‌دهد: اگر سازنده‌ای از سیم‌های 0.20 میلی‌متری به جای حداکثر 0.21 میلی‌متر استفاده کند، قابل قبول است - مشروط بر اینکه هادی تمام‌شده همچنان از حد مقاومت برخوردار باشد.

این رویکرد دو پارامتری (مقاومت قطر سیم) تضمین می‌کند که هادی‌های کلاس 5 هم از نظر فیزیکی انعطاف‌پذیر هستند و هم از نظر الکتریکی کارآمد هستند، بدون اینکه فرآیند تولید بیش از حد مشخص شود.

کلاس 5 در مقابل هادی های کلاس 2: تفاوت های اصلی

مهندسان برق اغلب با انتخاب بین هادی های کلاس 2 و کلاس 5 روبرو هستند. این تصمیم بستگی به این دارد که آیا کابل در یک نصب ثابت یا یک برنامه موبایل/انعطاف پذیر باشد. در اینجا یک مقایسه مستقیم وجود دارد:

کاربردهای کلیدی رساناهای کلاس 5 IEC 60228

از آنجایی که هادی های کلاس 5 می توانند لرزش متوسط و خمش مکرر را بدون شکستگی تحمل کنند، در طیف وسیعی از صنایع مشخص می شوند:

• سیم‌های انعطاف‌پذیر و سرنخ‌های اکستنشن: لوازم خانگی، ابزارهای برقی و تجهیزات قابل حمل که در آن کابل‌ها باید به‌طور مرتب سیم پیچ، باز شده و تغییر مکان دهند.
• پانل های کنترل صنعتی: مسیریابی محکم در اطراف گوشه ها و از طریق مجاری کابل مستلزم شعاع خمشی است که فقط با هادی های رشته ای ظریف قابل دستیابی است.
• دسته سیم‌های خودرو: ارتعاش مداوم موتور و چرخه دما رساناهایی نیاز دارند که در طول عمر خودرو در برابر خستگی فلز مقاومت می‌کنند.
• تاسیسات دریایی و فراساحلی: حرکت مداوم امواج، همراه با فضاهای محدود، کلاس 5 را به انتخاب ارجح برای توزیع نیروی داخل هواپیما تبدیل می کند.
• رباتیک و اتوماسیون: بازوهای ربات مفصلی به کابل هایی نیاز دارند که هزاران بار در روز بدون خرابی خم شوند - کلاس 5 این چالش را برای کاربردهای انعطاف پذیر متوسط ​​برآورده می کند (کلاس 6 برای انعطاف پذیری بالا).

چرا تعیین کلاس 5 IEC 60228 برای پروژه شما مهم است؟

انتخاب کابلی که به‌عنوان «انعطاف‌پذیر» به بازار عرضه می‌شود، بدون ارجاع به یک استاندارد شناخته‌شده مانند IEC 60228 کلاس 5، ریسک قابل‌توجهی را معرفی می‌کند. انطباق با این استاندارد سه ضمانت مشخص را ارائه می دهد:

• ایمنی: محدودیت های مقاومت تضمین می کند که هادی تحت جریان نامی بیش از حد گرم نمی شود و از تخریب عایق و خطرات احتمالی آتش سوزی جلوگیری می کند.
• سازگاری: حداکثر قطر سیم استاندارد شده اطمینان حاصل می کند که هادی به درستی در گیره ها، فرول ها و بلوک های ترمینال استاندارد بدون نیاز به اصلاح قرار می گیرد.
• طول عمر: رشته های ظریف از خستگی فلز در طول خم شدن مکرر جلوگیری می کند و به طور قابل توجهی طول عمر کابل را در مقایسه با جایگزین های غیر منطبق افزایش می دهد.

هنگام تامین کابل در سطح بین المللی، گواهی IEC 60228 همچنین تاییدیه نظارتی را ساده می کند، زیرا این استاندارد در اتحادیه اروپا (BS EN 60228)، استرالیا (AS/NZS 1125) و بسیاری از بازارهای دیگر پذیرفته یا به رسمیت شناخته شده است.

سوالات متداول در مورد کنداکتورهای کلاس 5

آیا کلاس 5 همان کابل انعطاف پذیر است؟

نه دقیقا. "کابل انعطاف پذیر" یک اصطلاح تجاری گسترده است. کلاس 5 یک طبقه بندی هادی خاص IEC 60228 با الزامات فنی قابل اندازه گیری است. یک کابل را می توان به عنوان انعطاف پذیر بدون رعایت مشخصات کلاس 5 به بازار عرضه کرد.

آیا هادی های کلاس 5 را می توان در فضای باز استفاده کرد؟

کلاس 5 فقط به ساختار هادی اشاره دارد، نه به درجه بندی کلی کابل. اینکه کابل برای استفاده در فضای باز مناسب است یا خیر، بستگی به عایق و مواد ژاکت دارد (مانند PVC مقاوم در برابر UV، XLPE). همیشه مشخصات کامل کابل و نه فقط کلاس هادی را بررسی کنید.

تفاوت بین کلاس 5 و کلاس 6 چیست؟

هر دو کلاس هادی انعطاف پذیر هستند. کلاس 6 حتی از رشته‌های ظریف‌تری استفاده می‌کند که در نتیجه انعطاف‌پذیری بیشتر و حداقل شعاع خمش تنگ‌تر است. کلاس 6 برای کاربردهای بسیار پویا مانند خمش مداوم در زنجیره های درگ مشخص شده است، در حالی که کلاس 5 سناریوهای خمش متوسط ​​را پوشش می دهد.

برای انتخاب هادی مناسب برای برنامه خود به کمک نیاز دارید؟

تیم مهندسی ما در هادی ها و کابل های مطابق با استاندارد IEC 60228 برای کاربردهای صنعتی، دریایی، خودروسازی و تجاری تخصص دارد. چه پروژه شما شامل محیط‌های با لرزش بالا باشد یا نصب‌های ثابت استاندارد، ما مشخصات فنی دقیق و قیمت‌های رقابتی را ارائه می‌کنیم.

امروز با ما تماس بگیرید تا در مورد نیازهای پروژه خود صحبت کنید.
