منطق نامگذاری کابل: تجزیه و تحلیل تفاوت های منطقه ای جهانی و رمزگشایی سیستم های شناسایی جریان اصلی

هنگام انتخاب یا طراحی کابل، آیا تا به حال با ترکیب حروفی مانند "YJV"، "NA2XY" و "THHN" احساس سردرگمی کرده اید؟ این کدها تصادفی نیستند. آنها "کارت های هویت فنی" هسته ای هستند که مواد هادی، ساختار عایق، عملکرد غلاف و حتی سناریوی کاربردی را در بر می گیرند. در سطح جهانی، به دلیل تفاوت در سنت‌های فن‌آوری، سیستم‌های استاندارد و نیازهای مهندسی، قوانین نام‌گذاری منحصربه‌فردی پدید آمده‌اند. درک این "گویش های فنی" برای اطمینان از انتخاب دقیق کابل و دستیابی به تراز فنی بین المللی در پروژه های مهندسی بسیار مهم است.

1. سیستم نامگذاری اصلی بین المللی: "زبان فنی" مبتنی بر سناریو و حرفه ای

1.1 سیستم چینی (GB استاندارد): سلسله مراتبی دقیق "روش منطق مهندسی"

مدل‌های کابل چینی کاملاً از قانون کدگذاری سلسله مراتبی «رسانا-عایق-غلاف داخلی-زره-غلاف بیرونی» پیروی می‌کنند که منطقاً واضح است، تفسیر سریع برای مهندسی آسان است و کاملاً با شبکه برق در مقیاس بزرگ و پروژه‌های ساختمانی سازگار است.

مثال رمزگشایی معمولی: YJV22-0.6/1kV

• YJ: عایق پلی اتیلن متقاطع (XLPE) (Y نشان دهنده XLPE است، J اغلب با مواد عایق همراه است)
• V: غلاف پلی وینیل کلراید (PVC).
• 22: "2" اول نشان دهنده زره نوار فولادی دوتایی است، "2" دوم نشان دهنده غلاف بیرونی PVC است.
• هادی های مسی معمولا حذف می شوند، در حالی که هادی های آلومینیومی با "L" مشخص می شوند (به عنوان مثال، YJLV22)

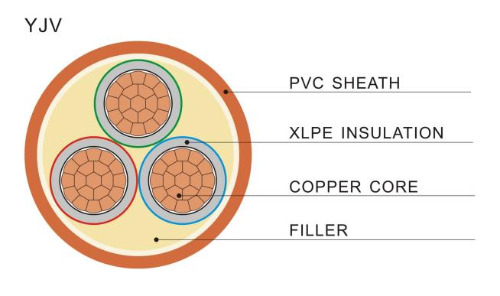

تصویر بالا به وضوح ساختار مقطع معمولی کابل سری YJV را نشان می دهد: هادی مسی، عایق XLPE، پرکننده، غلاف PVC و لایه زره.

1.2 سیستم اروپایی (IEC/VDE): مختصر و کارآمد "روش مخفف مواد"

کشورهای اروپایی ترجیح می دهند از اختصارات مستقیم مواد اصلی با کدهای مختصر استفاده کنند و بر ادغام یکپارچه با مقررات CPR اتحادیه اروپا تأکید کنند.

مثال رمزگشایی معمولی: NA2XY

• N: کابل مطابق با استاندارد (هنجار)
• الف: هادی آلومینیومی
• 2X: عایق پلی اتیلن متقاطع (XLPE) (2X یک شناسه خاص برای XLPE است)
• Y: غلاف پلی وینیل کلراید (PVC) مثال رایج دیگر "H07V-K" است: H نشان دهنده استاندارد هماهنگ شده، 07 درجه ولتاژ 450/750 ولت، V عایق PVC و K برای تثبیت هادی انعطاف پذیر است.

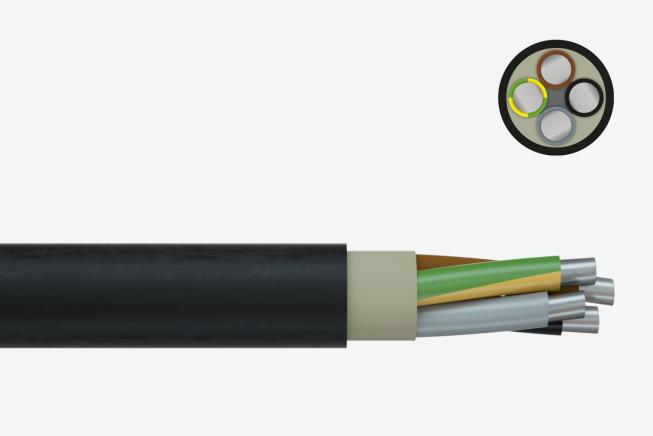

تصویر بالا مقطع و نمودار ساختاری کابل NA2XY را نشان می دهد که ترکیبی کلاسیک از غلاف PVC عایق XLPE با هسته آلومینیومی است.

1.3 سیستم ایالات متحده (UL/NEC): "روش صدور گواهینامه عملکردی" متمرکز بر عملکرد

نامگذاری ایالات متحده بیشتر شبیه یک "برچسب عملکرد ایمنی" است، که به طور مستقیم نشانگرهای کلیدی مانند مقاومت در برابر حرارت و مقاومت در برابر آتش، ارائه مقررات سختگیرانه NEC و سیستم مسئولیت بیمه را منعکس می کند.

مثال رمزگشایی معمولی: THHN

• T: عایق ترموپلاستیک (معمولاً مبتنی بر PVC)
• HH: درجه مقاومت حرارتی بالا (90℃)
• ن: غلاف نایلونی

علاوه بر این، درجه بندی های مقاومت در برابر آتش (مانند CM، CMR، CMP) نیز نشان داده شده است که بر دسترسی به بازار و ایمنی آتش نشانی تأکید می کند.

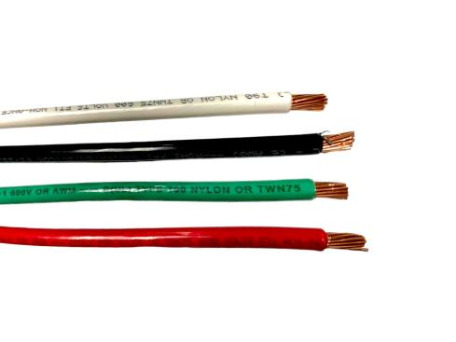

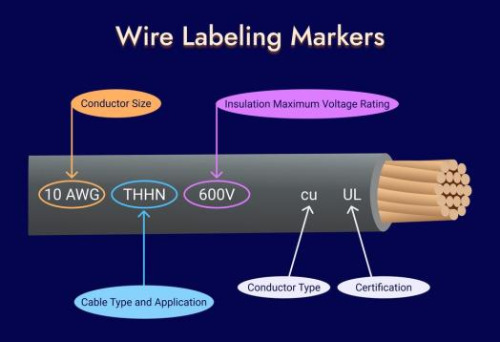

تصویر بالا روش علامت گذاری معمولی و کدگذاری رنگ سیم های THHN را نشان می دهد که شناسایی سریع در محل را تسهیل می کند.

1.4 خاورمیانه و آسیای جنوب شرقی: زمینه های عملی "کاربرد ترکیبی" استانداردهای بین المللی

پروژه‌های خاورمیانه (مانند عربستان سعودی و عراق) اغلب به انطباق دوگانه با IEC و BS/VDE نیاز دارند و دارای الزامات سخت‌گیرانه اضافی برای تاخیر در آتش و مقاومت در برابر دمای بالا هستند. آسیای جنوب شرقی (مانند سنگاپور و ویتنام) از IEC به عنوان طرح اولیه (CP5، TCVN، و غیره) استفاده می کند، و پروژه های سطح بالا اغلب مستقیماً IEC/BS را مشخص می کنند، به ویژه بر ویژگی های کم دود و بدون هالوژن LSZH تأکید می کنند.

2. تفاوت های اساسی: انطباق دقیق با سناریوها و استانداردهای منطقه ای

سیستم چینی: ارائه ریتم مهندسی "تدارکات استاندارد طراحی سریع"، با سطوح سلسله مراتبی واضح و مدیریت دسته ای آسان.

• سیستم اروپایی: ریشه در یک بازار یکپارچه و همسویی نظارتی دارد و کدگذاری مینیمالیستی را دنبال می کند.
• سیستم ایالات متحده: نشات گرفته از بیمه تجاری و فرهنگ حقوقی، با تاکید بر "عملکرد قابل تایید".
• خاورمیانه/آسیای جنوب شرقی: یک زمینه همگرایی استاندارد تحت مدل بین المللی EPC (مهندسی، تدارکات و ساخت و ساز) که نیازمند «چند استانداردسازی» محصولات است.

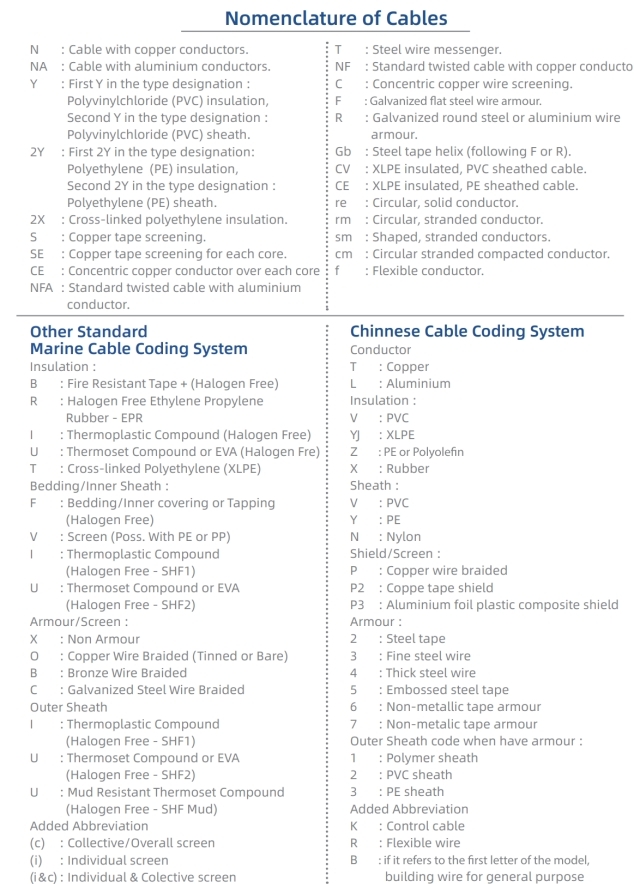

جدول مرجع سریع کدگذاری کابل عمومی:

3. اجتناب از اشتباهات در انتخاب کابل: کابل های Huapu تطبیق دقیق را ارائه می دهد

درک قرارداد نامگذاری تنها قدم اول است. مهمتر از آن، مطابقت کابل با ولتاژ پروژه، محیط نصب، الزامات ایمنی در برابر آتش، بودجه و عوامل دیگر است. توصیه می‌کنیم محصولاتی را که تست کامل نوع و گواهینامه شخص ثالث را پشت سر گذاشته‌اند، اولویت بندی کنید.

ما طیف کاملی از کابل ها، از جمله سیم های خالی را پوشش می دهیم، کابل های برق ، کابل های کنترل و کابل های تخصصی. چه کابل‌های برق سری YJV، کابل‌های کنترل KVV، کابل‌های هالوژن بدون دود WDZ-YJY، کابل‌های مقاوم در برابر شعله ZR-YJV، یا محصولات سفارشی‌سازی‌شده با اشکال مختلف رسانا (دور، فن‌شکل، موجدار)، ما می‌توانیم دقیقاً نیازهای صنایع و ارتباطات مختلف را مطابقت دهیم.

دیگر نگران انتخاب کابل برای پروژه های خود نباشید! Huapu Cables به شما کمک می کند تا مطابقت کامل را پیدا کنید! برای دریافت راه حل انتخاب سفارشی و اجازه دهید کابل های حرفه ای از پروژه های شما محافظت کنند، روی پیوند زیر کلیک کنید.
