مشخصات فنی: قالب‌های کابل برق - راهنمای جامع برای هادی‌های گرد، فشرده (بخش) و پروفیلی (ذوزنقه‌ای)

در مهندسی قدرت و انتخاب کابل، شکل هادی یک عامل حیاتی است که بر عملکرد کابل، ابعاد ساختاری و هزینه‌های پروژه تأثیر می‌گذارد. سازه های هادی مختلف تغییرات قابل توجهی در ضریب پر کردن، قطر بیرونی، استفاده از مواد و روش های نصب نشان می دهند.

اشکال هادی رایج در مهندسی فعلی عبارتند از هادی های گرد , فشرده شده (بخش / کاشی -شکل ) هادی ها ، و هادی های پروفیلی (ذوزنقه ای). . این سند به طور سیستماتیک این ساختارها را تجزیه و تحلیل می کند تا یک مرجع روشن برای طراحان و پرسنل تدارکات ارائه کند.

من چرا فرم های هادی را متمایز کنیم؟

در حالی که هادی ها در درجه اول باید سطح مقطع و الزامات مقاومت را برآورده کنند، مهندسی عملی نیازهای بیشتری دارد:

• شکاف های ساختاری : در کابل های چند هسته ای، شکاف بین هادی ها بر ساختار کلی تاثیر می گذارد.
• قطر بیرونی : ساختار هادی به طور مستقیم بر قطر کلی کابل تاثیر می گذارد.
• راندمان نصب : قطر بیرونی فضای تخمگذار مورد نیاز، اندازه مجرا و سختی ساخت را تعیین می کند.
• بهینه سازی طراحی : انتخاب فرم مناسب یک روش کلیدی برای بهینه سازی طراحی سازه کابل است.
• بهره وری مواد : برای مقاطع متوسط تا بزرگ، شکل هادی اغلب مهمتر از افزودن ساده مواد است.

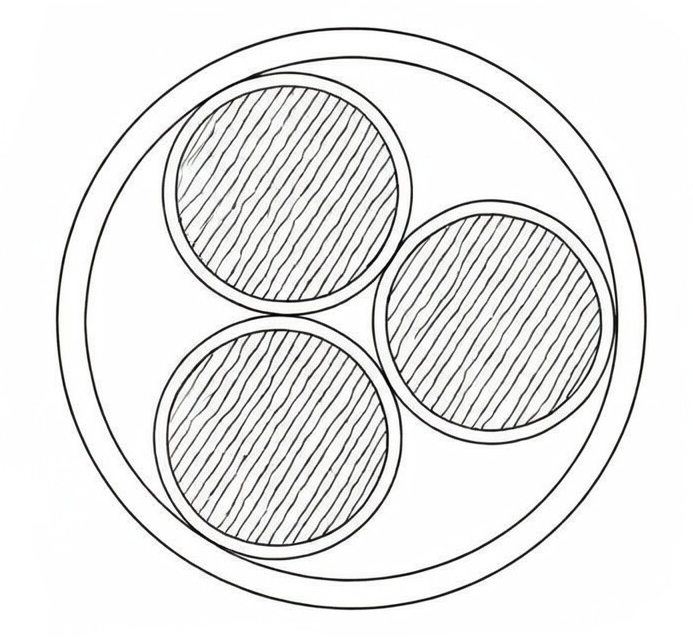

II. هادی های گرد

1. ساخت و ساز:

رایج‌ترین شکل، متشکل از سیم‌های مسی یا آلومینیومی گرد رشته‌ای است که در ساختارهای گرد استاندارد رشته‌ای یا فشرده موجود است.

2. مزایا :

• فرآیند تولید بالغ با طولانی ترین سابقه کاربرد.
• انعطاف پذیری عالی، خم شدن و نصب آسان را تسهیل می کند.
• سازگاری بالا با پایانه های کابل استاندارد.
• همه کاره برای انواع کابل.

3. محدودیت ها:

شکاف های طبیعی بین سیم های گرد منجر به ضریب پر شدن کمتر می شود که منجر به کارایی فضای کمتر و قطر بیرونی بزرگتر در طرح های چند هسته ای می شود.

4. برنامه های کاربردی:

مقطع کوچک تا بزرگ کابل های برق ، سیم های ساختمان، کابل های کنترل/ابزار، و کاربردهای با انعطاف پذیری بالا.

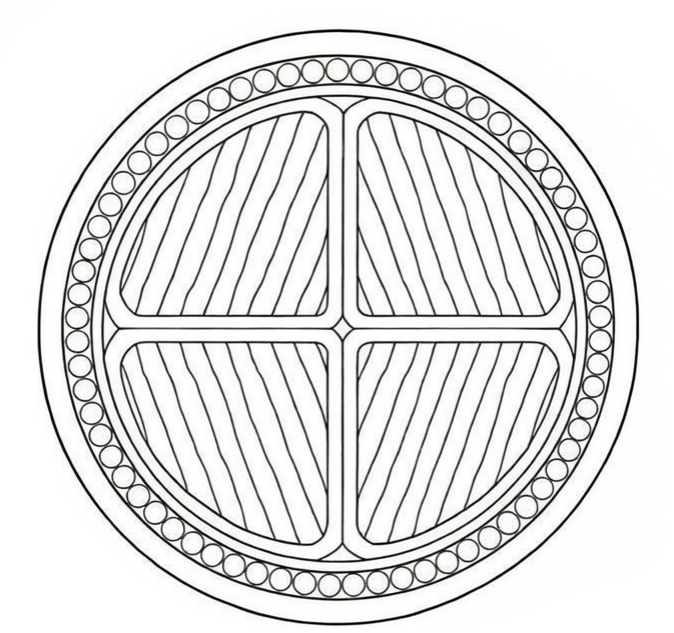

III. فشرده شده (بخش / Tile-shaped) Conductors

1. تعریف:

هادی هایی که با فشار دادن سیم ها به صورت مقطع غیر دایره ای برای افزایش ضریب پر شدن تشکیل می شوند. معمولاً به صورت اشکال بخش یا کاشی مانند دیده می شود.

2. مزایا:

• ضریب پرکننده هادی به طور قابل توجهی بالاتر.
• به طور موثر قطر خارجی کابل را کاهش می دهد.
• حجم مورد نیاز مواد عایق و غلاف را کاهش می دهد.
• فشردگی ساختارهای کابلی چند هسته ای را افزایش می دهد.

نتیجه: تحت یک مقطع، این هادی ها فشرده تر از هادی های گرد هستند.

3. نکات کاربردی:

با توجه به بخش غیر دایره ای، پایانه های خاص یا شکل انتهایی در هنگام خاتمه مورد نیاز است.

4. برنامه های کاربردی:

کابل‌های چند هسته‌ای کم ولتاژ، خطوط لوله توزیع، کابل‌های با سطح مقطع ۳۵ میلی‌متر مربع و بالاتر، و پروژه‌های برق شهری.

IV. هادی های پروفیلی (ذوزنقه ای / شکل دار).

1. ساخت و ساز:

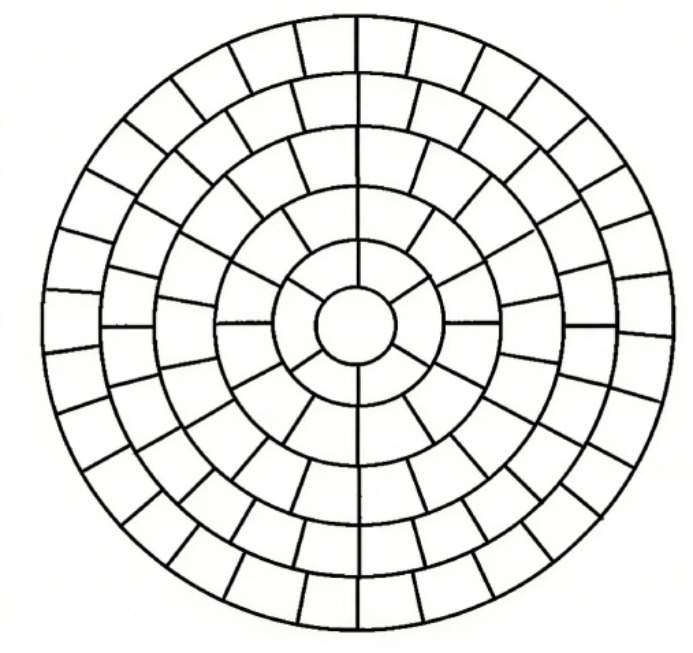

این هادی ها که به عنوان هادی های ذوزنقه ای نیز شناخته می شوند، از رشته های سیم ذوزنقه ای شکل برای تشکیل ساختاری بسیار متراکم از طریق فشار دادن دقیق استفاده می کنند.

2. مزایا:

• بالاترین ضریب پر شدن هادی
• فشرده ترین ساختار کابل.
• کاهش بیشتر قطر بیرونی با حفظ عملکرد الکتریکی.
• استفاده بهینه از مواد فلزی

3. برنامه های کاربردی:

کابل های برق با سطح مقطع متوسط تا بزرگ، ارتقاء شبکه شهری، سیستم های برق صنعتی و پروژه هایی با محدودیت های سخت در قطر و وزن کابل.

V. راهنمای مقایسه و انتخاب

1. جدول مقایسه

2. عملکرد برق و مشاوره انتخاب

• استاندارد برق : صرف نظر از شکل، همه هادی ها الزامات مقاومت DC (به عنوان مثال، IEC 60228) را برای یک مقطع معین برآورده می کنند. انتخاب فرم یک انتخاب بهینه سازی مهندسی است، نه ایمنی الکتریکی.
• مقاطع کوچک : از هادی های گرد برای صرفه جویی و تطبیق پذیری استفاده کنید.
• بخش های چند هسته ای متوسط/بزرگ : هادی های فشرده (بخشی) را برای طراحی بالغ اولویت بندی کنید.
• الزامات فضایی دقیق : از هادی های پروفیلی (ذوزنقه ای) برای حداکثر فشردگی استفاده کنید.
