کابل ناهماهنگ نه تنها عملکرد ضعیفی ندارد بلکه از کار می افتد. عایق هایی که نمی توانند دمای عملیاتی را تحمل کنند در عرض چند ماه کاهش می یابد. یک هادی با اندازه خیلی کوچک باعث افت ولتاژ می شود که به تجهیزات متصل آسیب می رساند. کابل های تجهیزات الکتریکی ستون فقرات فیزیکی هر مدار قدرت و سیگنال هستند و انتخاب مناسب نیازمند درک این است که چه چیزی یک نوع را از دیگری جدا می کند. کابل های تجهیزات الکتریکی چیست؟ کابل‌های تجهیزات الکتریکی اجزای اتصال هدفمندی هستند که توان و سیگنال‌ها را بین دستگاه‌ها در محیط‌های صنعتی، تجاری و مسکونی منتقل می‌کنند. برخلاف کابل‌های انتقال نیرو که برای زیرساخت‌های شبکه ثابت طراحی شده‌اند، کابل‌های تجهیزات الکتریکی برای انعطاف‌پذیری، کنترل دقیق سیگنال و سازگاری با دستگاه‌های کاربر نهایی - از لوازم خانگی گرفته تا ماشین‌آلات کارخانه‌ای خودکار، بهینه‌سازی شده‌اند. آنها از سه لایه هسته تشکیل شده اند: یک هادی (مس یا آلومینیوم) برای جریان جریان، یک لایه عایق (PVC، XLPE یا لاستیک) که مسیر الکتریکی را در بر می گیرد و از آن محافظت می کند، و یک غلاف بیرونی که حفاظت مکانیکی و محیطی را فراهم می کند. هر لایه برای مطابقت با ولتاژ، دما و محیط فیزیکی برنامه مشخص شده است. انواع اصلی و کاربرد آنها پنج دسته اصلی کابل های تجهیزات الکتریکی هر کدام عملکردهای متفاوتی را انجام می دهند: سیم کشی ساختمان برای سیم کشی مسکونی و تجاری - سیم های عایق پی وی سی تک هادی (مانند نوع BV با درجه حرارت 70 درجه سانتیگراد) که در دیوارهای ثابت و تاسیسات مجرای استفاده می شود. آنها مدارهای روشنایی، پریزها و تجهیزات برق عمومی را تامین می کنند. ساخت و ساز ساده هزینه ها را پایین نگه می دارد. سیم های روکش دار برای مسیریابی چند هادی انعطاف پذیر - کابل های چند هسته ای با غلاف بیرونی PVC (به عنوان مثال، نوع RVV)، مناسب برای دستگاه های قابل حمل، سیستم های امنیتی و اتصالات تجهیزات سبک که نیاز به انعطاف پذیری دارند. کابل های کنترل برای اتوماسیون صنعتی - کابل‌های چند هسته‌ای با عایق پلاستیک (مانند نوع KVV) سیگنال‌ها را بین PLC‌ها، حسگرها و محرک‌ها منتقل می‌کنند. معمولاً با ولتاژ 450/750 ولت، با دمای رسانا تا 70 درجه سانتیگراد و شعاع خمشی 6 تا 12 بعدی درجه بندی می شود. کابل های کامپیوتر برای انتقال سیگنال محافظ - کابل‌های محافظ PE (به عنوان مثال، DJYPVPR، DJYP3VP3) با ولتاژ 300/500 ولت، برای ابزارهای الکترونیکی و سیستم‌های جمع‌آوری داده‌ها طراحی شده‌اند که در آن تداخل الکترومغناطیسی باید سرکوب شود. تنظیمات محافظ فردی و کلی بسته به الزامات رد نویز در دسترس هستند. کابل های روکش لاستیکی برای استفاده موبایل و فضای باز - کابل های نوع YC با عایق لاستیکی پروپیلن اتیلن و روکش الاستومری مصنوعی. طراحی شده برای خم شدن مکرر، قرار گرفتن در معرض در فضای باز و استرس مکانیکی - سایت های ساختمانی، ابزارهای قابل حمل و تجهیزات صنعتی که حرکت می کنند. مواد هادی: مس در مقابل آلومینیوم هادی جایی است که جریان در واقع جریان دارد و انتخاب بین مس و آلومینیوم هدایت، وزن، انعطاف پذیری و هزینه را تعیین می کند. اکثر کابل‌های تجهیزات الکتریکی از هادی‌های مسی با خلوص بالا استفاده می‌کنند - تفاوت عملکرد به اندازه‌ای قابل توجه است که قیمت را در تقریباً هر کاربرد تجهیزات توجیه می‌کند. مقایسه هادی مس در مقابل آلومینیوم برای کابل تجهیزات الکتریکی اموال هادی مسی هادی آلومینیومی رسانایی الکتریکی ~ 100٪ IACS ~61٪ IACS وزن سنگین تر ~ 1/3 فندک هزینه مواد بالاتر 30 تا 50 درصد کمتر انعطاف پذیری عالی - برای مسیریابی فشرده مناسب است کمتر انعطاف پذیر، مستعد ترک خوردن در خمیدگی است برنامه معمولی کابل های کنترل، کابل های کامپیوتر، لوازم خانگی خطوط هوایی، انتقال قدرت طولانی مدت برای سیم کشی کنترل، سیگنال و تجهیزات - جایی که انعطاف پذیری و پایانه های قابل اعتماد مهم است - مس انتخاب استاندارد است. هادی های مبتنی بر آلومینیوم برای نصب های بالای سر و مسافت های طولانی که کاهش وزن بر انعطاف پذیری اولویت دارد، مناسب تر هستند. مواد عایق: PVC، XLPE و لاستیک لایه عایق پوشش عملکرد کابل را تنظیم می کند. مشخص کردن مواد نامناسب برای یک محیط عملیاتی یکی از شایع‌ترین دلایل خرابی زودرس کابل است - نه برش گوشه‌ها، بلکه استفاده از ابزار اشتباه. پی وی سی (پلی وینیل کلراید) - محدوده عملیاتی معمولاً 15- تا 70 درجه سانتی گراد است. مقرون به صرفه و به طور گسترده در دسترس، مناسب برای اکثر کاربردهای داخلی تجاری و خانگی. برای فضاهای محدود یا عمومی توصیه نمی شود زیرا PVC در هنگام سوختن بخارات سمی منتشر می کند. در سیم های ساختمان، کابل های روکش دار و سیم های برق عمومی استفاده می شود. XLPE (پلی اتیلن متقاطع) - دمای کار مداوم تا 90 درجه سانتی گراد، با تحمل اتصال کوتاه تا 250 درجه سانتی گراد. استحکام دی الکتریک برتر و مقاومت در برابر رطوبت، آن را به انتخاب ارجح برای کاربردهای صنعتی با تقاضای بالاتر تبدیل می کند. سبک تر از لاستیک با پایداری مکانیکی طولانی مدت بهتر. لاستیک (اتیلن پروپیلن / الاستومر مصنوعی) - انعطاف پذیری عالی را حتی در دماهای پایین حفظ می کند و خمش مکرر و تنش های مکانیکی را کنترل می کند. مواد انتخابی برای تجهیزات قابل حمل، کاربردهای ساخت و ساز و هر کابلی که در حین سرویس حرکت می کند. کابل های روکش لاستیکی برای این شرایط بر اساس طراحی رتبه بندی می شوند، نه تقریبی. استانداردهایی که در واقع مهم هستند ادعاهای انطباق فقط به اندازه استاندارد مورد اشاره مفید هستند. سه نام بیشتر در مشخصات کابل تجهیزات الکتریکی ظاهر می شود و هر کدام چیزی متمایز را پوشش می دهد: IEC 60227 - کابل های عایق PVC را برای ولتاژهای نامی تا 450/750 ولت پوشش می دهد. این استاندارد معیار برای ساخت سیم و کابل تجهیزات سبک در اکثر بازارهای جهانی است. محصولاتی مانند نوع BV با این مشخصات تولید می شوند. IEC 60502-1 برای ساخت و آزمایش کابل برق کم ولتاژ — ساخت، ابعاد و الزامات آزمایشی را برای کابل‌های 1kV و 3kV مشخص می‌کند. این معیار بین المللی شناخته شده برای توزیع ثابت و تاسیسات صنعتی است که در بازارهای اروپا تا آسیای جنوب شرقی پذیرفته شده است. ISO 9001 - برای سیستم مدیریت کیفیت سازنده اعمال می شود، نه خود محصول کابلی. این تأیید می کند که فرآیندهای تولید به طور مداوم کنترل و مستند می شوند - یک شاخص معنادار از قابلیت اطمینان تولید، اما نه جایگزینی برای گواهی های آزمایشی در سطح محصول. هنگام ارزیابی تأمین‌کننده، گزارش‌های آزمایشی را درخواست کنید که به استاندارد و سال ویرایش خاص IEC اشاره می‌کنند (به عنوان مثال، IEC 60227:2007، IEC 60502-1:2021). شماره گواهی بدون گزارش آزمایش قابل ردیابی اطمینان محدودی را ارائه می دهد. رتبه ولتاژ و سطح مقطع هادی باید همیشه در برابر پارامترهای عملکرد سیستم شما تایید شود - تنها از توضیحات کاتالوگ فرض نمی شود. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

در تکامل مراکز داده جهانی به سمت معماری‌های شبکه 100G، 400G و 800G، انتخاب رسانه کابل‌کشی لایه فیزیکی مستقیماً عملکرد و هزینه کل مالکیت (TCO) خوشه‌های محاسباتی را تعیین می‌کند. در توالی فیبر چند حالته (MMF) برای اتصالات کوتاه فواصل، OM4 و OM5 در حال حاضر گسترده ترین و پیشرفته ترین راه حل ها هستند. این مقاله بر اساس تئوری‌های دقیق فیزیک نوری و استانداردهای بین‌المللی، یک مرجع فنی ساختاریافته برای انتخاب رسانه ارائه می‌کند. 1. مکانیسم‌های فیزیکی اصلی و ویژگی‌های پهنای باند OM4 (فیبر چند حالته بهینه شده با لیزر): پهنای باند مودال موثر بسیار بالای آن منحصراً برای طول موج 850 نانومتر (که به 4700 مگاهرتز·کیلومتر می رسد) بهینه شده و الزامی است. از آنجایی که پراکندگی مدال هنگام انحراف از طول موج 850 نانومتر به شدت افزایش می‌یابد، OM4 باید به شدت به اپتیک موازی مکانیسم - افزایش خطی تعداد کانال های فیبر - برای دستیابی به نرخ داده بالاتر. OM5 (فیبر چند حالته پهن باند، WBMMF): بدون به خطر انداختن عملکرد 850 نانومتری، به علاوه حداقل پهنای باند 2470 مگاهرتز·کیلومتر در طول موج 953 نانومتر را الزامی می کند. این طرح با پراکندگی مسطح به طور خاص برای آن طراحی شده است مولتی پلکسی تقسیم طول موج کوتاه (SWDM) و دو جهته (BiDi) انتقال، امکان انتقال بدون تلفات 4 طول موج به طور همزمان در یک فیبر را فراهم می کند و تا 75٪ کاهش فیزیکی در تعداد فیبر را به دست می آورد. 2. مشخصات فنی و شناسایی های کلیدی شاخص های فنی کلیدی فیبر OM4 / OM4 فیبر OM5/OM5 (WBMMF) استانداردهای بین المللی TIA-492AAAD TIA-492AAAE، IEC 60793-2-10 رنگ ژاکت (TIA-598-C) آبی/اریکا ویولت سبز لیمویی منبع نور بهینه شده هسته 850 نانومتر VCSEL 850nm-953nm VCSEL / SWDM پهنای باند 850 نانومتری EMB / 850 نانومتری EMB 4700 مگاهرتز· کیلومتر 4700 مگاهرتز· کیلومتر پهنای باند 953 نانومتری EMB / 953 نانومتری EMB (تعریف نشده) 2470 مگاهرتز· کیلومتر 3. محدودیت های فاصله انتقال (بر اساس پروتکل های شبکه) تحت سرعت‌های اترنت و فناوری‌های مدولاسیون مختلف، عملکرد انتقال هر دو فیبر تفاوت‌های سناریویی ویژه‌ای را نشان می‌دهد. 10G تا 100G موازی تک طول موج (به عنوان مثال، 100GBASE-SR4): حداکثر فواصل انتقال برای هر دو OM4 و OM5 یکسان است و سقف آن در 100 متر است. استقرار OM5 در این سناریوی استاندارد اصلی هیچ سود فنی قابل توجهی را به همراه ندارد. 100G چندموجی چندگانه (به عنوان مثال، 100G SWDM4 / 100G SRBD): در مواجهه با سیگنال های با طول موج بلند، OM4 به دلیل فروپاشی پهنای باند به 100 متر محدود می شود، در حالی که OM5 با تکیه بر قابلیت های جبران پهنای باند خود، با موفقیت این محدودیت را تا 150 متر افزایش می دهد. عصر 400G و 800G (مدولاسیون PAM4): تحت موازی تک طول موج SR8 در پروتکل، محدودیت‌های فیزیکی به شدت فشرده می‌شوند و فاصله OM4 و OM5 را به محدوده 50-100 متر کاهش می‌دهند. با این حال، تحت مالتی پلکسی با طول موج دوگانه 400GBASE-SR4.2 پروتکل، OM4 به 100 متر محدود شده است، در حالی که OM5 نه تنها فاصله قابل استفاده را به 150 متر برمی گرداند، بلکه نیاز هسته کابل را به 8 هسته نیز نصف می کند. 3. TCO و توصیه های استقرار مهندسی l به منطقه مقرون به صرفه OM4 (دسترسی کوتاه استاندارد) پایبند باشید برای اکثر مراکز داده سازمانی مرسوم و توپولوژی‌های شبکه‌ای کاملاً زیر 100 متر، اتخاذ رویکرد «کابل نواری فرستنده گیرنده SR4/SR8 کم‌هزینه OM4» CAPEX اولیه بسیار کمتری نسبت به راه‌حل OM5 WDM دارد که آن را به انتخاب TCO بهینه تبدیل می‌کند. علاوه بر این، معماری موازی OM4 کاملاً از الزامات سوئیچ پورت Breakout پشتیبانی می کند. l از OM5 برای پیشرفت های استراتژیک (تراکم بالا و ارتقاء قدیمی) استفاده کنید OM5 ROI فوق‌العاده بالایی را در دو سناریو سفت و سخت ارائه می‌کند: اول، ارتقاء نسلی بدون کابل برای شبکه‌های قدیمی، استفاده از فیبرهای دوطرفه و ماژول‌های SWDM4 برای دستیابی به جهش ظرفیت در محل، و اجتناب از هزینه‌های نجومی کابل‌کشی مجدد. دوم، خوشه‌های محاسباتی هوش مصنوعی با چگالی بالا، کاهش حجم کابل‌های ستون فقرات به میزان 4 تا 8 برابر، آزاد کردن فضای با ارزش رک، رفع انسداد جریان هوای سرور، و کاهش شدید OPEX. سوالات متداول س: در شبکه های با چگالی بالا ToR، آیا OM5 جفت شده با فرستنده گیرنده SWDM می تواند به Port Breakout برای اتصال چندین سرور مستقل دست یابد؟ پاسخ: خیر فناوری WDM چندین طول موج را به یک فیبر فیزیکی یکسان تبدیل می‌کند، که نمی‌توان آن‌ها را به طور غیرفعال به سرورهایی در مکان‌های فیزیکی مختلف تبدیل کرد. اگر نیاز به خروج پورت با چگالی بالا باشد، فیبر موازی سنتی OM4 تنها راه حل قابل دوام باقی می ماند. س: چرا استانداردها تغییر رنگ ژاکت بیرونی OM5 را به سبز لیمویی الزامی می کنند؟ A: در اتاق‌های سرور با تراکم بالا که ده‌ها هزار پچ‌کورد را در خود جای داده‌اند، رنگ سبز لیمویی بسیار قابل تشخیص این اطمینان را می‌دهد که کارکنان عملیاتی می‌توانند آن را کاملاً از رنگ آبی OM3/OM4 متمایز کنند و زمان ردیابی کابل را به‌طور قابل‌توجهی کاهش می‌دهد و خطر قطع تصادفی کار را کاهش می‌دهد. س: آیا OM5 هنگام استقرار اترنت فوق‌سرعت 400G یا 800G اجباری است؟ ج: اجباری نیست. بستگی به مسیر تکنولوژی فرستنده گیرنده دارد. تحت پروتکل های تک کانالی انباشته SR8، هر دو فاصله OM4 و OM5 به 50-100 متر کاهش می یابد. تنها زمانی که از پروتکل‌های دوطرفه چندموجی مانند SR4.2 استفاده می‌شود، مزیت پهنای باند OM5 فعال می‌شود و به 50% دسترسی بیشتر در مقایسه با OM4 دست می‌یابد.

خانه‌های هوشمند مدرن از دستگاه‌های منفرد به هماهنگی عمیق اکوسیستم کل خانه تکامل یافته‌اند. معماری سیم کشی اساسی سیستم روشنایی، پایداری، مقیاس پذیری و ایمنی شبکه را تعیین می کند. خطاهای سیم کشی به راحتی می تواند منجر به هزینه های هنگفت نگهداری در آینده شود. این مقاله یک تفکیک اساسی از دستورالعمل های سیم کشی روشنایی هوشمند بر اساس منطق مهندسی واقعی و استانداردهای بین المللی برق ارائه می دهد. 1. پروتکل های ارتباطی و معماری توپولوژی KNX و جداسازی فیزیکی در روشنایی هوشمند درجه زیرساخت، KNX از یک کابل جفت پیچ خورده سبز اختصاصی استفاده می کند که انتقال داده ها را از شبکه 220 ولت به طور کامل جدا می کند. معماری غیرمتمرکز آن به این معنی است که میزبان مرکزی واحدی وجود ندارد. هیچ شکست گره ای کل شبکه را فلج نمی کند و قابلیت اطمینان بسیار بالایی را ارائه می دهد. پروتکل دیجیتال DALI در مقایسه با افت ولتاژ و مسائل مربوط به سوسو زدن که در کم نور آنالوگ 0-10 ولت رایج است، پروتکل DALI یک ارتباط دیجیتال دو طرفه واقعی است. طبق استاندارد IEC 62386-101، افت ولتاژ DC بین هر دو دستگاه در باس DALI نباید از 2VDC بیشتر شود و حداکثر فاصله تا منبع تغذیه نباید از 300 متر تجاوز کند. 2. مشخصات اصلی برای سیم کشی ولتاژ بالا سیم کشی "بدون خنثی" را به طور کامل رها کنید سوئیچ های سنتی فقط سیم برق را کنترل می کنند. اگر سوئیچ هوشمند فاقد سیم خنثی باشد، باید به مکانیزم برق آماده به کار «بدون خنثی» آسیب‌دیده تکیه کند که باعث ایجاد پدیده‌های کشنده و دوره‌ای LED «سوسو زدن» یا «نور شبح» می‌شود. علاوه بر این، حداکثر بارهای "بدون خنثی" معمولاً به حدود 800 وات محدود می شود که بسیار کمتر از 2500 وات سوئیچ های معمولی نول. در پروژه های جدید یا نوسازی، یک سیم خنثی مستقل باید در تمام جعبه های اتصال نصب شود . جعبه های اتصال عمیق 60 میلی متری پانل های هوشمند در حین کار با بار کامل گرمای قابل توجهی تولید می کنند و باید پایانه های سیم کشی بیشتری را در خود جای دهند. جعبه های 50 میلی متری سنتی به راحتی تحت فشار باعث آسیب عایق می شوند که به طور بالقوه منجر به خاموش شدن حرارتی یا آتش سوزی می شود. به شدت توصیه می شود از جعبه های پی وی سی با ظرفیت بزرگ 60 میلی متری استفاده کنید که دارای بالاترین گواهینامه ضد شعله UL 94 V-0 هستند. خنثی های مشترک را اکیدا ممنوع کنید اختلاط سیم‌های خنثی از مدارهای مختلف می‌تواند باعث شود که خنثی‌ای که ظاهراً ایمن است، ولتاژ برگشتی کشنده را حمل کند، اگر یک بریکر اشتباهاً در حین تعمیر و نگهداری چرخانده شود و منجر به شوک الکتریکی شدید شود. علاوه بر این، باعث عدم تعادل شدید جریان می‌شود و باعث خاموش شدن مکرر سوئیچ محافظت از نشتی جعبه توزیع می‌شود و سیستم هوشمند را فلج می‌کند. 3. فناوری درایور DC ولتاژ پایین ولتاژ ثابت (CV): مناسب برای نوارهای LED انعطاف پذیر، با استفاده از معماری سیم کشی موازی. مزیت: از برش و اتصال تصادفی در محل پشتیبانی می کند. عیب: به شدت توسط افت ولتاژ خط محدود شده است و انتهای نوارهای بلند را تیره و زرد می کند. جریان ثابت (CC): مناسب برای نورافکن های ضد تابش با قدرت بالا که نیاز به اتصال فیزیکی سری دارند. به طور کامل از فرسودگی ناشی از حرارت LED جلوگیری می کند و تأثیر افت ولتاژ در فواصل طولانی را از سطح فیزیکی حذف می کند و از یکنواختی روشنایی مطلق از انتها به انتها اطمینان می دهد. 4. کنترل بن بست ها و حالت جدا شده هنگامی که کاربر یک سوئیچ دیواری هوشمند فیزیکی را برای قطع برق فشار می دهد، تراشه ارتباطی ادغام شده در داخل لامپ هوشمند سقفی RGBW فوراً برق را از دست می دهد و مجبور به آفلاین می شود. این باعث می شود که برنامه موبایل یا دستیار صوتی کاملاً کنترل خود را از دست بدهد و حتی می تواند باعث شود توپولوژی شبکه مش بی سیم کل خانه به طور مداوم از بین برود. راه حل نهایی: جداسازی نرم افزار اجباری "حالت جدا" را در قسمت پشتی دستگاه فعال کنید. رله فیزیکی کنترل کننده ولتاژ بالا در داخل سوئیچ به طور دائم در حالت هدایت "بسته" قفل می شود و اطمینان حاصل می کند که منبع تغذیه هرگز قطع نمی شود. اعمال دکمه های فیزیکی به دستورات دیجیتالی خالص تبدیل می شوند که به مغز سیستم ارسال می شوند. این راه حل "همیشه روشن" به برچسب های هشدار بسیار قابل مشاهده در جعبه توزیع نیاز دارد تا از برق گرفتگی تصادفی در هنگام تعویض لامپ جلوگیری شود. سوالات متداول Q1: آیا سیم های سیگنال ولتاژ پایین و خطوط برق فشار قوی می توانند مجرای مشابهی داشته باشند؟ الف: مطلقا نه. میدان مغناطیسی متناوب و نوسانات گذرا ولتاژ بالا باعث تداخل شدید الکترومغناطیسی (EMI) می شود که مستقیماً منجر به از دست دادن بسته داده یا خرابی کنترل در شبکه ولتاژ پایین می شود. استانداردهای بین المللی حداقل فاصله موازی 30 سانتی متر (12 اینچ) را الزامی می کند. اگر عبور اجتناب ناپذیر است، آنها باید عمود بر زاویه 90 درجه عبور کنند. Q2: چرا چراغ‌های LED هوشمند حتی پس از خاموش شدن کم سوسو می‌زنند؟ الف: این معمولاً به دلیل سوئیچ های هوشمند "بدون خنثی" به خطر افتاده است. در حالت خاموش، آنها از یک مدار بای پس برای کشیدن یک جریان کوچک از طریق لامپ برای برق استفاده می کنند. بارها در خازن LED تا آستانه رسانایی جمع می شوند، نور ساطع می کنند و سپس خاموش می شوند و تکرار می شوند تا پدیده سوسو زدن یا "نور شبح" را تشکیل دهند. Q3: بزرگترین خطر ایمنی هنگام خرید بین مرزی یا استفاده از ماژول های رله ارزان چیست؟ الف: عدم دریافت گواهینامه های ایمنی قانونی محلی (مانند IEC/CE، UL، CCC) یا عدم تطبیق گیج سیم با درجه جریان اسمی. اگر یک ماژول جریان کوچک به یک بار پرقدرت متصل شود، کنتاکت‌ها به سرعت گرم و اکسید می‌شوند و پیری حرارتی و از هم پاشیدگی مواد عایق را تسریع می‌کنند و در نهایت باعث فرسودگی تجهیزات یا حتی آتش‌سوزی می‌شوند.

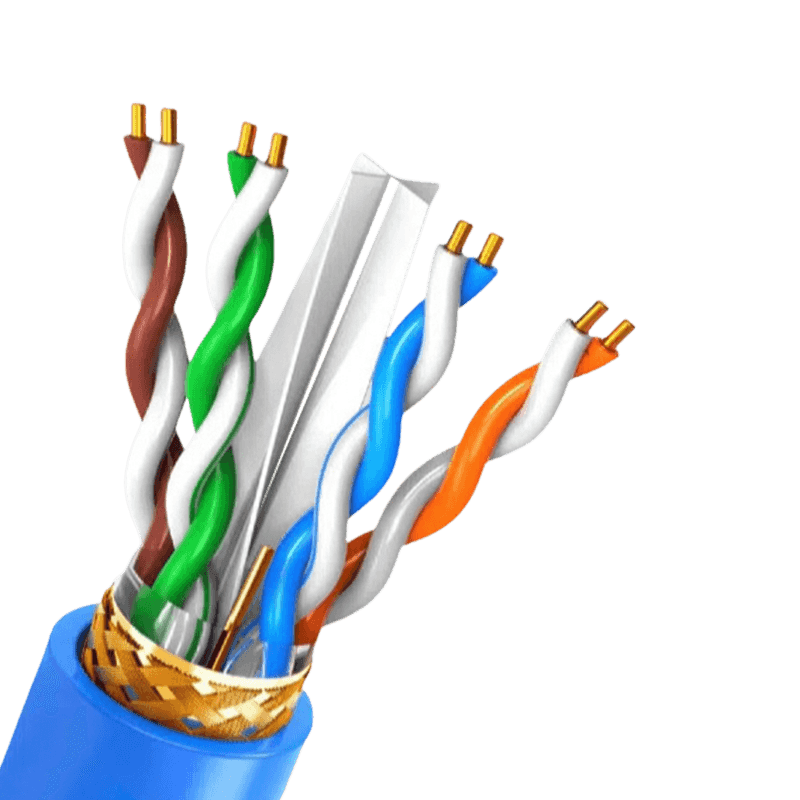

انتخاب حق کابل های ارتباطی اساساً در مورد متعادل کردن سرعت داده، فاصله و تداخل محیطی هستند. مهم ترین نکته این است کابل‌های جفت تابیده محافظ (STP) و کابل‌های فیبر نوری بالاترین یکپارچگی داده را در محیط‌های پر سر و صدا ارائه می‌دهند. ، در حالی که جفت پیچ خورده بدون محافظ (UTP) یک راه حل مقرون به صرفه برای شبکه های اداری استاندارد باقی مانده است. از دست دادن سیگنال و تداخل دشمنان اصلی انتقال داده قابل اعتماد هستند و انتخاب صحیح هادی مستقیماً نتایج عملکرد را تعیین می کند. نقش حیاتی مواد رسانا مواد مورد استفاده برای هادی ها نقطه شروع عملکرد هر کابل است. در حالی که مس استاندارد است، نوع خاص مس رسانایی و دوام فیزیکی را تعریف می کند. مس خالی: بالاترین رسانایی و انعطاف پذیری را ارائه می دهد. به دلیل مقاومت کم آن که افت ولتاژ و کاهش سیگنال را در طول دوره های طولانی مدت به حداقل می رساند، معیاری برای انتقال داده در مسافت های طولانی است. مس کنسرو شده: یک جایگزین عملی که در آن اکسیداسیون یک تهدید است. پوشش قلع از هسته مس محافظت می کند اما مقاومت را کمی افزایش می دهد. این ماده اغلب در تنظیمات صنعتی یا محیط‌های با رطوبت بالا مشخص می‌شود، زیرا از خوردگی هادی جلوگیری می‌کند که می‌تواند نقطه‌ای از خرابی ایجاد کند که سیگنال‌ها را تخریب می‌کند. آلومینیوم با روکش مس (CCA): یک گزینه بودجه که خطرات قابل توجهی را به همراه دارد. هادی های CCA مقاومت DC بالاتری دارند که منجر به تضعیف سیگنال بیشتر می شود. آنها همچنین از انعطاف پذیری ضعیف رنج می برند و تحت فشار مکانیکی مستعد شکستن هستند. نصب‌هایی که از CCA برای داده‌های با فرکانس بالا استفاده می‌کنند، اغلب عملکرد نامنظم و کاهش اتصال را مشاهده می‌کنند. تنظیمات محافظ برای یکپارچگی سیگنال Screening و Shielding اصطلاحات قابل تعویض نیستند. هر پیکربندی نوع خاصی از تداخل الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) را حل می کند. انتخاب سپر اشتباه برای محیطی پر از موتور، ژنراتور یا نور فلورسنت می تواند شبکه را فلج کند. نوع محافظ ساختار طراحی کاربرد اولیه F/UTP (فویل) روکش فویل آلومینیومی تکی در برابر EMI فرکانس بالا در مجرا محافظت می کند S/FTP (بافته و فویل) قیطان کلی به علاوه فویل جداگانه در هر جفت حداکثر امنیت برای مراکز داده و سرعت 10G SF/UTP (بافته و فویل) پوشش کلی دو برابر با قیطان و فویل محیط های صنعتی سخت با EMI فرکانس پایین مقایسه طرح های محافظ رایج و موارد استفاده بهینه از آنها. برای نصب موازی با خطوط برق، فویل پوشش لازم را فراهم می کند. با این حال، برای انعطاف پذیری و رد نویز با فرکانس پایین، یک قیطان ضروری است. اتصال زمین نامناسب در نقطه پایانی بیشتر سپرها را کاملاً بی اثر می کند و سپر را به آنتن تبدیل می کند تا مانع. مواد ژاکت و رتبه بندی ایمنی در برابر آتش ژاکت بیرونی بیشتر از نگه داشتن هادی ها در کنار هم انجام می دهد. ترکیب آن تعیین می کند که کابل می تواند به طور قانونی و ایمن طبق کدهای آتش نشانی نصب شود. استفاده از یک ژاکت درجه پایین در یک فضای نگهداری هوا می تواند دود سمی تولید کند و باعث گسترش سریع شعله شود. پلنوم (CMP): ساخته شده از PVC کم دود یا پلیمرهای فلوئوردار. کابل‌های دارای رتبه‌بندی Plenum در طبقات مرتفع و مناطق با گردش هوای اجباری اجباری هستند زیرا در برابر احتراق مقاومت می‌کنند و کمترین هالوژن سمی را هنگام قرار گرفتن در معرض آتش منتشر می‌کنند. رایزر (CMR): برای جلوگیری از حرکت عمودی آتش بین طبقات طراحی شده است. این ژاکت ها معمولاً مبتنی بر پی وی سی هستند و در فضاهای غیر پلنوم عملکرد آتش گیر قابل اعتمادی را ارائه می دهند. LSZH (هالوژن کم دود صفر): در فضاهای با تهویه ضعیف مانند زیردریایی‌ها، تونل‌ها و انبارهای داده مورد نیاز است. هنگام سوختن، ژاکت به جای اسید هیدروکلریک خورنده، بخار آب آزاد می کند و به طور همزمان از ریه های انسان و تجهیزات الکترونیکی حساس محافظت می کند. رتبه بندی دسته ها و ظرفیت پهنای باند رتبه بندی "Cat" که بر روی کابل مسی حک شده است، پهنای باند فرکانسی را که می تواند بدون شکست در تست تداخل حمل کند، مشخص می کند. عدم تطابق بین رتبه بندی کابل و سخت افزار شبکه به طور مستقیم استانداردهای کانال را نقض می کند و باعث ارسال مجدد می شود که توان عملیاتی موثر را به نصف کاهش می دهد. ساخت و ساز فیزیکی برای فرکانس های بالا کابل های با رتبه بالاتر مانند Cat6A اغلب دارای یک شبکه متقاطع وب فیزیکی هستند که چهار جفت پیچ خورده را جدا می کند. این ساختار هندسه پیچش را تحت تنش مکانیکی حفظ می کند. بدون اسپلاین یا پیچش محکم برای رد تداخل بیگانه، جفت شدن سیگنال بین کابل‌های مجاور در سینی‌های کابل بزرگ اتفاق می‌افتد و باعث از دست رفتن بسته در سرعت‌های بیش از 1 گیگابیت در ثانیه می‌شود. هادی های جامد در مقابل هادی های رشته ای انتخاب بین مس جامد و رشته ای به جای کیفیت سیگنال، به دلیل فاصله و انعطاف پذیری تعیین می شود. هادی های جامد تلفات ورودی کمتری دارند ، آنها را به تنها انتخاب برای پیوندهای دائمی با وسعت 90 متر یا بیشتر تبدیل می کند. هادی های رشته ای، در حالی که انعطاف پذیرتر هستند، 20 تا 50 درصد تضعیف بالاتری در هر متر نشان می دهند. این باعث می‌شود کابل‌های پچ رشته‌ای برای اتصالات کوتاه تجهیزات نزدیک قفسه ایده‌آل باشند، اما اگر برای سیم‌کشی ساختمان استفاده شوند، منبع خرابی هستند. انتقال فیبر نوری: فاصله بدون تداخل هنگامی که فاصله از 100 متر بیشتر شود، یا داده ها از مناطقی با تداخل فرکانس رادیویی شدید عبور کنند، مس به یک بدهی تبدیل می شود. کابل های فیبر نوری این مشکلات را به طور ذاتی حل می کنند. در یک مرکز کنترل موتور صنعتی معمولی، کابل‌کشی مسی می‌تواند به عنوان یک آنتن انگلی عمل کند و ولتاژهایی را القا کند که گیرنده‌های نقطه پایانی را سرخ می‌کند. در مقابل، الیاف شیشه، فوتون‌ها را منتقل می‌کنند - نه الکترون‌ها - و آنها را در برابر حلقه‌های زمین و نوسانات ولتاژ مصون می‌سازند. چند حالته در مقابل تک حالته تمایز مهم در قطر هسته و انتشار نور نهفته است. فیبر چند حالته، با استفاده از یک لیزر ساطع کننده سطح حفره عمودی 850 نانومتری، از پراکندگی مودال رنج می برد که فاصله موثر در حدود 550 متر را برای اترنت 10 گیگابیتی محدود می کند. فیبر تک حالته، با هسته 9 میکرونی و لیزرهای 1310 یا 1550 نانومتری، فواصل بیش از 40 کیلومتر را پشتیبانی می کند. مبادله هزینه به طور قابل توجهی تغییر کرده است: فیبرهای چند حالته پهن باند جدید به طور موثر پیوندهای مرکز داده کوتاه‌مدت را مدیریت می‌کنند، اما شیشه تک حالته اکنون برای ستون فقرات دانشگاه به رشد پهنای باند مقاوم در آینده بدون جایگزینی کارخانه فیزیکی ترجیح داده می‌شود. رویه های نصب بر عملکرد تأثیر می گذارد مشخصات عملکرد کابل تنها در صورتی معتبر است که تکنیک های نصب، هندسه فیزیکی هادی ها را حفظ کند. کابلی که با نیروی بیش از حد کشیده می‌شود، جفت‌های مس را کشیده و امپدانس را تغییر می‌دهد و افت برگشتی ایجاد می‌کند. پیچ خوردگی ها و خمیدگی های محکم، به ویژه در جفت پیچ خورده بدون محافظ، فاصله بین هادی ها و سرعت پیچش را تغییر می دهند، که مستقیماً تداخل را در نقطه تغییر شکل افزایش می دهد. مسیر کابل به همان اندازه مهم است. عبور از بالاست های نور فلورسنت در فواصل موازی نزدیک باعث ایجاد نویز ولتاژ بر روی جفت ها می شود. در محیط های با ولتاژ بالا، نگه داشتن کابل های ارتباطی حداقل 12 اینچ از مدارهای برق، از کوپلینگ القایی جلوگیری می کند. برای فیبر، نگرانی اولیه نصب فراتر از حداقل شعاع خمش است. پیچ خوردگی شدید 90 درجه در یک فیبر شیشه ای باعث ایجاد یک ریزشکستگی یا شرایطی می شود که در آن نور از رابط پوششی هسته فرار می کند و باعث ایجاد خسارت غیرقابل جبران می شود که پیوند را برای تجهیزات آزمایش نامرئی می کند.

نمای کلی با رشد تصاعدی زیرساخت های دیجیتال، انتخاب مواد کابلی اکنون به شدت شامل سم شناسی محیطی و هزینه کل مالکیت (TCO) می شود. انتقال از پلی وینیل کلراید (PVC) به هالوژن کم دود صفر (LSZH) یک روند مهندسی برگشت ناپذیر است. 1. داده های ریزشیمیایی و تولیدی پلی وینیل کلراید (PVC): این پلیمر حاوی تقریباً 56٪ کلر است که برای مقاومت در برابر شعله به جذب رادیکال های آزاد شیمیایی متکی است. اکستروژن در دمای 70 تا 90 درجه سانتی گراد بسیار کارآمد انجام می شود، اما فرمول ها باید از فلزات سنگین و نرم کننده ها برای انعطاف پذیری استفاده کنند. هالوژن کم دود صفر (LSZH): از پلی اولفین های بدون هالوژن (XLPE، PP، EVA) با 50 تا 70 درصد مواد بازدارنده شعله معدنی مانند ATH استفاده می کند. از آنجایی که ATH در دمای 200 درجه سانتیگراد تجزیه می شود، تولید به کنترل دقیق دما و اکستروژن با سرعت پایین و گشتاور بالا نیاز دارد. 2. رفتار آتش سوزی و خوردگی ثانویه خطر PVC: تحت تنش حرارتی، PVC تا 28٪ گاز سمی HCl آزاد می کند. این گاز با رطوبت مخلوط می شود و آئروسل های اسید هیدروکلریک را تشکیل می دهد و باعث "خوردگی ثانویه" فاجعه بار برای مادربردهای حساس سرور می شود. این دود سیاه متراکم (تراکم بیش از 400٪) تولید می کند و خطر سنتز دیوکسین های بسیار سمی (POPs) را در طی دود شدن در دمای پایین (80 درجه سانتیگراد تا 230 درجه سانتیگراد) ایجاد می کند. مزیت LSZH: LSZH انتشار HCl را کاملاً زیر 0.5٪ کنترل می کند و برای آزاد کردن بخار آب به واکنش های فیزیکی گرماگیر متکی است. این امر تراکم دود را تا بیش از 80% کاهش می دهد، خوردگی اسیدی را کاملاً از بین می برد و خطر تولید دیوکسین را به صفر می رساند. 3. LCA Paradox & Carbon Footprint پارادوکس ردپای کربن: پی وی سی سنتی دارای ردپای کربن از گهواره تا گور ~7.83 کیلوگرم CO2-eq/kg است. با کمال تعجب، LSZH مبتنی بر فسیل های سنتی به دلیل انرژی عظیم مورد نیاز برای استخراج 70 درصد پرکننده های معدنی و اکستروژن پیچیده، می تواند از این مقدار فراتر رود. راه حل مبتنی بر زیست: نسل بعدی LSZH این پارادوکس را از بین می برد. با استفاده از 100٪ روغن کرچک تجدیدپذیر (PA11) و انرژی سبز، ردپای به شدت به 1.3 کیلوگرم CO2-eq/kg فشرده می شود و به اهداف خالص صفر واقعی دست می یابد. 4. مقررات و اقتصاد TCO مهلت رعایت: RoHS 3 به شدت سرب ( تجزیه و تحلیل TCO: کابل های LSZH 15 تا 30 درصد حق بیمه هزینه واحد را دارند. با این حال، کابل ها کمتر از 1٪ از کل سرمایه گذاری های مرکز داده را نشان می دهند. انتخاب LSZH یک "بیمه نامه دائمی" اقتصادی در برابر تخریب سخت افزار و خرابی است که باعث ایجاد CAGR در بازار جهانی 6.5٪ می شود. سوالات متداول Q1: چرا بازیافت LSZH از نظر مکانیکی سخت تر از PVC است؟ A : نسبت پرکننده معدنی 70% LSZH سیالیت مذاب پلیمر را از بین می برد. علاوه بر این، LSZH سطح بالا اغلب از اتصال عرضی پرتوی الکترونی یا سیلانی استفاده می کند و آن را به یک ماده ترموست با شبکه سه بعدی تبدیل می کند که به سادگی قابل ذوب مجدد نیست. Q2: آیا قوانین برچسب گذاری جدیدی برای PVC بازیافتی وجود دارد؟ A : بله. تا ماه مه 2026، دستورالعمل های اتحادیه اروپا حکم می کند که پی وی سی سفت و سخت بازیافتی حاوی سرب ≥0.1٪ باید دارای برچسب های هشدار بسیار قابل مشاهده باشد و استفاده نهایی آن به شدت محدود خواهد شد.
