سیم های روکش دار برای جلوگیری از آتش سوزی الکتریکی و خطرات شوک در ساختمان های مدرن ضروری هستند زمانی که به درستی نصب شود، سیم های روکش دار خطر اتصال کوتاه را بیش از 70 درصد در مقایسه با سیم‌کشی تک هسته‌ای بدون محافظ . لایه عایق بیرونی آنها نه تنها در برابر آسیب های مکانیکی محافظت می کند بلکه یک مسیر زمینی پیوسته را نیز فراهم می کند. برای کاربردهای مسکونی و تجاری سبک، استفاده از کابل‌های روکش دار مانند سازه‌های ژاکت‌دار دوقلو یا زمینی مشابه، یک راه مستقیم و مطابق با کد برای دستیابی به توزیع الکتریکی ایمن‌تر است. سیم های روکش دار چیست و چه تفاوتی با هادی های لخت یا تک عایق دارند یک سیم روکش دار شامل دو یا چند هادی حامل جریان عایق شده (فاز و خنثی) به اضافه یک هادی زمین لخت یا عایق شده است که همگی در داخل یک غلاف بیرونی PVC، لاستیک یا LSZH (هالوژن کم دود صفر) محصور شده اند. تفاوت اصلی: سیم های تک عایق تنها یک لایه عایق در هر هادی دارند و معمولاً در داخل کانال ها یا ترانک اجرا می شوند. کابل های روکش دار حفاظت مکانیکی و عایق را در یک مجموعه ترکیب می کنند و نیاز به مجرای اضافی در مکان های خشک و محافظت شده را از بین می برند. به عنوان مثال، یک کابل روکش دار استاندارد 2.5 میلی متر مربعی که در مدارهای سوکت 13A استفاده می شود، می تواند نیروی کششی تا سقف را تحمل کند. 200 نیوتن در حین نصب بدون آسیب رساندن به عایق داخلی، در حالی که یک سیم تک عایق با سطح مقطع یکسان برای دستیابی به حفاظت مکانیکی مشابه نیاز به مجرای دارد. مزایای ایمنی حیاتی: بازدارندگی آتش و جلوگیری از شوک الکتریکی سیم های روکش دار مدرن بر اساس استانداردهای IEC 60332-1 یا استانداردهای مشابه از نظر مقاومت در برابر شعله درجه بندی می شوند. در یک آزمون کنترل شده، الف کابل روکش PVC در عرض 60 ثانیه خاموش می شود پس از حذف شعله مشعل، در حالی که سیم های ترموپلاستیک بدون غلاف به سوزاندن و چکیدن ذرات شعله ور ادامه دادند. غلاف بیرونی همچنین به عنوان یک مانع در برابر تماس تصادفی عمل می کند. داده‌های گزارش‌های حوادث الکتریکی نشان می‌دهد که خانه‌هایی که به طور کامل با کابل‌های روکش دو عایق سیم‌کشی شده‌اند 82 درصد کمتر ضربه های ناشی از خرابی عایق در مقایسه با کسانی که از سیم های تک عایق در مجرا استفاده می کنند. راهنمای انتخاب: تطبیق انواع سیم های روکش دار با کاربردهای دنیای واقعی انتخاب مواد غلاف یا اندازه هادی اشتباه منجر به خرابی زودرس می شود. در زیر یک جدول عملی بر اساس محیط های معمول نصب و الزامات بار آورده شده است. توجه داشته باشید که همه مقادیر دمای محیط را 30 درجه سانتیگراد و هادی های مسی (متداول ترین ماده برای سیم های روکش دار) فرض می کنند. جدول 1: انواع سیم غلاف توصیه شده بر اساس کاربرد و محیط منطقه برنامه اندازه هادی (mm²) نوع غلاف حداکثر جریان (A) مدارهای روشنایی (داخل خشک) 1.0 یا 1.5 پی وی سی (70 درجه سانتیگراد) 11 - 16 پریز پریز (خانگی) 2.5 PVC یا LSZH 20 - 27 اجاق گاز / HVAC (ثابت) 6.0 یا 10 پی وی سی یا لاستیک 32 - 63 مکان های بیرونی / مرطوب 2.5 یا 4.0 لاستیک یا XLPE 25 - 37 برای نصب پنهان در عایق حرارتی، عوامل کاهش دهنده اعمال می شود. یک سیم روکشدار 2.5 میلی‌متر مربعی که در بیش از 100 میلی‌متر عایق مدفون شده است، می‌تواند امتیاز جریان آن را کاهش دهد. تا 50% (به عنوان مثال، از 27A تا 13.5A). همیشه مقررات محلی سیم کشی را بررسی کنید. بهترین شیوه های نصب که عمر سرویس را بیش از 30 سال افزایش می دهد یک سیم غلاف درست نصب شده در فضای خشک و دارای تهویه می تواند به راحتی دوام بیاورد 40 تا 50 سال . با این حال، سه اشتباه رایج این طول عمر را به طور چشمگیری کاهش می دهد: خم شدن بیش از حد: حداقل شعاع خمش باید حداقل 4 برابر قطر کابل باشد. یک سیم روکش دار به قطر 10 میلی متر که در اطراف شعاع 35 میلی متری خم شده است باعث ایجاد ترک های ریز در غلاف می شود و مقاومت عایق را کاهش می دهد. کمتر از 1 MΩ در عرض 3 سال (مقدار اولیه > 100 MΩ). بیش از حد مجاز دما: سیم غلاف پی وی سی که به طور مداوم در دمای 80 درجه سانتیگراد کار می کند (به جای دمای 70 درجه سانتیگراد) دو برابر سریعتر پیر می شود. داده ها نشان می دهد که برای هر 10 درجه سانتی گراد بالاتر از امتیاز، عمر عایق نصف می شود . جداسازی نامناسب: سوراخ کردن هادی های داخلی در حین برداشتن غلاف بیرونی نقاط تنش ایجاد می کند. در مطالعه ای روی 200 مدار خراب، 37 درصد از خرابی ها در انتهای غلاف ضعیف ایجاد می شود . از یک دستگاه جداکننده کابل اختصاصی با عمق مناسب استفاده کنید - معمولاً 0.5 میلی متر کمتر از ضخامت غلاف. برای یک غلاف پی وی سی استاندارد با ضخامت 1.5 میلی متر، عمق جداسازی 1.0 میلی متر یک حاشیه ایمنی باقی می گذارد بدون افشای هادی ها تصورات غلط رایج در مورد سیم های روکش دار (با اصلاح داده ها) درک نادرست رتبه بندی سیم های روکش دار منجر به جایگزینی های خطرناک می شود. در زیر لیستی از خطاهای مکرر در مقابل حقایق واقعی بر اساس داده های آزمایشگاهی و میدانی آمده است. افسانه: تمام سیم های روکش دار ضد آب هستند. واقعیت: فقط غلاف های لاستیکی یا LSZH دارای درجه بندی ویژه در برابر رطوبت مداوم مقاومت می کنند. سیم استاندارد روکش PVC جذب می کند 0.5 تا 1.5 درصد وزنی آب پس از 24 ساعت غوطه وری ، منجر به افزایش جریان نشتی می شود. افسانه: غلاف ضخیم تر همیشه به معنای محافظت بهتر است. واقعیت: غلاف 1.8 میلی متری PVC 90 درصد مقاومت مکانیکی غلاف 2.5 میلی متری را در برابر ضربه ایجاد می کند، اما دومی انعطاف پذیری را کاهش می دهد. 40% و سختی نصب را در فضاهای تنگ افزایش می دهد. افسانه: سیم های روکش دار هرگز نیازی به مجرا ندارند. واقعیت: در مکان هایی که در معرض آسیب یا ضربه جوندگان هستند (مانند گاراژها یا دیوارهای خارجی)، حفاظت مکانیکی اضافی مانند لوله مورد نیاز است. آزمایشات نشان می دهد که غلاف استاندارد PVC توسط a نفوذ می کند سوزن فولادی 2 میلی متری با نیروی کمتر از 50 نیوتن - به خوبی در نیروی نیش جوندگان معمولی است. روش گام به گام برای آزمایش اینکه آیا سیم غلاف موجود سالم باقی می ماند آزمایش دوره ای از خرابی های غیرمنتظره جلوگیری می کند. این چک لیست عملی را با استفاده از تجهیزات اولیه تست الکتریکی دنبال کنید. مقادیر را برای مقایسه سال به سال ثبت کنید. بازرسی بصری: ترک، تغییر رنگ یا تورم غلاف بیرونی را بررسی کنید. تورم نشان دهنده مهاجرت یا گرم شدن بیش از حد نرم کننده است - اگر تورم بیش از حد شد، فوراً تعویض کنید 15 درصد قطر اصلی . تست مقاومت عایق: با استفاده از یک میگر 500 ولت DC، بین هادی ها و بین هر هادی و زمین اندازه گیری کنید. یک سیم غلاف سالم باید نشان داده شود بیشتر از 100 مگا اهم . مقادیر زیر 1 MΩ نیاز به تعویض فوری تداوم هسته زمین: مقاومت هادی زمین را در یک سر تا انتهای دیگر اندازه گیری کنید. برای زمینی به طول 30 متر و 1.5 میلی متر مربع، انتظار می رود کمتر از 0.4 Ω . مقادیر بالاتر نشان دهنده اتصالات سست یا رشته های خورده شده است. بررسی یکپارچگی غلاف: کابل را با چسب خود ادغام شده محکم بپیچید و در حین اندازه گیری مقاومت عایق، قسمت نوار چسب را در آب فرو کنید. هر افت زیر 50 MΩ بعد از 5 دقیقه ریز ترک های غلاف را تایید می کند. این چرخه تست را هر بار انجام دهید 5 سال برای تاسیسات مسکونی و سالانه برای محیط های صنعتی یا مرطوب. پیروی از این برنامه می تواند عمر ایمن موثر سیم کشی روکش دار را از 25 تا 30 سال معمولی به بیش از حد افزایش دهد. 45 سال . نتیجه گیری: سیم های روکش دار مقرون به صرفه ترین ارتقای ایمنی برای هر سیستم الکتریکی هستند داده‌های مربوط به ادعاهای بیمه و تحقیقات آتش‌سوزی به طور مداوم نشان می‌دهد که دارایی‌هایی که به طور کامل با کابل‌های روکش‌دار منطبق سیم‌کشی شده‌اند، 60٪ حوادث آتش سوزی الکتریکی کمتر در هر 1000 نصب در مقایسه با مواردی که از سیستم‌های قدیمی‌تر قابل سیم‌کشی یا بدون غلاف استفاده می‌کنند. هزینه اولیه اضافی (معمولا 0.20 تا 0.50 دلار در هر متر بیش از سیم تک عایق معمولی) طی دو سال از طریق کار نصب کمتر و کاهش نیاز به مجرا جبران می شود. برای هر ساخت و ساز جدید یا بازسازی، تعیین سیم های روکش دار با مواد غلاف مناسب و اندازه هادی صحیح اقدامی مستقیم و قابل اندازه گیری به سمت زیرساخت های الکتریکی ایمن تر و بادوام تر است.

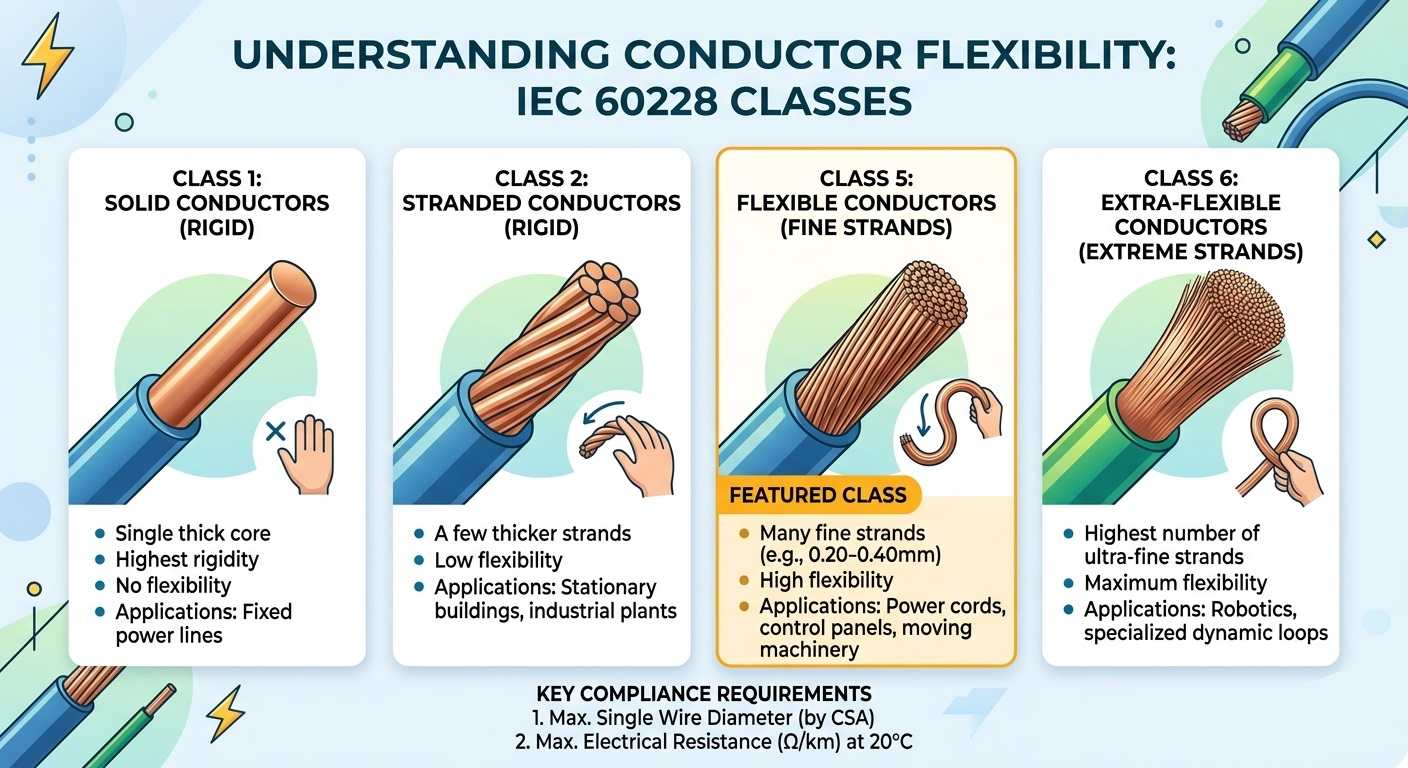

غذای کلیدی: هادی های کلاس 5، که توسط IEC 60228 تعریف شده اند، هادی های انعطاف پذیر رشته ای ریز هستند که در کابل های کششی، پانل های کنترل و کاربردهای صنعتی استفاده می شوند. این راهنما مشخصات فنی، مقایسه با کلاس 2 و نحوه انتخاب هادی مناسب برای پروژه خود را پوشش می دهد. در دنیای مهندسی برق و تولید کابل، "انعطاف پذیری" فقط یک ویژگی فیزیکی نیست - یک مقوله فنی کاملاً تعریف شده است. اگر تا به حال با یک کابل برق سفت در مقابل یک سیم کنترلی انعطاف پذیر و با خم شدن آسان برخورد کرده اید، تفاوت بین کلاس های هادی را از نزدیک تجربه کرده اید. اکثر این مشخصات توسط استاندارد بین المللی کنترل می شوند IEC 60228 . این راهنما به بررسی عمیقی می‌پردازد هادی های کلاس 5 - استاندارد صنعتی برای برنامه های کاربردی انعطاف پذیر - شامل الزامات ساخت و ساز، محدودیت های الکتریکی و موارد استفاده در دنیای واقعی. درک چارچوب طبقه بندی هادی IEC 60228 IEC 60228 (و معادل انگلیسی آن BS EN 60228) هادی ها را بر اساس ساختار و انعطاف پذیری به چهار کلاس اصلی طبقه بندی می کند. درک جایگاه کلاس 5 در این سلسله مراتب برای انتخاب صحیح محصول ضروری است: کلاس تایپ کنید توضیحات کلاس 1 جامد (سخت) سیم جامد تک؛ برای تاسیسات ثابت و دائمی که در آن جابجایی رخ نمی دهد استفاده می شود. کلاس 2 رشته ای (سخت) چندین سیم ضخیم تر؛ استاندارد برای سیم کشی خانه و شبکه های برق در تاسیسات ثابت. کلاس 5 انعطاف پذیر (رشته های ظریف) بسیاری از سیم های مسی ریز به هم متصل شده اند. برای خم شدن و حرکت مکرر طراحی شده است. کلاس 6 فوق العاده انعطاف پذیر (بهترین رشته ها) حتی رشته های ظریف تر از کلاس 5. در برنامه های بسیار پویا که نیاز به حداکثر انعطاف پذیری دارند استفاده می شود. چه چیزی یک هادی را "کلاس 5" می سازد؟ مشخصات فنی یک هادی کلاس 5 از چندین سیم مسی ریز تشکیل شده است که برای دستیابی به انعطاف پذیری به هم متصل شده اند. بر خلاف فرضیات رایج، IEC 60228 این کار را انجام می دهد نه به شدت تعداد کل رشته ها را تجویز کنید. در عوض، استاندارد انطباق با دو معیار اصلی را الزامی می کند: 1. حداکثر قطر سیم های فردی برای اطمینان از انعطاف پذیری واقعی هادی، IEC 60228 یک حد بالایی را برای قطر هر رشته جداگانه تعیین می کند. رشته‌های نازک‌تر راحت‌تر خم می‌شوند و خستگی فلز را در چرخه‌های خمش مکرر کاهش می‌دهند. نمونه های نماینده استاندارد عبارتند از: هادی 75 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.21 میلی متر هادی 5 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.26 میلی متر هادی 10 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.41 میلی متر هادی 35 میلی متر مربع → حداکثر قطر سیم جداگانه: 0.41 میلی متر 2. حداکثر مقاومت الکتریکی در 20 درجه سانتیگراد مقاومت الکتریکی معیار عملکرد تعیین کننده است. مقاومت کل هادی کلاس 5 تکمیل شده نباید از مقادیر مشخص شده در جداول مقاومت IEC 60228 که در دمای 20 درجه سانتی گراد اندازه گیری شده است تجاوز کند. این قانون به سازندگان امکان انعطاف‌پذیری در طراحی را می‌دهد: اگر سازنده‌ای از سیم‌های 0.20 میلی‌متری به جای حداکثر 0.21 میلی‌متر استفاده کند، قابل قبول است - مشروط بر اینکه هادی تمام‌شده همچنان از حد مقاومت برخوردار باشد. این رویکرد دو پارامتری (مقاومت قطر سیم) تضمین می‌کند که هادی‌های کلاس 5 هم از نظر فیزیکی انعطاف‌پذیر هستند و هم از نظر الکتریکی کارآمد هستند، بدون اینکه فرآیند تولید بیش از حد مشخص شود. کلاس 5 در مقابل هادی های کلاس 2: تفاوت های اصلی مهندسان برق اغلب با انتخاب بین هادی های کلاس 2 و کلاس 5 روبرو هستند. این تصمیم بستگی به این دارد که آیا کابل در یک نصب ثابت یا یک برنامه موبایل/انعطاف پذیر باشد. در اینجا یک مقایسه مستقیم وجود دارد: ویژگی کلاس 2 (Stranded, Fixed) کلاس 5 (Flexible) ساخت و ساز سیم های کمتر و ضخیم تر بسیاری از سیم های خوب انعطاف پذیری کم - برای سیم کشی ثابت مناسب است بالا - مناسب برای حرکت برنامه های کاربردی معمولی سیم کشی خانه، شبکه های برق سرنخ های پسوند، تابلوهای کنترل روش خاتمه گیره یا پیچ ساده فرول توصیه می شود مقاومت در برابر خستگی فلز کم (برای خم شدن طراحی نشده است) بالا (طراحی شده برای خم شدن مکرر) هزینه به طور کلی پایین تر کمی بالاتر به دلیل فرآیند رشته ریز کاربردهای کلیدی رساناهای کلاس 5 IEC 60228 از آنجایی که هادی های کلاس 5 می توانند لرزش متوسط و خمش مکرر را بدون شکستگی تحمل کنند، در طیف وسیعی از صنایع مشخص می شوند: سیم‌های انعطاف‌پذیر و سرنخ‌های اکستنشن: لوازم خانگی، ابزارهای برقی و تجهیزات قابل حمل که در آن کابل‌ها باید به‌طور مرتب سیم پیچ، باز شده و تغییر مکان دهند. پانل های کنترل صنعتی: مسیریابی محکم در اطراف گوشه ها و از طریق مجاری کابل مستلزم شعاع خمشی است که فقط با هادی های رشته ای ظریف قابل دستیابی است. دسته سیم‌های خودرو: ارتعاش مداوم موتور و چرخه دما رساناهایی نیاز دارند که در طول عمر خودرو در برابر خستگی فلز مقاومت می‌کنند. تاسیسات دریایی و فراساحلی: حرکت مداوم امواج، همراه با فضاهای محدود، کلاس 5 را به انتخاب ارجح برای توزیع نیروی داخل هواپیما تبدیل می کند. رباتیک و اتوماسیون: بازوهای ربات مفصلی به کابل هایی نیاز دارند که هزاران بار در روز بدون خرابی خم شوند - کلاس 5 این چالش را برای کاربردهای انعطاف پذیر متوسط ​​برآورده می کند (کلاس 6 برای انعطاف پذیری بالا). چرا تعیین کلاس 5 IEC 60228 برای پروژه شما مهم است؟ انتخاب کابلی که به‌عنوان «انعطاف‌پذیر» به بازار عرضه می‌شود، بدون ارجاع به یک استاندارد شناخته‌شده مانند IEC 60228 کلاس 5، ریسک قابل‌توجهی را معرفی می‌کند. انطباق با این استاندارد سه ضمانت مشخص را ارائه می دهد: ایمنی: محدودیت های مقاومت تضمین می کند که هادی تحت جریان نامی بیش از حد گرم نمی شود و از تخریب عایق و خطرات احتمالی آتش سوزی جلوگیری می کند. سازگاری: حداکثر قطر سیم استاندارد شده اطمینان حاصل می کند که هادی به درستی در گیره ها، فرول ها و بلوک های ترمینال استاندارد بدون نیاز به اصلاح قرار می گیرد. طول عمر: رشته های ظریف از خستگی فلز در طول خم شدن مکرر جلوگیری می کند و به طور قابل توجهی طول عمر کابل را در مقایسه با جایگزین های غیر منطبق افزایش می دهد. هنگام تامین کابل در سطح بین المللی، گواهی IEC 60228 همچنین تاییدیه نظارتی را ساده می کند، زیرا این استاندارد در اتحادیه اروپا (BS EN 60228)، استرالیا (AS/NZS 1125) و بسیاری از بازارهای دیگر پذیرفته یا به رسمیت شناخته شده است. سوالات متداول در مورد کنداکتورهای کلاس 5 آیا کلاس 5 همان کابل انعطاف پذیر است؟ نه دقیقا. "کابل انعطاف پذیر" یک اصطلاح تجاری گسترده است. کلاس 5 یک طبقه بندی هادی خاص IEC 60228 با الزامات فنی قابل اندازه گیری است. یک کابل را می توان به عنوان انعطاف پذیر بدون رعایت مشخصات کلاس 5 به بازار عرضه کرد. آیا هادی های کلاس 5 را می توان در فضای باز استفاده کرد؟ کلاس 5 فقط به ساختار هادی اشاره دارد، نه به درجه بندی کلی کابل. اینکه کابل برای استفاده در فضای باز مناسب است یا خیر، بستگی به عایق و مواد ژاکت دارد (مانند PVC مقاوم در برابر UV، XLPE). همیشه مشخصات کامل کابل و نه فقط کلاس هادی را بررسی کنید. تفاوت بین کلاس 5 و کلاس 6 چیست؟ هر دو کلاس هادی انعطاف پذیر هستند. کلاس 6 حتی از رشته‌های ظریف‌تری استفاده می‌کند که در نتیجه انعطاف‌پذیری بیشتر و حداقل شعاع خمش تنگ‌تر است. کلاس 6 برای کاربردهای بسیار پویا مانند خمش مداوم در زنجیره های درگ مشخص شده است، در حالی که کلاس 5 سناریوهای خمش متوسط ​​را پوشش می دهد. برای انتخاب هادی مناسب برای برنامه خود به کمک نیاز دارید؟ تیم مهندسی ما در هادی ها و کابل های مطابق با استاندارد IEC 60228 برای کاربردهای صنعتی، دریایی، خودروسازی و تجاری تخصص دارد. چه پروژه شما شامل محیط‌های با لرزش بالا باشد یا نصب‌های ثابت استاندارد، ما مشخصات فنی دقیق و قیمت‌های رقابتی را ارائه می‌کنیم. امروز با ما تماس بگیرید تا در مورد نیازهای پروژه خود صحبت کنید.

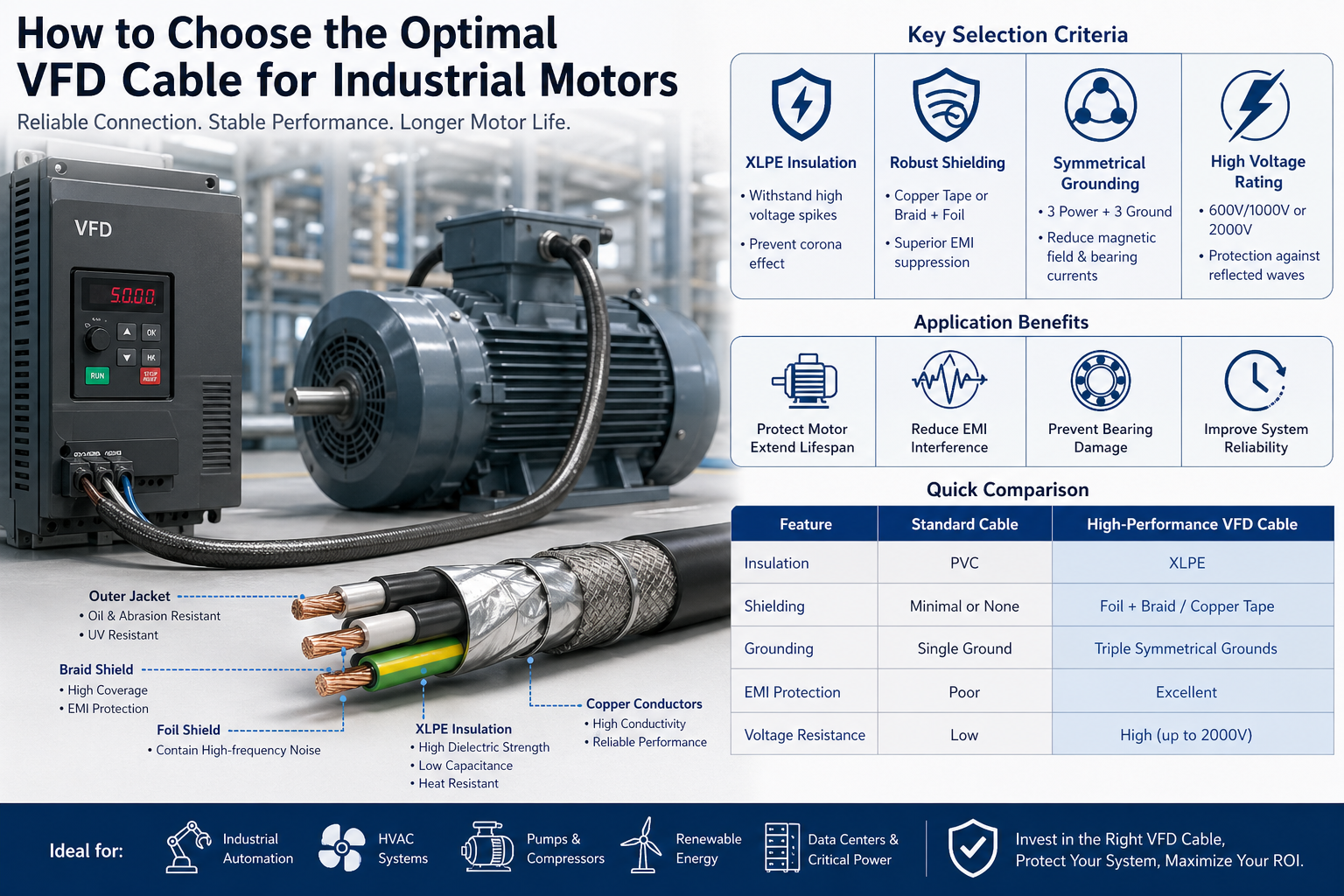

در سیستم های صنعتی مدرن، اتصال بین یک درایو فرکانس متغیر (VFD) و یک موتور الکتریکی یکی از تهاجمی ترین محیط های الکتریکی را نشان می دهد. فرکانس های سوئیچینگ بالا، نوک ولتاژ و تداخل الکترومغناطیسی (EMI) فشار شدیدی را بر روی کابل ها وارد می کند. انتخاب یک کابل نامناسب فقط یک نقص طراحی جزئی نیست بلکه می تواند منجر به موارد زیر شود: خرابی زودرس عایق موتور آسیب بلبرینگ ناشی از جریان های سرگردان افزایش تداخل الکترومغناطیسی (EMI) توقف برنامه ریزی نشده و هزینه های تعمیر و نگهداری بنابراین یک کابل VFD که به درستی مهندسی شده باشد برای قابلیت اطمینان، ایمنی و عملکرد طولانی مدت سیستم بسیار مهم است. 1. درک محیط عملیاتی VFD برخلاف منابع تغذیه سنتی، VFD ها از مدولاسیون عرض پالس (PWM) برای کنترل سرعت موتور استفاده می کنند. این یک شکل موج غیر سینوسی ایجاد می کند: dv/dt بالا (نرخ تغییر ولتاژ) اضافه ولتاژ موج منعکس شده (به ویژه در کابل های طولانی) ولتاژ حالت مشترک و جریان های گردشی چرا کابل های استاندارد خراب می شوند کابل های همه منظوره مانند THHN یا سیم های عایق پی وی سی پایه برای این شرایط طراحی نشده اند. با گذشت زمان، آنها ممکن است تجربه کنند: تخریب عایق به دلیل تخلیه کرونا تجمع بیش از حد گرما نشت EMI بر ابزار دقیق نزدیک نتیجه: کاهش عمر موتور و عملکرد سیستم ناپایدار. 2. معیارهای انتخاب کلید برای کابل های VFD A. نوع عایق: XLPE برای پایداری فرکانس بالا سیستم عایق اولین خط دفاعی در برابر استرس الکتریکی است. توصیه می شود: پلی اتیلن متقاطع (XLPE) مزایای فنی: استحکام دی الکتریک بالا برای مقاومت در برابر افزایش ولتاژ تلفات و ظرفیت دی الکتریک کم درجه حرارتی برتر (معمولاً 90 درجه سانتیگراد تا 125 درجه سانتیگراد) مقاومت قوی در برابر ترشحات کرونا در مقایسه با پی وی سی، XLPE به طور قابل توجهی طول عمر عایق را در محیط های با فرکانس بالا بهبود می بخشد. ب. محافظ پیشرفته برای کنترل EMI سرکوب EMI یکی از حیاتی ترین الزامات در برنامه های VFD است. بدون محافظ مناسب، نویز الکترومغناطیسی می تواند: با PLC ها، حسگرها و سیستم های ارتباطی تداخل ایجاد کند باعث سیگنال های نادرست و خطاهای عملیاتی شود افزایش خطرات انطباق در محیط های تنظیم شده سازه های محافظ توصیه شده: سپر نوار مسی عالی برای داشتن نویز با فرکانس بالا مسیر اتصال زمین با امپدانس کم را فراهم می کند سپر بافته فویل پوشش ≥85% انعطاف پذیری را با اثر محافظتی بالا ترکیب می کند عملکرد کلیدی: یک سپر خوب طراحی شده این امر را تضمین می کند جریان های حالت مشترک از طریق کابل باز می گردند به جای آسیب رساندن به یاتاقان های موتور. ج. طراحی زمین متقارن هندسه کابل به طور مستقیم بر عملکرد الکتریکی تأثیر می گذارد. پیکربندی بهترین تمرین: هادی های 3 فاز 3 هادی زمین به طور متقارن مزایای عملکرد: انتشار میدان الکترومغناطیسی را کاهش می دهد توزیع جریان زمین را متعادل می کند ولتاژ شفت و جریان یاتاقان را به حداقل می رساند این طراحی از اهمیت ویژه ای برخوردار است موتورهای با قدرت متوسط و بالا . D. رتبه بندی ولتاژ و حفاظت از امواج منعکس شده با توجه به پدیده موج منعکس شده، اوج ولتاژ در پایانه های موتور می تواند برسد 2-3 برابر ولتاژ اسمی . رتبه های پیشنهادی: 600 ولت / 1000 ولت برای سیستم های صنعتی استاندارد 2000 ولت برای: کابل طولانی اجرا می شود درایوهای فرکانس سوئیچینگ بالا برنامه های کاربردی حیاتی بینش مهندسی: سیستم های عایق با ولتاژ بالاتر حاشیه ایمنی را فراهم می کند که به طور قابل توجهی خطر خرابی را کاهش می دهد. 3. اندازه کابل و ملاحظات نصب مدیریت توان و حرارت اندازه صحیح هادی باید در نظر گرفته شود: آمپر بار کامل موتور (FLA) دمای محیط روش نصب (سینی، کانال، هوای آزاد) عوامل گروه بندی و درجه بندی کابل اندازه نامناسب می تواند منجر به گرم شدن بیش از حد و کاهش طول عمر کابل شود. انعطاف پذیری و عملکرد مکانیکی در محیط های پویا مانند: رباتیک خطوط تولید خودکار ماشین آلات جابجایی از کابل های VFD با انعطاف بالا استفاده کنید برای حرکت مداوم و چرخه های خمشی طراحی شده است. مقاومت محیطی محیط های صنعتی می توانند خشن و غیرقابل پیش بینی باشند. مواد ژاکت توصیه شده: TPE (الاستومر ترموپلاستیک): مقاومت عالی در برابر روغن، سایش و مواد شیمیایی ایده آل برای محیط های صنعتی و سخت پی وی سی تخصصی: مقرون به صرفه مناسب برای کاربردهای صنعتی عمومی عوامل حفاظتی اضافی: مقاومت در برابر اشعه ماوراء بنفش (تاسیسات در فضای باز) محافظت در برابر رطوبت و نفوذ آب مقاومت در برابر خنک کننده ها و مواد شیمیایی صنعتی 4. انطباق و استانداردها (برای پروژه های جهانی حیاتی) هنگام انتخاب کابل های VFD برای پروژه های بین المللی، رعایت آن ضروری است. استانداردهای رایجی که باید در نظر گرفته شوند: UL (آمریکای شمالی) استانداردهای IEC / EN (اروپا) RoHS و REACH (انطباق با محیط زیست) انتخاب کابل های سازگار تضمین می کند: تصویب آسان تر پروژه کاهش خطرات قانونی و عملیاتی سازگاری با بازارهای جهانی 5. مقایسه سریع: کابل استاندارد در مقابل کابل VFD ویژگی کابل استاندارد کابل VFD با کارایی بالا عایق PVC XLPE محافظ حداقل / هیچ نوار فویل / نوار مسی زمین کردن مجرد چند زمینی متقارن کنترل EMI بیچاره عالی مقاومت ولتاژ کم بالا (تا 2000 ولت) 6. سناریوهای کاربردی کابل های VFD با کارایی بالا به طور گسترده در موارد زیر استفاده می شود: سیستم های اتوماسیون صنعتی سیستم های HVAC با درایوهای سرعت متغیر سیستم های پمپ و کمپرسور مراکز داده و سیستم های قدرت حیاتی سیستم های انرژی تجدیدپذیر (بادی، خورشیدی) هر یک از این محیط ها نیاز دارند انتقال قدرت پایدار، کم صدا و با قابلیت اطمینان بالا . 7. نتیجه گیری: یک سرمایه گذاری استراتژیک، نه فقط یک جزء انتخاب کابل VFD مناسب صرفاً یک تصمیم فنی نیست، بلکه یک سرمایه گذاری بلندمدت در قابلیت اطمینان سیستم است. در حالی که کابل های VFD با کارایی بالا ممکن است هزینه اولیه بالاتری داشته باشند، آنها ارائه می دهند: کاهش تعمیر و نگهداری و خرابی افزایش طول عمر موتور و تجهیزات سازگاری الکترومغناطیسی بهبود یافته (EMC) هزینه کل مالکیت کمتر (TCO) بینش نهایی: یک کابل VFD به خوبی انتخاب شده به عنوان یک مانع محافظ بین درایو و موتور شما عمل می کند و عملکرد کارآمد، پایدار و بدون تداخل را در کل چرخه عمر سیستم تضمین می کند.

یک کابل کنترل و یک کابل برق را کنار هم بردارید و تقریباً یکسان به نظر می رسند. ژاکت بیرونی یکسان، قطر مشابه، وزن قابل مقایسه. اما آنها را به اشتباه سیم کشی کنید، و عواقب آن از توالی های اتوماسیون ناموفق تا خطرات الکتریکی جدی است. تفاوت بین این دو نوع کابل زیبایی نیست، بلکه اساسی است. آنها در واقع برای چه هستند کابل برق یک کار دارد: انتقال انرژی الکتریکی از منبع به بار. کابل برق چه برای تغذیه یک موتور، تامین یک ترانسفورماتور یا توزیع جریان در یک ساختمان، مجرای نیروی الکتریکی خام است. جریان بالایی را در فواصل طولانی حمل می کند و طراحی آن منعکس کننده این تقاضا است. کابل کنترل کار کاملا متفاوتی انجام می دهد. این سیگنال‌ها - فرمان‌ها، بازخوردها، اندازه‌گیری‌ها - را بین یک سیستم کنترل و دستگاه‌هایی که مدیریت می‌کند، حمل می‌کند. به PLC فکر کنید که دستورالعمل باز/بستن را به شیر برقی ارسال می کند، یا سنسوری که دما را به پنل مانیتورینگ گزارش می دهد. جریان حداقل است. دقت همه چیز است در عمل، هر دو کابل اغلب از یک کانال یا سینی کابل عبور می کنند. یک کابل برق به موتور انرژی می دهد. یک کابل کنترل به آن می گوید که چه زمانی شروع و چه زمانی متوقف شود. آنها مکمل هستند، نه قابل تعویض. چگونه آنها متفاوت ساخته شده اند رتبه بندی ولتاژ فوری ترین تفاوت ساختاری است. کابل های برق با ولتاژ 0.6/1 کیلو ولت و بالاتر رتبه بندی می شوند - انواع ولتاژ متوسط ​​به 10 کیلو ولت، 35 کیلو ولت و بالاتر می رسند که توسط استانداردهایی مانند IEC 60502 برای کابل های عایق اکسترود شده کنترل می شود. کابل های کنترل در محدوده بسیار پایین تری کار می کنند: معمولاً 300/450 ولت تا 450/750 ولت، زیرا انتقال سیگنال به زیرساخت ولتاژ بالا نیاز ندارد. سطح مقطع هادی و تعداد هسته بقیه داستان را بگو کابل های برق ظرفیت حمل جریان را در اولویت قرار می دهند، بنابراین هادی ها بزرگ هستند - معمولاً 16 میلی متر مربع، 50 میلی متر مربع، 120 میلی متر مربع یا بزرگتر، در مس یا آلومینیوم. تعداد هسته کم می ماند: 1 تا 5 هسته در هر کابل استاندارد است. کابل های کنترل این منطق را به طور کامل معکوس می کنند. هادی ها کوچک هستند (0.5 میلی متر مربع تا 10 میلی متر مربع)، اما تعداد هسته ها زیاد است - از 2 هسته تا 61 هسته در یک کابل - زیرا یک مدار کنترل پیچیده به بسیاری از مسیرهای سیگنال مستقل نیاز دارد که به طور موثر بسته شوند. عایق و روکش از همین الگو پیروی کنید کابل‌های برق برای مقابله با ولتاژ بالا، تنش مکانیکی، گرما و رطوبت نیاز به پوشش ضخیم و محکم دارند. کابل‌های کنترل از عایق سبک‌تر PVC یا XLPE استفاده می‌کنند که برای سیگنال‌های ولتاژ پایین کافی است. هنگامی که هر دو نوع کابل در یک محیط صنعتی مشترک هستند، ژاکت کابل برق به طور قابل توجهی سنگین تر می شود. محافظ در کابل های برق اختیاری است اما اغلب در کابل های کنترل بسیار مهم است. در محیط‌هایی با تداخل الکترومغناطیسی قوی - نزدیک موتورهای بزرگ، درایوهای فرکانس متغیر یا تجهیزات سوئیچینگ - یک کابل کنترل بدون محافظ نویزهایی را دریافت می‌کند که سیگنال‌ها را خراب می‌کند. یک نوار مسی یا محافظ بافته شده در اطراف کابل کنترل این تداخل را مسدود کرده و یکپارچگی سیگنال را حفظ می کند. کدگذاری رنگ نیز متفاوت است. هسته های کابل برق از رنگ های فاز استاندارد (قهوه ای، سیاه، خاکستری برای فازها، آبی برای خنثی، سبز/زرد برای زمین) برای پشتیبانی از نصب و نگهداری ایمن استفاده می کنند. هسته‌های کابل کنترل معمولاً سیاه و دارای علامت‌های عددی سفید هستند، زیرا شناسایی مدارهای جداگانه بیش از قرارداد فاز اهمیت دارد. جایی که هر کابل تعلق دارد کابل های برق در هر جایی که انرژی الکتریکی نیاز به حرکت در مقیاس داشته باشد کار می کنند. شبکه های توزیع زیرزمینی، خطوط انتقال هوایی، تغذیه ماشین آلات صنعتی و رایزرهای برق ساختمان همگی به کابل های برق متکی هستند. برای سیم کشی و توزیع تاسیسات، کابل های برق فشار ضعیف برای توزیع ساختمان و صنعتی تحمل اکثریت قریب به اتفاق بارهای تجاری و سبک-صنعتی. برای زیرساخت های شبکه، پست ها و اتصالات برق، کابل های برق ولتاژ متوسط برای کاربردهای شبکه و پست توان را با ولتاژهای مورد نیاز برای انتقال کارآمد در مسافت های طولانی حمل کنید. کابل های کنترل ستون فقرات هر فرآیند خودکار هستند. خطوط مونتاژ خودرو، سیستم‌های DCS کارخانه‌های شیمیایی، سیستم‌های مدیریت ساختمان (HVAC، روشنایی، کنترل دسترسی)، سیگنال‌دهی راه‌آهن و مدارهای رله حفاظت نیروگاه، همگی به کابل‌های کنترلی برای انتقال سیگنال‌ها وابسته هستند که عملیات را هماهنگ و ایمن نگه می‌دارند. کابل های کنترل برای اتوماسیون صنعتی و سیم کشی تجهیزات به طور خاص برای پاسخگویی به نیازهای دقت و انعطاف پذیری این محیط ها طراحی شده اند. مقایسه مرجع سریع تفاوت های کلیدی ساختاری و عملکردی بین کابل های برق و کنترل پارامتر کابل برق کابل کنترل عملکرد اولیه انتقال انرژی الکتریکی سیگنال ها / داده های کنترلی را انتقال دهید رتبه بندی ولتاژ 0.6/1kV و بالاتر (تا 500kV) 300/450 ولت – 450/750 ولت مقطع هادی بزرگ (16mm² – 500mm²) کوچک (0.5mm² – 10mm²) تعداد هسته ها 1 تا 5 هسته 2 تا 61 هسته ضخامت عایق ضخیم (ولتاژ بالا نامی) فندک (ولتاژ پایین نامی) محافظ به ندرت مورد نیاز است اغلب مورد نیاز (محیط های EMI) کدگذاری رنگ اصلی رنگ های فاز (قهوه ای / سیاه / خاکستری) مشکی با شماره گذاری سفید مواد هادی مس یا آلومینیوم مس (استاندارد) چگونه یک مورد مناسب را انتخاب کنیم سه سوال بیشتر تصمیمات انتخاب را حل می کند. اول: کابل حامل چیست؟ اگر جریانی را برای تغذیه یک بار (موتور، مدار روشنایی، واحد HVAC) ارائه می‌کند، این یک برنامه کابل برق است. اگر فرمان، اندازه‌گیری یا سیگنال بازخورد را حمل می‌کند، یک برنامه کابل کنترل است. دوم: سیستم با چه ولتاژی کار می کند؟ سیستم‌هایی که با ولتاژ بالای 1 کیلو ولت کار می‌کنند، به کابل‌های برق با رتبه‌بندی متناسب نیاز دارند. مدارهای سیگنال و کنترلی که با ولتاژ 24VDC، 120VAC یا 230VAC کار می کنند در محدوده کابل کنترل قرار می گیرند. سوم: محیط الکترومغناطیسی چیست؟ اگر کابل در نزدیکی تجهیزات سوئیچینگ با توان بالا، درایوهای فرکانس متغیر یا موتورهای بزرگ اجرا شود، برای جلوگیری از تخریب سیگنال، کابل کنترل محافظ لازم است. در محیط های خشن یا با دمای بالا، سیم های ضد شعله و مقاوم در برابر درجه حرارت بالا حفاظت اضافی را برای برنامه های برق و کنترل فراهم می کند. جایگزینی یک نوع کابل به جای دیگری هرگز راه حلی نیست. استفاده از کابل کنترل در یک برنامه برق خطر خرابی عایق و آتش سوزی را به همراه دارد. اجرای کابل برق در جایی که کابل کنترل متعلق به آن است هزینه و فضا را هدر می دهد و همچنان ممکن است تداخل ایجاد کند. کابل مناسب، اندازه و مشخص شده درست، چیزی است که سیستم ها را در طول عمر کامل خود به طور ایمن و قابل اعتماد حفظ می کند. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

انتخاب کابل آلومینیوم لخت مناسب برای مهندسان، مدیران پروژه و تیم های تدارکاتی که بر روی سیستم های انتقال و توزیع برق سربار کار می کنند، یک تصمیم حیاتی است. انتخاب نادرست می تواند قابلیت اطمینان شبکه را به خطر بیندازد، هزینه های تعمیر و نگهداری را افزایش دهد یا خطرات ایمنی را در میدان ایجاد کند. این راهنما به عوامل کلیدی فنی و محیطی می پردازد که باید هر انتخاب کابل آلومینیومی را هدایت کند. چرا کابل آلومینیومی لخت یک انتخاب ارجح برای انتقال بالای سر است کابل‌های آلومینیومی لخت برای بیش از یک قرن و به دلایل خوبی در انتقال برق در فضای باز مورد اعتماد بوده‌اند. در مقایسه با مس، آلومینیوم تقریباً الکتریسیته را هدایت می کند 61 درصد رسانایی مس مطابق با استاندارد بین المللی مس آنیل شده (IACS). در حالی که این بدان معناست که برای انتقال جریان یکسان به سطح مقطع بزرگتری نیاز است، سایر خواص آلومینیوم این مبادله را در بسیاری از کاربردها ارزشمند می کند. وزن آلومینیوم تقریباً یک سوم مس است که به طور چشمگیری بار ساختاری برج ها و تیرها را کاهش می دهد و هزینه های نصب را در طول دهانه های طولانی کاهش می دهد. از نظر هزینه، کابل آلومینیومی معمولاً در مقایسه با هادی های مسی معادل، صرفه جویی قابل توجهی در مواد ایجاد می کند - یک مزیت تعیین کننده در پروژه های زیرساختی شبکه که ممکن است صدها یا هزاران کیلومتر هادی مورد نیاز باشد. برای مقایسه دقیق هر دو ماده در رسانایی، وزن، هزینه و ایمنی، نگاه کنید به سیم کشی مس در مقابل آلومینیوم . هنگامی که برنامه مربوط به انتقال سربار در فضای باز و کارایی بودجه است، کابل های آلومینیومی برهنه به طور مداوم ارزش قوی ارائه می دهد. آشنایی با انواع اصلی هادی های آلومینیومی لخت همه کابل های آلومینیومی لخت یکسان نیستند. سه پیکربندی اولیه موجود است که هر کدام برای اولویت‌های عملکرد متفاوت طراحی شده‌اند. AAC (رسانای تمام آلومینیومی) به طور کامل از رشته های آلومینیومی درجه الکتریکی ساخته شده است. رسانایی خوبی ارائه می دهد و مقرون به صرفه است، بنابراین برای کاربردهای عمومی در فضای باز و دهانه های کوتاه تر که در آن استحکام کششی بالا نگرانی اصلی نیست، مناسب است. AAAC (رسانای تمام آلیاژ آلومینیوم) از رشته های آلیاژ آلومینیوم به جای آلومینیوم خالص ساخته می شود. این مقاومت در برابر خوردگی عالی را ارائه می دهد و آن را به گزینه ای ارجح برای محیط های مرطوب، ساحلی یا شیمیایی تهاجمی تبدیل می کند. ساختار آلیاژی نیز استحکام کششی را در مقایسه با AAC بهبود می بخشد. ACSR (فولاد هادی آلومینیومی تقویت شده) یک لایه بیرونی آلومینیومی را با یک هسته فولادی ترکیب می کند. هسته فولادی استحکام کششی بالایی دارد در حالی که رشته های آلومینیومی جریان الکتریکی را حمل می کنند. این پیکربندی انتخاب استانداردی برای تاسیسات با دهانه طولانی و خطوط هوایی با ولتاژ بالا است که در آن بارگذاری مکانیکی الزامی است. استحکام بالا را با رسانایی خوب ترکیب می کند - تعادلی که هادی های آلومینیومی خالص به تنهایی نمی توانند به آن دست یابند. انتخاب نوع صحیح به طول دهانه، مقاومت مکانیکی مورد نیاز، شرایط محیطی محلی و بودجه بستگی دارد. برای اکثر خطوط ولتاژ بالا راه دور، ACSR پیش فرض صنعت است. برای محیط های ساحلی یا خورنده، AAAC معمولاً انتخاب بهتری است. برای کابل سقفی ولتاژ متوسط و فشار ضعیف برنامه های کاربردی با دهانه های کوتاه تر، AAC یا AAAC اغلب تعادل مناسبی از هزینه و عملکرد را فراهم می کنند. ظرفیت حمل جریان و انتخاب مقطع آمپاسیتی - ظرفیت حمل جریان یک هادی - اولین عددی است که هنگام تعیین هر کابل آلومینیومی لخت مشخص می شود. انتخاب یک هادی کم اندازه باعث ایجاد گرمای خطرناک می شود. بزرگی بیش از حد هزینه را به طور غیر ضروری افزایش می دهد. توان به چندین متغیر بستگی دارد: سطح مقطع هادی، دمای محیط، تابش خورشیدی، سرعت باد و پیکربندی نصب. در طراحی خطوط هوایی، مهندسان حداکثر دمای عملیاتی مجاز هادی را نیز در نظر می گیرند که هم بر عمر هادی و هم بر رفتار افت آن تأثیر می گذارد. برای هادی های لخت بالای سر در فضای باز، یک رویکرد محافظه کارانه توصیه می شود. کمی بزرگ‌تر کردن هادی نسبت به حداکثر بار محاسبه‌شده، حاشیه ایمنی را در برابر پیک تقاضا، دمای شدید محیط و رشد بار در آینده ایجاد می‌کند. سطح مقطع باید بر اساس بدترین ترکیب بار و شرایط محیطی مورد انتظار در طول عمر طراحی کابل انتخاب شود. همیشه مقادیر ampacity را مطابق با استاندارد ملی یا بین المللی قابل اجرا برای نوع هادی خاص و روش نصب مورد استفاده بررسی کنید. استحکام مکانیکی و الزامات دهانه در طراحی خطوط هوایی، عملکرد الکتریکی به تنهایی کافی نیست - هادی همچنین باید تنش های مکانیکی دهانه های طولانی، بارگذاری باد، بارگذاری یخ و انبساط و انقباض حرارتی را در طول سال ها خدمات در فضای باز تحمل کند. استحکام کششی یک هادی آلومینیومی لخت تعیین می کند که چه مدت می توان یک دهانه را به طور ایمن بین سازه های نگهدارنده قرار داد. هادی های ACSR به طور خاص برای این چالش طراحی شده اند: هسته فولادی اکثر بار مکانیکی را حمل می کند در حالی که رشته های آلومینیومی انتقال جریان را انجام می دهند. برای دهانه های بسیار طولانی یا مناطقی که در معرض باد شدید یا بارهای یخ هستند، ACSR معمولاً تنها انتخاب مناسب است. محاسبات افت و کشش باید برای هر دهانه در طراحی خط انجام شود. هادی باید به اندازه کافی افت داشته باشد تا در محدوده ایمن فاصله از زمین در دمای حداکثر (زمانی که هادی بیشتر منبسط می شود و پایین می آید)، در حالی که کشش کافی را در حداقل دما حفظ می کند (زمانی که انقباض تنش مکانیکی را افزایش می دهد). در مناطق مستعد لرزش ناشی از باد، دمپرهای ضد لرزش و انتخاب هادی مناسب به جلوگیری از آسیب خستگی در نقاط تعلیق در طول زمان کمک می کند. شرایط محیطی و مقاومت در برابر خوردگی محیط نصب به طور قابل توجهی تأثیر می گذارد که کدام نوع هادی آلومینیومی لخت مناسب است. آلومینیوم به طور طبیعی یک لایه نازک اکسیدی بر روی سطح خود تشکیل می دهد که محافظت اولیه در برابر اکسیداسیون بیشتر را فراهم می کند. با این حال، این حفاظت در تمام شرایط محیطی یکسان نیست. توصیه های نوع هادی بر اساس محیط محیط زیست نوع هادی پیشنهادی دلیل کلیدی عمومی روستایی / داخلی در فضای باز AAC یا ACSR مقرون به صرفه؛ قرار گرفتن در معرض خوردگی متوسط ساحل / رطوبت بالا AAAC مقاومت در برابر خوردگی برتر از ترکیب آلیاژ مناطق صنعتی (در معرض مواد شیمیایی) AAAC آلیاژ در برابر مواد شیمیایی و اتمسفرهای حاوی نمک مقاوم است انتقال طولانی مدت / بار بالا ACSR هسته فولادی استحکام مکانیکی لازم را فراهم می کند اتصالات داخلی پست AAC یا AAAC دهانه های کوتاه تر؛ اولویت وزن و هزینه در محیط های ساحلی و صنعتی، ترکیب رطوبت و آلاینده های موجود در هوا، خوردگی الکتروشیمیایی را تسریع می کند. هادی های AAAC که از آلیاژ آلومینیوم به جای رشته های آلومینیومی خالص استفاده می کنند، در این شرایط به طور معنی داری مقاومت خوردگی طولانی مدت بهتری ارائه می دهند و خطر تخریب هادی را کاهش می دهند که در نهایت می تواند ایمنی خط را به خطر بیندازد. انطباق با استانداردهای صنعت کابل های آلومینیومی لخت که برای انتقال نیرو در نظر گرفته شده اند باید با استانداردهای شناخته شده بین المللی یا ملی مطابقت داشته باشند. این استانداردها حداقل الزامات را برای خلوص هادی، پیکربندی رشته، خواص مکانیکی، مقاومت الکتریکی و روش‌های آزمایش تعریف می‌کنند. تعیین و تهیه هادی هایی که این استانداردها را برآورده می کنند، یک مبنای غیرقابل مذاکره برای عملیات ایمن و قابل اعتماد شبکه است. رایج ترین استانداردهای ارجاع شده شامل IEC 61089 (رسانای رشته سیم گرد برای خطوط هوایی)، ASTM B230 و B231 (هادی های آلومینیوم و آلیاژ آلومینیوم برای استفاده بالای سر) و استانداردهای منطقه ای مانند GB/T 1179 مورد استفاده در چین است. برای خرید بین‌المللی، خریداران باید مشخص کنند که کدام استاندارد در کشور هدف اعمال می‌شود و مدارک مستندی مبنی بر انطباق از سازنده را بخواهند. صدور گواهینامه توسط سیستم های مدیریت کیفیت شناخته شده - مانند ISO 9001 برای کیفیت تولید و ISO 14001 برای مدیریت زیست محیطی - اطمینان بیشتری در سازگاری فرآیندهای تولید ایجاد می کند. تولیدکنندگان معتبر همچنین گواهینامه های خاص محصول را دارند و می توانند گزارش های آزمایشی را ارائه دهند که نشان دهنده انطباق با استاندارد هادی مربوطه باشد. خاتمه و ایمنی اتصال یکی از مهمترین - و اغلب نادیده گرفته شده - جنبه های انتخاب کابل آلومینیومی لخت، سیستم پایانه است. ممکن است خود کابل به درستی مشخص شده باشد، اما اتصالات ضعیف یکی از دلایل اصلی گرم شدن بیش از حد، قوس الکتریکی و خرابی زودرس در تاسیسات هادی آلومینیومی است. آلومینیوم در پاسخ به تغییرات دما بیشتر از مس منبسط و منقبض می شود. این چرخه حرارتی می تواند به تدریج اتصالاتی را که به درستی گشتاور نشده اند یا از سخت افزار ناسازگار استفاده می کنند، شل کند. با گذشت زمان، اتصالات شل باعث افزایش مقاومت تماس، تولید گرمای اضافی و ایجاد خطر آتش سوزی می شود. راه حل این است که از اتصال دهنده ها، گیره ها و سخت افزارهایی استفاده کنید که به طور خاص برای هادی های آلومینیومی رتبه بندی شده اند، و اعمال مقادیر صحیح گشتاور نصب که توسط سازنده سخت افزار مشخص شده است. برای اتصالات جامپر و اتصالات در خطوط هوایی، کانکتورهای نوع تراکمی معمولاً ترجیح داده می شوند زیرا آنها تماس مکانیکی ثابتی را در سراسر سطح مقطع هادی کامل ایجاد می کنند. تمام سخت افزار پایان باید در حین نصب بازرسی شود و در طول چرخه های تعمیر و نگهداری برنامه ریزی شده، به ویژه در مناطقی که در معرض لرزش یا نوسانات دمای روزانه زیاد هستند، مجدداً بررسی شوند. نصب کابل های آلومینیومی مدرن، زمانی که با اجزا و روش های مناسب انجام شود، می تواند همان قابلیت اطمینان طولانی مدت مس را ارائه دهد. نکته کلیدی این است که اطمینان حاصل شود که همه عناصر نصب - رسانا، سخت افزار و طرز کار - مطابق و منطبق با کد هستند. نتیجه گیری انتخاب کابل آلومینیومی لخت مناسب بیش از مقایسه قیمت هر متر نیاز دارد. این تصمیم باید نوع هادی (AAC، AAAC، یا ACSR)، ظرفیت حمل جریان مورد نیاز، الزامات دهانه مکانیکی، قرار گرفتن در معرض محیطی، استانداردهای قابل اجرا، و سازگاری سیستم پایانه را در نظر بگیرد. هر یک از این عوامل به طور مستقیم بر ایمنی، قابلیت اطمینان و هزینه کل چرخه عمر نصب تأثیر می گذارد. برای اکثر کاربردهای انتقال سربار، ACSR انتخاب ارجح برای دهانه های طولانی و خطوط با بار بالا باقی می ماند، در حالی که AAAC مقاومت در برابر خوردگی عالی را در محیط های ساحلی یا تهاجمی شیمیایی ارائه می دهد. AAC یک راه حل اقتصادی برای دهانه های کوتاه تر در شرایط خوش خیم ارائه می دهد. در هر مورد، رعایت استانداردهای بین المللی و شیوه های نصب مناسب برای دستیابی به عملکرد و ایمنی مورد نیاز برنامه ضروری است. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
